Mit dieser Taste wird das Verbindungsverfahren abgebrochen.

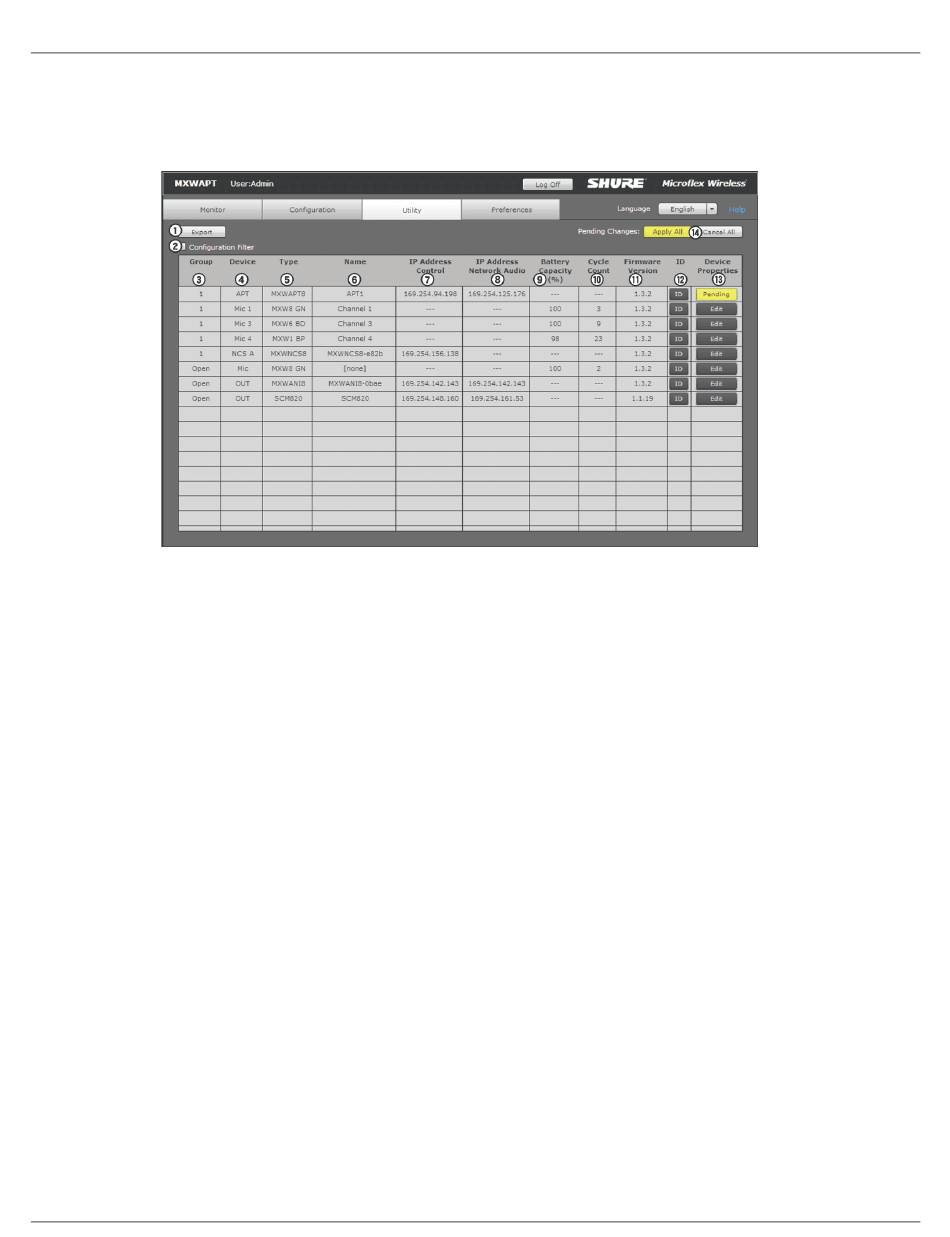

Registerkarte ‚Utility'
① Schaltfläche ‚Exportieren'
Exportiert MXW-Gerätedaten in eine Textdatei (.csv).
② Konfigurationsfilter
Wenn dieser markiert ist, zeigt die Tabelle nur für diejenigen Geräte, die zur Konfiguration gehören oder für eine Zuordnung
frei sind, Daten an. Die Markierung des Filters aufheben, um alle MXW-Geräte im Subnetz anzuzeigen.
Hinweis: Der Filter wird aktiviert, wenn die Konfiguration über die Registerkarte „Configuration" gesperrt wird.
③ Gruppe
Gibt den Gerätestatus in einer Gruppe an:
◦
1–10: Gerät ist dieser Gruppe in der Konfiguration zugeordnet
◦
Offen: Gerät ist keiner Gruppe zugeordnet
◦
Keine: Mikrofon ist mit einem Access Point verbunden, der aus einer Gruppe entfernt wurde (Auswahl in der Gruppenreihe
wurde auf der Registerkarte „Konfiguration" aufgehoben)
◦
Standalone: Audio-Netzwerkschnittstelle ist auf den eigenständigen Modus eingestellt, welcher die Zuordnung zu einer
APT-Gruppe einschränkt
◦
Unbekannt: Mikrofon ist mit einem APT verbunden, der ausgeschaltet oder mit einem anderen Netzwerk verbunden ist
◦
Andere: Gerät ist einer Gruppe in einer anderen Konfiguration zugeordnet
④ Gerät
Der Gerätetyp bzw. Mikrofonkanal.
◦
APT: Access Point Transceiver (APT); zeigt auch den ausgewählten Density-Kanal-Modus an (SD = Standard, HD = High)
◦
NCS: Netzwerk-Ladestation, maximal zwei pro Gruppe (A oder B)
◦
Mikrofone 1–8: Mikrofon für Kanäle 1–8, maximal zwei Mikrofone pro Kanal (primärer oder sekundärer)
