Farbe
Rot
Rot blinkend
④ Rücksetztaste
Die Rücksetztaste 10 Sekunden lang gedrückt halten, um das MXW-System auf die Werkseinstellungen zurückzusetzen.
Hinweis: Die Rücksetzung löscht Gruppenzuordnungen und Mikrofonverbindungen und führt zum Neustart des Geräts im DHCP-Modus.
⑤ Ethernet-Anschluss
Dient zum Anschließen eines abgeschirmten Cat5e (oder höheren) Kabels an eine PoE-Quelle und das Netzwerk.
⑥ Ethernet-Status-LED (grün)
◦
Aus = keine Netzwerkverbindung
◦
Ein = Netzwerkverbindung hergestellt
◦
Blinkend = Netzwerkverbindung aktiv
⑦ Ethernet-Verbindungsgeschwindigkeits-LED (gelb)
◦
Aus = 10/100 Mbps
◦
Ein = 1 Gbps (für einwandfreie MXW-Funktionalität erforderlich)
⑧ Kabelführung
Bietet einen Weg für das Ethernetkabel, um eine bündige Montage an der Decke bzw. Wand zu ermöglichen.
Richtantennen
Der Access Point enthält mehrere Richtantennen, um stabile, zuverlässige drahtlose Kommunikation mit den Mikrofonen zu er
möglichen. Er sendet und empfängt das HF-Signal mit nierenförmiger Richtcharakteristik, wobei die Vorderseite des Geräts am
empfindlichsten ist. Diese Seite immer auf den Bedeckungsbereich der Mikrofone richten.
Status
Keine Mikrofone sind verbunden.
Es wird ein Identifikationssignal von der Steuersoftware empfangen (gleichzeitiges Blinken mit
Netzwerk-Audio-LED).
Das Gerät führt einen Spektrum-Scan durch (abwechselndes Blinken mit Netzwerk-Audio-LED).

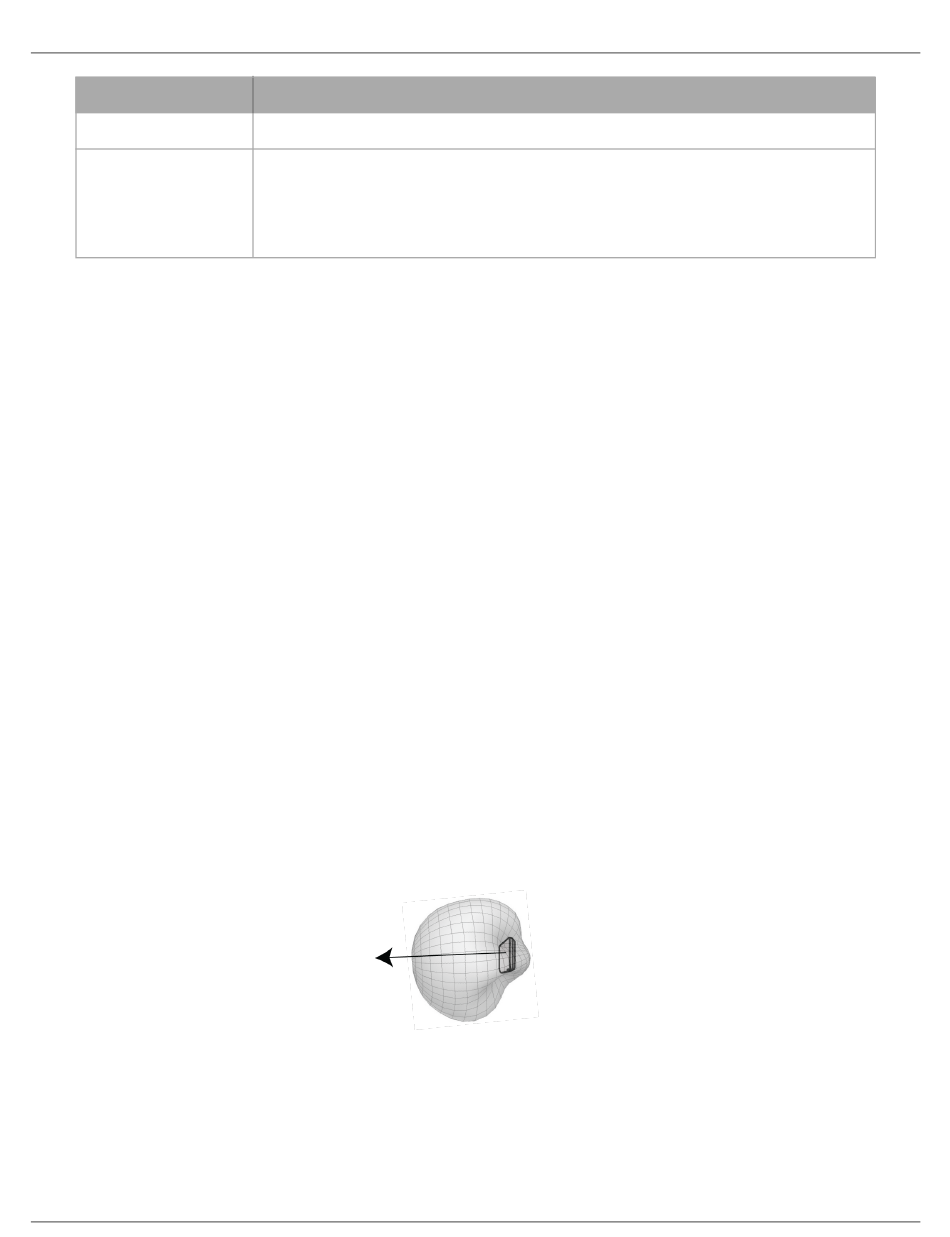

HF-Nierencharakteristik
