7 Installation

Unter keinen Umständen dürfen
Veränderungen oder Anschlüsse
vorgenommen werden, die in diesem
Handbuch nicht genannt sind. Die
Missachtung der Angaben, die das
Handbuch zu den Anschlüssen macht,
kann die Sicherheit von Personen und die
Sicherheit der Anlage stark gefährden.
Die Vorverkabelungen des Produktes
dürfen nicht verändert werden. Die
Missachtung dieses Verbotes kann die
Sicherheit des Personals und der Anlage
stark gefährden und führt sie zum Verlust
der Gewährleistungsrechte.
Bewahren Sie ein Anschlussbild für die
zukünftige Einsichtnahme auf.

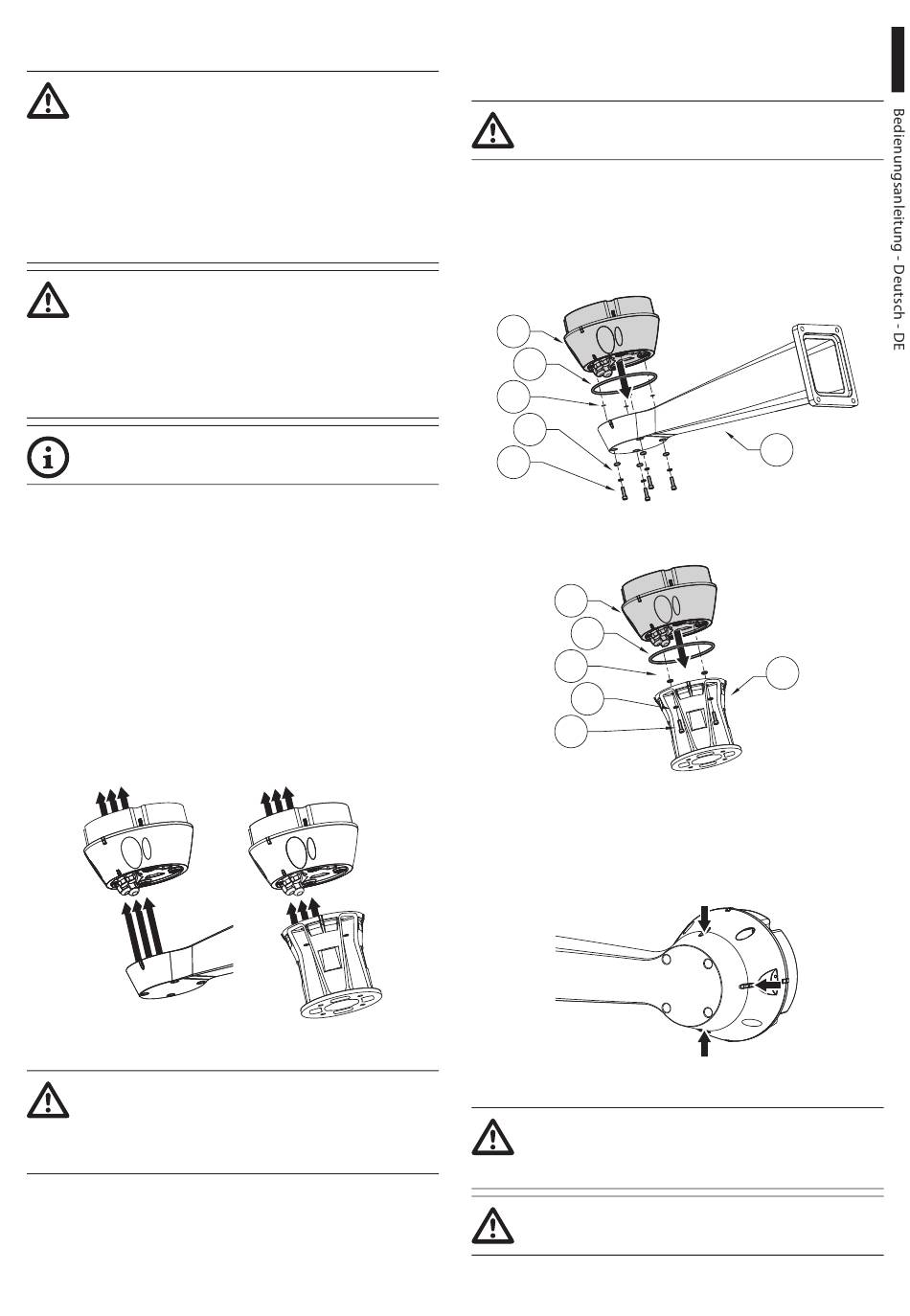

7.1 Anschließen der Kabel an die
Basis
Die Kabel in den Kabelschellen einführen, während
die Basis etwa 20cm von der Halterung entfernt
gehalten wird.
Die Kabeldurchführungen M12 sind für Kabel mit
einem Durchmesser von 3,5mm bis 7mm geeignet.
Die Kabeldurchführungen M16 sind für Kabel mit
einem Durchmesser von 5mm bis 10mm geeignet.
Die Kabelverschraubungen festziehen.
Abb. 6
Auf die Befestigung achten.
Anzugsdrehmoment : 2.7Nm
(Kabelverschraubungen M12), 5Nm
(Kabelverschraubungen M16).
MNVCUCHDB_1905_DE
7.2 Befestigung der Basis an der
Halterung
Verwenden Sie die mit der Basis gelieferten
Schrauben und Unterlegscheiben.
Nach der Positionierung der Dichtung (01) muss
die Basis (02) auf der Halterung (03) befestigt
werden. Verwenden Sie dazu die Schrauben (04), die
Zahnscheiben und die flachen Unterlegscheiben (05).
Die O-Ringe gegen Schraubenverlust (06) einfügen.
02
01
06
05
04
Abb. 7
02
01
06
05
04
Abb. 8
Die 3 Markierungen auf der Basis an den
Markierungen auf den Halterungen ausrichten, wie in
der folgenden Abbildung dargestellt.
Abb. 9
Auf das Loch der Schrauben ein
Gewindesicherungsmittel auftragen
(Loctite 243®).
Auf die Befestigung achten.
Anzugsdrehmoment: 4Nm.
03
03
