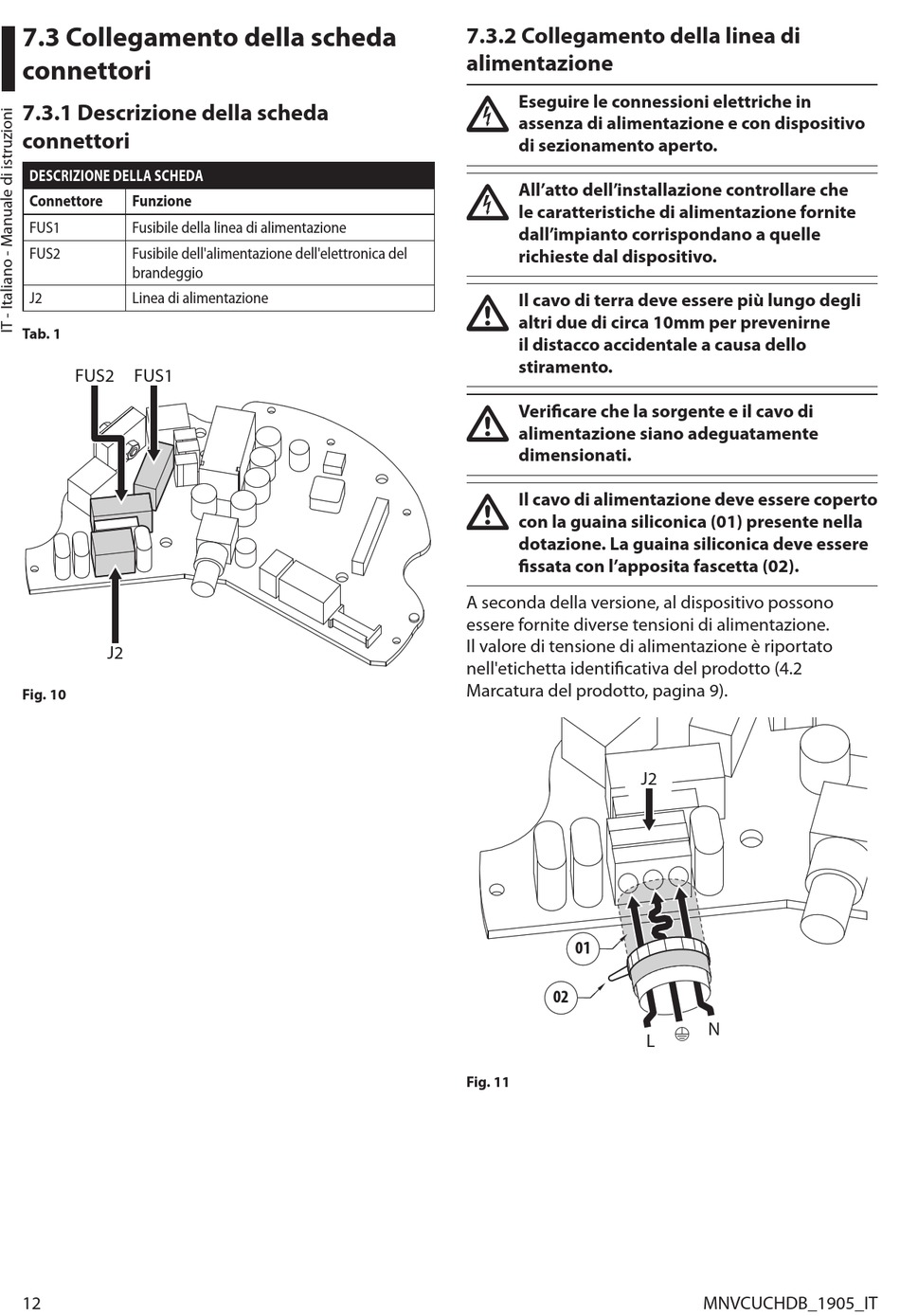

7.3 Collegamento della scheda
connettori
7.3.1 Descrizione della scheda
connettori
DESCRIZIONE DELLA SCHEDA
Connettore Funzione
FUS1 Fusibile della linea di alimentazione
FUS2 Fusibile dell'alimentazione dell'elettronica del
brandeggio
J2 Linea di alimentazione
Tab. 1
FUS2 FUS1
J2
Fig. 10
12
7.3.2 Collegamento della linea di
alimentazione
Eseguire le connessioni elettriche in
assenza di alimentazione e con dispositivo
di sezionamento aperto.
All'atto dell'installazione controllare che
le caratteristiche di alimentazione fornite
dall'impianto corrispondano a quelle
richieste dal dispositivo.
Il cavo di terra deve essere più lungo degli
altri due di circa 10mm per prevenirne
il distacco accidentale a causa dello
stiramento.
Verificare che la sorgente e il cavo di
alimentazione siano adeguatamente
dimensionati.
Il cavo di alimentazione deve essere coperto
con la guaina siliconica (01) presente nella
dotazione. La guaina siliconica deve essere
fissata con l'apposita fascetta (02).
A seconda della versione, al dispositivo possono
essere fornite diverse tensioni di alimentazione.
Il valore di tensione di alimentazione è riportato
nell'etichetta identificativa del prodotto (4.2
Marcatura del prodotto, pagina 9).
01
02
Fig. 11
J2 J2
N
a
L
MNVCUCHDB_1905_IT
