Connecter les câbles d'alimentation au borne J2
comme décrit dans le tableau.
CONNEXION DE LA LIGNE D'ALIMENTATION
Couleur
Alimentation 24Vac
Défini par l'installateur
Défini par l'installateur
Jaune/Vert
Alimentation 230Vac
Bleue
Marron
Jaune/Vert
Alimentation 120Vac
Bleue
Marron
Jaune/Vert
Tab. 2
Il faut, uniquement pour les produits
marqués UL alimentés à 24Vac, utiliser un
transformateur UL listed Classe 2, conforme
aux normes en vigueur.
Pour raccorder la ligne d'alimentation
utiliser le boîtier de connexion spécifique
(UPTJBUL). Pour plus d'informations,
se référer au manuel d'utilisation et
d'installation du produit.
Section nominale des câbles utilisés: de
0.75mm² (18AWG) jusqu'à 1.5mm² (15AWG).
MNVCUCHDB_1905_FR
Bornes
N (Neutre)
L (Phase)
N (Neutre)
L (Phase)
N (Neutre)
L (Phase)
7.4 Connexion de la carte
secondaire des connecteurs
Tous les câbles de signalisation doivent
également être regroupés avec un collier.

7.4.1 Description de la carte secondaire

DESCRIPTION DE LA CARTE
Connecteur Fonction
J1 Ethernet
J4 Relais et alarme
Tab. 3
J4
J1

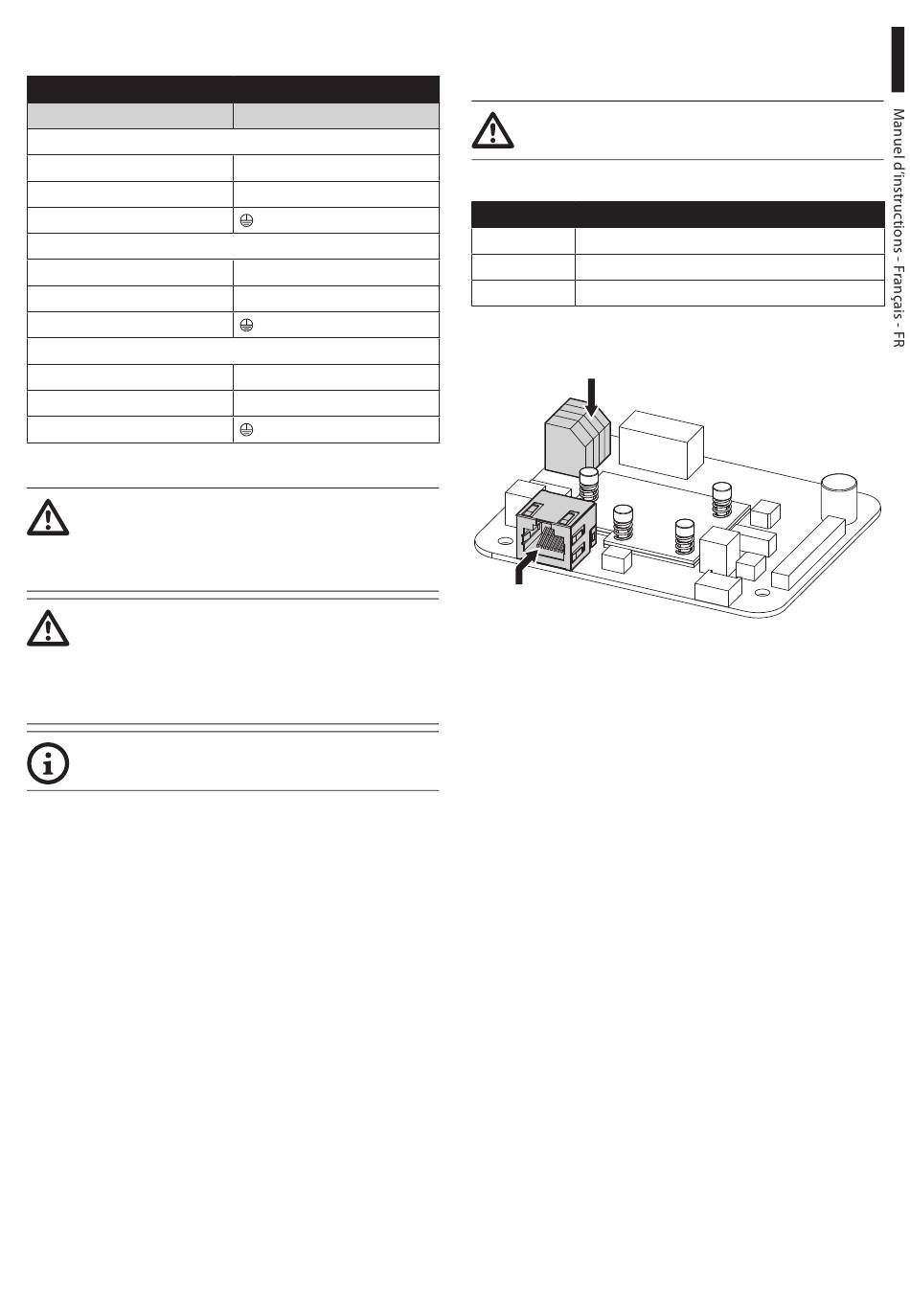

Fig. 12 Carte alarmes, relais et sortie vidéo HD IP.
