11 Instructions de
fonctionnement courant
Ne pas utiliser l'essuie-glace avec
température extérieure inférieure à 0°C ou
en cas de givre.
L'essuie-glace est exclu de façon
automatique si on le laisse allumé.
Le contrôle du dispositif peut être effectué selon
différentes modalités.
• À l'aide des contrôles utilisateur de l'interface web
(9.2 Interface web, page 16).
• À l'aide du Video Management Software (VMS)
qui supporte le protocole ONVIF. Dans ce cas, les
Commandes spéciales sont implémentées à l'aide
des commandes auxiliaires du protocole ONVIF.
• À l'aide du logiciel PTZ Assistant (se référer au
manuel du produit).

12 Entretien

ATTENTION! L'installation et l'entretien
du dispositif doivent être effectués
exclusivement par un personnel technique
qualifié.

12.1 Remplacement des fusibles

ATTENTION! Pour assurer la protection
contre le risque d'incendie, remplacer les
fusibles avec le même type et valeur. Les
fusibles doivent etre remplacer seulement
par un personnel qualifié.
En cas de besoin, on peut remplacer les fusibles de
la carte connecteurs (7.3.1 Description de la carte de
connexion, page 12). Les nouveaux fusibles devraient
respecter les indications fournies dans le tableau.
REMPLACEMENT DES FUSIBLES
Tension Fusible FUS1
24Vac, 50/60Hz T 4A L 250V 5x20
120Vac, 50/60Hz T 4A L 250V 5x20
230Vac, 50/60Hz T 4A L 250V 5x20
Tab. 6
À la place, utiliser des fusibles homologué possédant
des caractéristiques identiques.
18

12.2 Factory Default

Il est possible d'effectuer le rétablissement des
programmations d'usine.
Le résultat de la procédure de Standard d'usine est le
mème que celui obtenu par interface web (bouton
Hard Reset, manuel Interface Web, Page Instruments).

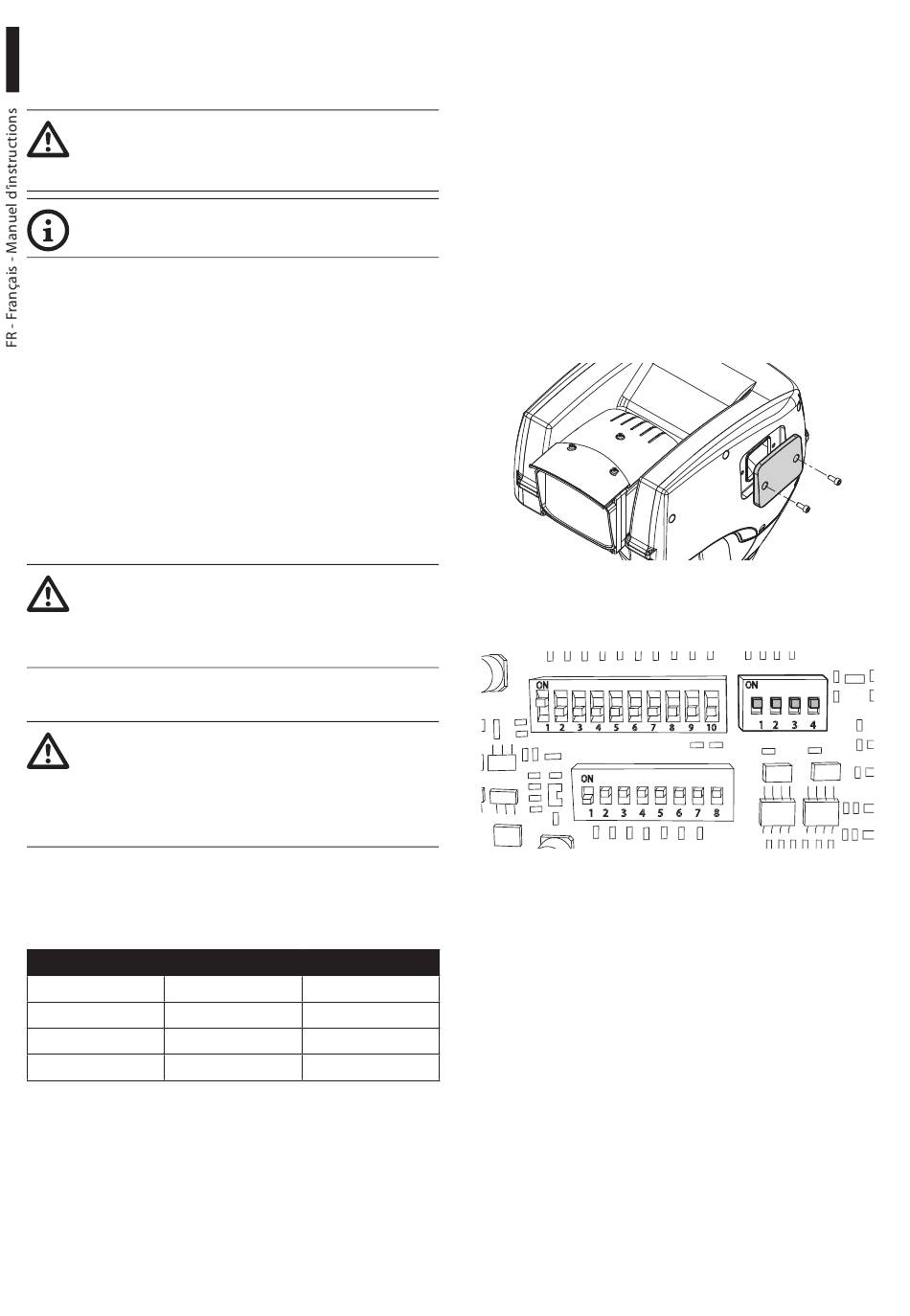

Pour effectuer la procédure de réglage d'usine, il
faut accéder aux commutateurs par le portillon de
configuration.
Effectuer la procédure suivante:
• Couper l'alimentation à l'unité.
• Ouvrir la fenêtre de configuration.
Fig. 22
• Mettre sur ON tous les interrupteurs du DIP 3.
Fig. 23
• Allumer l'unité. Attendre 2 minutes.
• Couper l'alimentation à l'unité.
Fusible FUS2
T 6.3A H 250V 5x20
T 4A H 250V 5x20
T 2A H 250V 5x20
DIP3
DIP2
DIP1
