Collegare i cavi di alimentazione al morsetto J2 come
descritto in tabella.
COLLEGAMENTO DELLA LINEA DI ALIMENTAZIONE
Colore
Alimentazione 24Vac
Definito dall'installatore
Definito dall'installatore
Giallo/Verde
Alimentazione 230Vac
Blu
Marrone
Giallo/Verde
Alimentazione 120Vac
Blu
Marrone
Giallo/Verde
Tab. 2
Per i prodotti marcati UL alimentati a 24Vac,
utilizzare un trasformatore UL listed Classe
2, conforme alle normative vigenti.
Per la connessione della linea di
alimentazione utilizzare l'apposita scatola
di connessione (UPTJBUL). Per ulteriori
informazioni fare riferimento al manuale
d'uso ed installazione del prodotto.
Sezione nominale dei cavi utilizzabili: da
0.75mm² (18AWG) fino a 1.5mm² (15AWG).
MNVCUCHDB_1905_IT
Morsetti
N (Neutro)
L (Fase)
N (Neutro)
L (Fase)
N (Neutro)
L (Fase)
7.4 Collegamento della scheda
connettori secondaria
Tutti i cavi di segnale devono essere
raggruppati con una fascetta.
7.4.1 Descrizione della scheda
secondaria
DESCRIZIONE DELLA SCHEDA
Connettore
Funzione
J1
Ethernet
J4
Relè ed allarme
Tab. 3
J4
J1

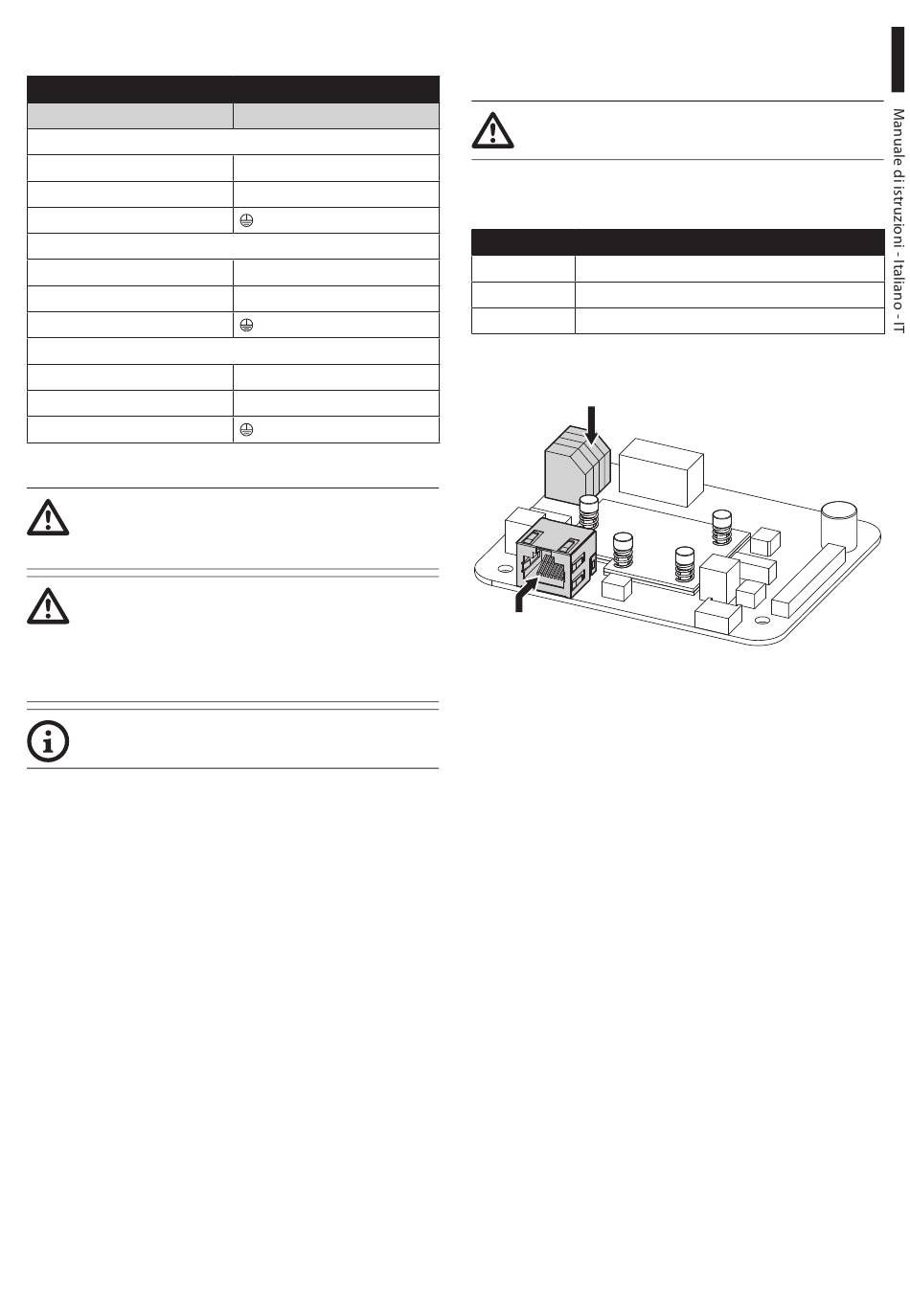

Fig. 12 Scheda allarmi, relè e uscita video HD IP.
