8.2 Fissaggio della base al
supporto
Utilizzare le viti e le rondelle fornite con la
base.

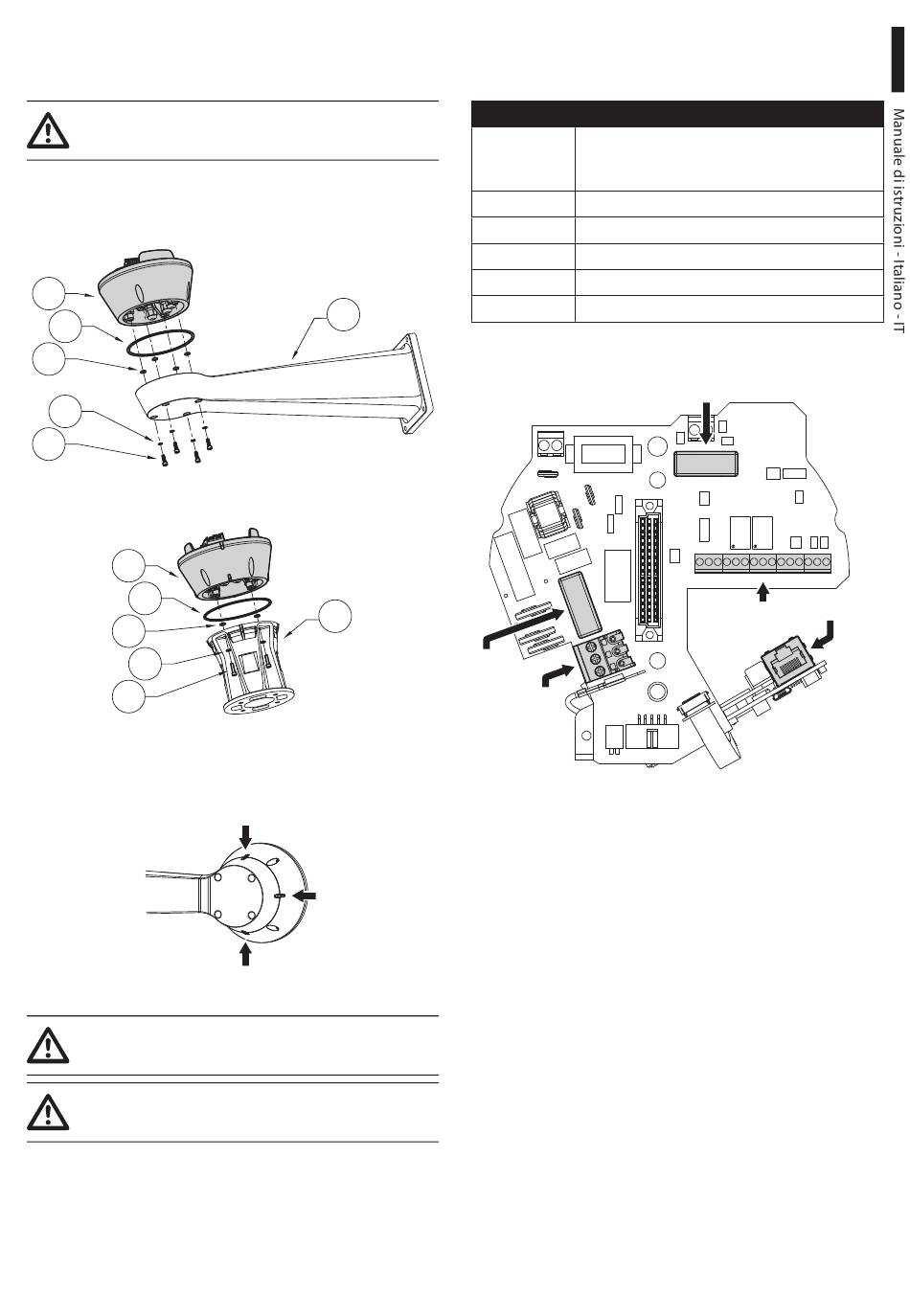

Dopo aver posizionato la guarnizione (01), fissare la
base (02) sul supporto (03) utilizzando le viti (04), le
rondelle dentellate (05) e gli anelli per vite (06).
02
01
06
05
04
Fig. 19
02
01
06
05
04
Fig. 20
Allineare le 3 tacche sulla base con quelle presenti sui
supporti come illustrato nella figura seguente.
Fig. 21
Applicare del frenafiletti nei fori delle viti
(Loctite 243®).
Prestare attenzione durante il fissaggio.
Coppia di serraggio: 4Nm.
MNVCUPT3_1511_IT
8.3 Descrizione della scheda
connettori

DESCRIZIONE DELLA SCHEDA CONNETTORI

Connettore/
Compo-
nente
CN1
CN4
Ethernet
F1
F2
03
Tab. 4
03
F2
Fig. 22
Funzione
Alimentazione della scheda
Cavi di segnale
Ethernet
Fusibile
Fusibile
F1
CN1
CN4 Ethernet
19
