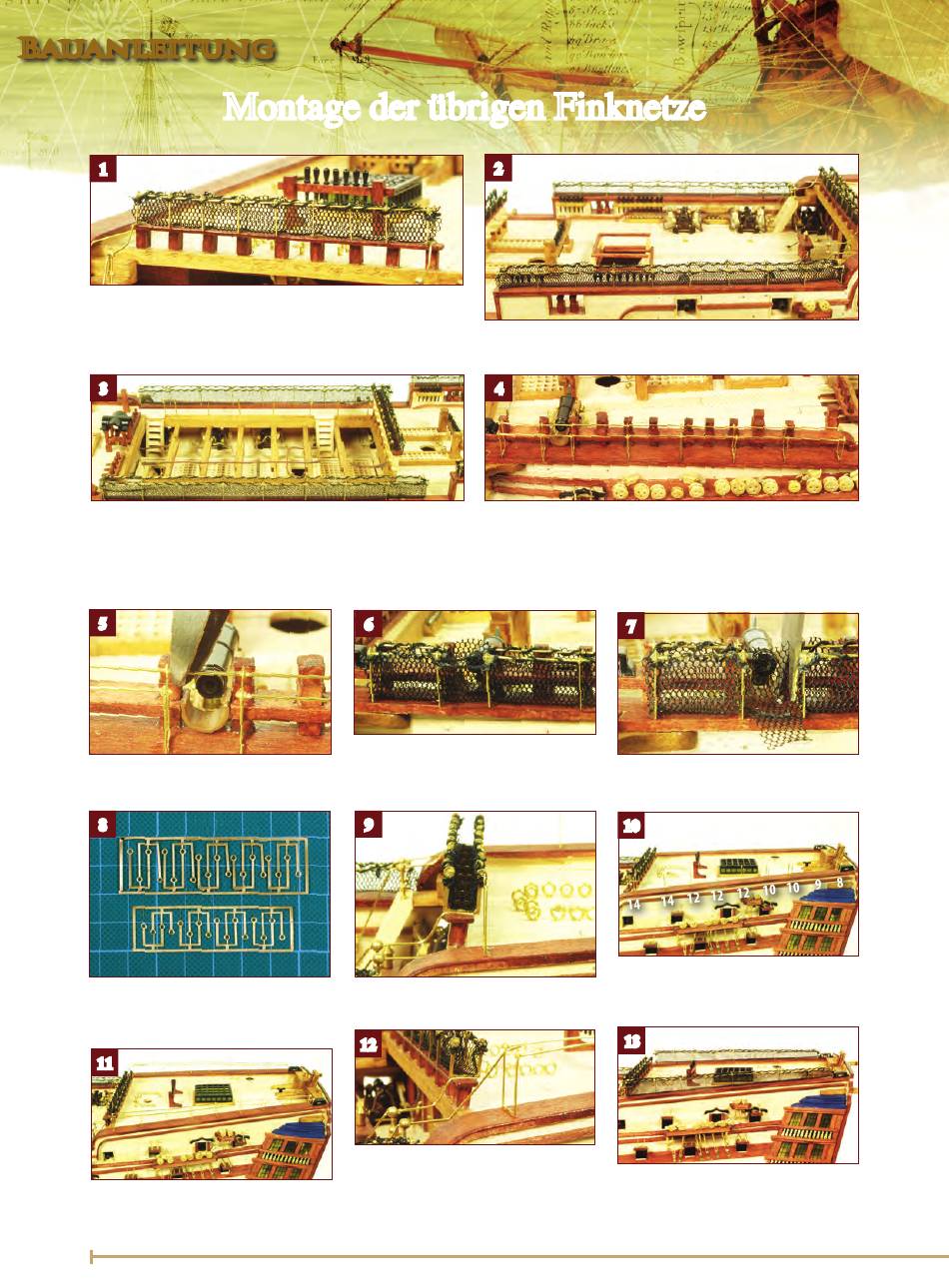

Die Netze ähneln jenen von Seite 11. Die Bauteile entstammen den Ausgaben 66, 73, 87 und 90.
1
1.
Die Finknetze auf der Querreling des Kampagnedecks und auf
den Schanzkleidern des Quarterdecks entstammen Ausgabe 73.
Befestigen Sie neun 9-mm-Stützen, jede über einer Holzstütze,
auf der Reling. Wie zuvor, Messingdrähte und Netze anbringen.
3
3. Die Finknetze der Kuhl entstammen Ausgabe 87. Je Seite
montieren Sie neun 14-mm-Stützen: Die achterste steht direkt
vor der Außentreppe, die vorderste dicht an der Achterkante
des Schanzkleids um die Back. Die übrigen sind gleichmäßig
verteilt.
5
5.
Behutsam Aussparungen im Draht für
die Karronade freischneiden.
2 Paar 14 mm 3 Paar 12 mm
8
2 Paar 10 mm 1 Paar 9 mm 1 Paar 8 mm
8.
Die Netze des Quarterdecks werden
nach achtern hin schmaler, die dazuge-
hörigen Stützen (Ausgabe 66) kleiner.
11
11. Beidseitig Messingdraht einziehen.
Montage der übrigen Finknetze
6
6.
Wie gehabt, die Netze annähen.
Zusätzlich den Faden beiderseits der
Aussparung für die Karronade verknoten.
9
9.
Die erste Stütze steht etwa auf Höhe
der Achterkante der Querreling.
12
12.
Den äußeren Handlauf des
Niedergangs biegen Sie zur Stütze hoch.
Dort einkürzen und ankleben.
2
2. Die Finknetze beiderseits des Quarterdecks sind an je zehn
gleichmäßig auf die Länge verteilten 9-mm-Stützen aufgehängt.
4
4. Die Bauteile für die vorderen Finknetze entstammen
Ausgabe 90. Je Seite montieren Sie acht 12-mm-Stützen: Die
vorderen drei und die achtere Stütze stehen auf Höhe der
Poller, die übrigen vier sind gleichmäßig verteilt. Wie gehabt,
beidseitig Messingdraht einziehen.
7
7.
Behutsam eine Aussparung für die
Karronade freischneiden.
10
10. Die achterste Stütze direkt vor dem
Kinnbacksblock aufstellen, die übrigen
gleichmäßig verteilen (Höhen in mm).
13
13.
Wie gehabt, die Finknetze an die
Stützen nähen.
