San Felipe: Schritt Für Schritt

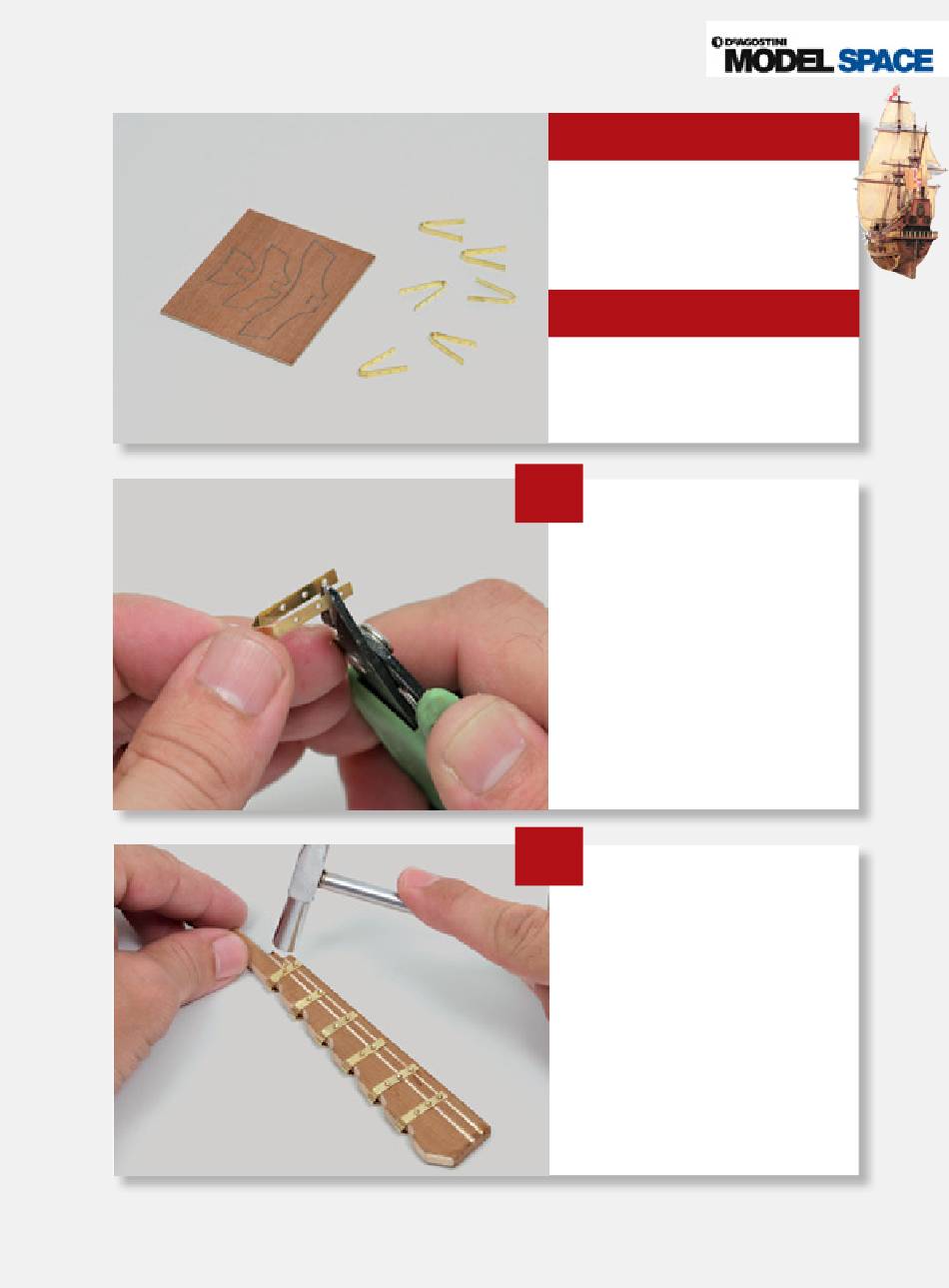

Ihre Bauteile
Galionsstützen
Ruderbauteile
Werkzeug und Material
Seitenschneider
Hammer
Pinzette
Rundzange
a
Die Messingstreifen für die
Ruderscharniere ablängen.
Orientieren Sie sich am Foto
zu Schritt b.
b
Das Ruderblatt im Farbton des
Rumpfs beizen, dann leimen
und nageln Sie die Scharnierteile
jeweils an das obere Ende der
Aussparung an der Vorderseite des
Ruderblatts.
Die Streifen nicht zu weit
aufs Blatt schieben, da noch
genügend Platz für die Fingerlinge
vorhanden sein muss (Schritt c).
Feile
Holzbeize
Weißleim
Schleifpapier
257
™
Werbung
Verwandte Anleitungen für De Agostini Model Space San Felipe
Inhaltszusammenfassung für De Agostini Model Space San Felipe
- Seite 1 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Galionsstützen Ruderbauteile Werkzeug und Material Seitenschneider Feile Hammer Holzbeize Pinzette Weißleim Rundzange Schleifpapier Die Messingstreifen für die Ruderscharniere ablängen. Orientieren Sie sich am Foto zu Schritt b. Das Ruderblatt im Farbton des Rumpfs beizen, dann leimen und nageln Sie die Scharnierteile jeweils an das obere Ende der...
- Seite 2 San Felipe: Schritt Für Schritt ™ Längen Sie sechs 6-mm-Stücke des Messingdrahts ab. Mit Sekundenkleber befestigen Sie je eines, wie gezeigt, im halbrunden Teil der Messingbänder (siehe Pfeile). Die Drahtstücke dienen als Fingerlinge, an denen die jeweils andere Scharnierhälfte eingehängt wird. Drei Messingstreifen mit einer Zange in die gezeigte Form biegen.
- Seite 3 San Felipe: Schritt Für Schritt ™ Das Ruderblatt am Achtersteven in Position halten – ggf. mit Maskierband fixieren –, die rumpfseitigen Scharnierteile anpassen und mit Nägeln am Heck befestigen. Die Kanten der Schlitze im Galionsschnabel mit einer Feile oder Schleifpapier glätten. Die große Galionsstütze in den achteren Schlitz im Galionsschnabel stecken...
- Seite 4 San Felipe: Schritt Für Schritt ™ ... gefolgt von der mittelgroßen im mittleren Schlitz und der kleinen im vorderen. Die Stützen sollen rechtwinklig zum Galionsschnabel sitzen. Falls nötig, die Schlitze im Schnabel etwas weiten. Die Stützen mit Weißleim befestigen. Ihr Baufortschritt in dieser Montagesitzung.
-
Seite 5: Werkzeug Und Material
San Felipe: Schritt Für Schritt ™ Ihre Bauteile Säulen Holzleisten, 2 x 7 mm, 300 mm lang Rundholz dunkel, 3 x 300 mm Werkzeug und Material Hobbymesser Sekundenkleber Pinzette 0,75-mm-Bohrer Weißleim Auf dem 3-mm-Rundholz die Höhe vom Hauptdeck zum Backdeck markieren. Ablängen und, wie gezeigt, neben den Steuerbord-Niedergang anleimen. - Seite 6 San Felipe: Schritt Für Schritt ™ Einen geschwungenen Handlauf (siehe Seite 253) aus dem Rahmen trennen und, wie gezeigt, gegen das Schanzkleid und auf die Holzleiste und die Stütze leimen. Wiederholen Sie die Schritte a–c auf der anderen Modellseite. Statten Sie auf die gleiche Weise die Niedergänge vom Hauptdeck zum Quarterdeck (Pfeil) ...
- Seite 7 San Felipe: Schritt Für Schritt ™ Versehen Sie das Backbord- schanzkleid des Hauptdecks mit 0,75-mm-Löchern. Sie sollten nicht zu tief sein und 11 mm Abstand zueinander haben. Geben Sie ein wenig dickflüssigen Sekundenkleber oder Weißleim in eines der Löcher, und befestigen Sie eine Messingstütze darin.
- Seite 8 San Felipe: Schritt Für Schritt ™ Den noch nicht abgedeckten achteren Bereich des Schanzkleids mit einer passenden 2 x 7-mm- Leiste versehen. Den senkrechten Teil, der hoch zum nächsten Schanzkleid reicht, mit einer kurzen Leiste gleicher Stärke verkleiden. Wiederholen Sie die Schritte f–j auf der anderen Modellseite.
- Seite 9 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Knie, Stützen Stückpfortendeckel Werkzeug und Material Weißleim 0,75-mm-Bohrer Sekundenkleber Schleifpapier Feile Schwarzer Stift Wie gezeigt, die beiden Stück- pfortendeckel zwischen die Knie unter der Heckgalerie leimen. Die beiden halbrunden Aborte unter die entsprechenden Vorsprünge des Backdecks leimen (siehe Pfeile).
- Seite 10 San Felipe: Schritt Für Schritt ™ Die vier halbrunden Aussparungen im Schanzkleid des Backdecks mit einer Feile glätten. Tragen Sie nicht zu viel Material ab, und feilen Sie keine Ecken hinein, damit im nächsten Schritt die Holzringe lückenlos passen. Setzen Sie die Ring probehalber ein.
- Seite 11 San Felipe: Schritt Für Schritt ™ Mittig auf der runden Vorderkante des Bugsprietdecks ein 0,75-mm- Loch für eine Stütze bohren (siehe Pfeil). Anschließend rechts und links davon in gleichen Abständen je zwei weitere Löcher bohren. Auf der anderen Modellseite wiederholen. Leimen Sie Stützen in die soeben gebohrten Löcher.
- Seite 12 San Felipe: Schritt Für Schritt ™ Sie glätten die Handläufe mit Schleifpapier und schwärzen die schmalen Kanten mit einem Filzstift. Die Handläufe auflegen, falls nötig anpassen und anschließend mit Weißleim fixieren. Ihr Baufortschritt in dieser Montagesitzung. Bewahren Sie Materialreste gut für die spätere Montage auf.
- Seite 13 San Felipe: Schritt Für Schritt ™ Ihre Bauteile Säulen 4 Holzleisten 2 x 7 mm, 300 mm lang Stückpfortendeckel Werkzeug und Material 0,75-mm-Bohrer Lineal Pinzette Hobbymesser Weißleim Schleifpapier Sekundenkleber Schwarzer Stift Das Schanzkleid des Quarterdecks mit acht 0,75-mm-Löchern versehen. Die Abstände von Loch zu Loch und zum nächsten Schanzkleid betragen je 10 mm.
- Seite 14 San Felipe: Schritt Für Schritt ™ Von einer 2 x 7-mm-Leiste 195 mm abtrennen auf die zuletzt montierten Stützen (linker Pfeil) und das Schanzkleid kleben. Achtern stößt die Leiste gegen das nächste Schanzkleid (rechter Pfeil). Da Sie die Leiste während der Trockenphase auf die Messingstützen drücken müssen, empfiehlt es sich, hier mit dickflüssigem Sekundenkleber zu arbeiten.
- Seite 15 San Felipe: Schritt Für Schritt ™ Wie gezeigt, zwei weitere Stückpfortendeckel zwischen die Knie unter der Heckgalerie leimen. Die vordere Schottwand erhält ebenfalls zwei Stückpfortendeckel. Hinter ihnen standen üblicherweise die sogenannten Jagdkanonen, die u. a. bei der Verfolgung flüchtender Schiffe zum Einsatz kamen.
- Seite 16 San Felipe: Schritt Für Schritt ™ Den passenden Handlauf (siehe Pfeil) mit Schleifpapier glätten. Sie schwärzen seine schmalen Kanten mit einem Filzstift und leimen ihn auf die Stützen. Die äußeren Enden des Handlaufs ruhen auf dem Schanzkleid an Backbord und Steuerbord. Achtern des Handlaufs schließt sich auf beiden Seiten eine 2 x 7-mm- Leiste an (siehe Pfeil).
