Mechanische Installation
25

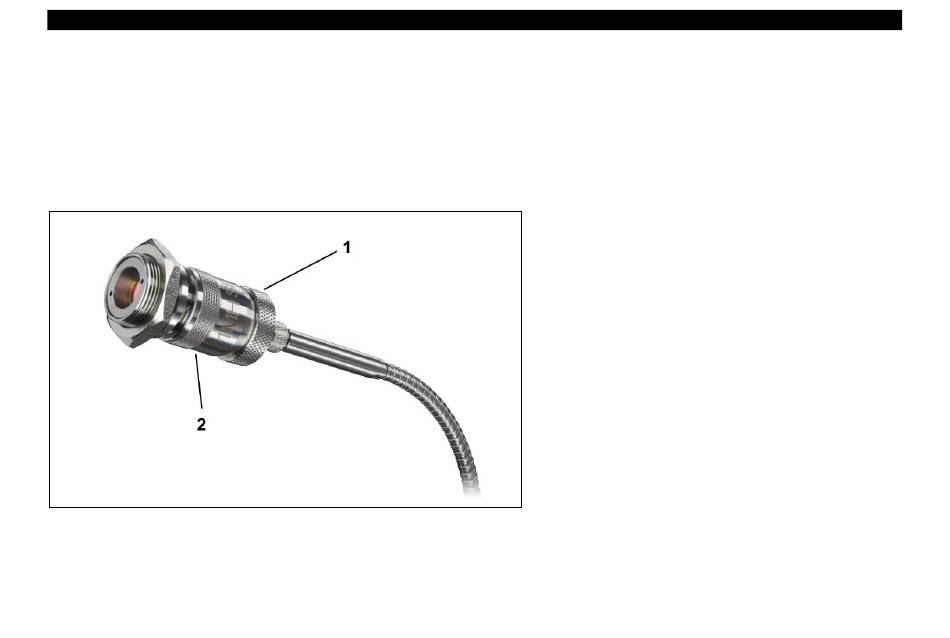

Das CTRatio Quotientenpyrometer ist mit einer Vario-Optik ausgestattet. Das ermöglicht Ihnen, das Gerät ab
einem Abstand von 300 mm bis unendlich zu fokussieren. Um den Sensor zu fokussieren, müssen Sie am
Sensor die Rändelschraube (1) lösen. Jetzt können Sie am Sensor (2) das Gerät scharf stellen. Nach der
Ausrichtung befestigen Sie wieder die Rändelschraube. Damit bleibt die Fokussierung gesichert.
Durch Drehen am Fokussierdrehknopf in Uhrzeigerrichtung ändern Sie den Fokus in Richtung fern. Durch
Drehen entgegen der Uhrzeigerrichtung ändern Sie den Fokus in Richtung nah.
Sensor – Fokussierung des Geräts
thermoMETER CTRatio
