Anschlussbelegung Stecker „A - C" ´Spannungsversorgung Und 2X Alarmrelais - CS Instruments DS400 Bedienungs- Und Installationsanleitung

Anschluss- / Belegungsplan DS 400

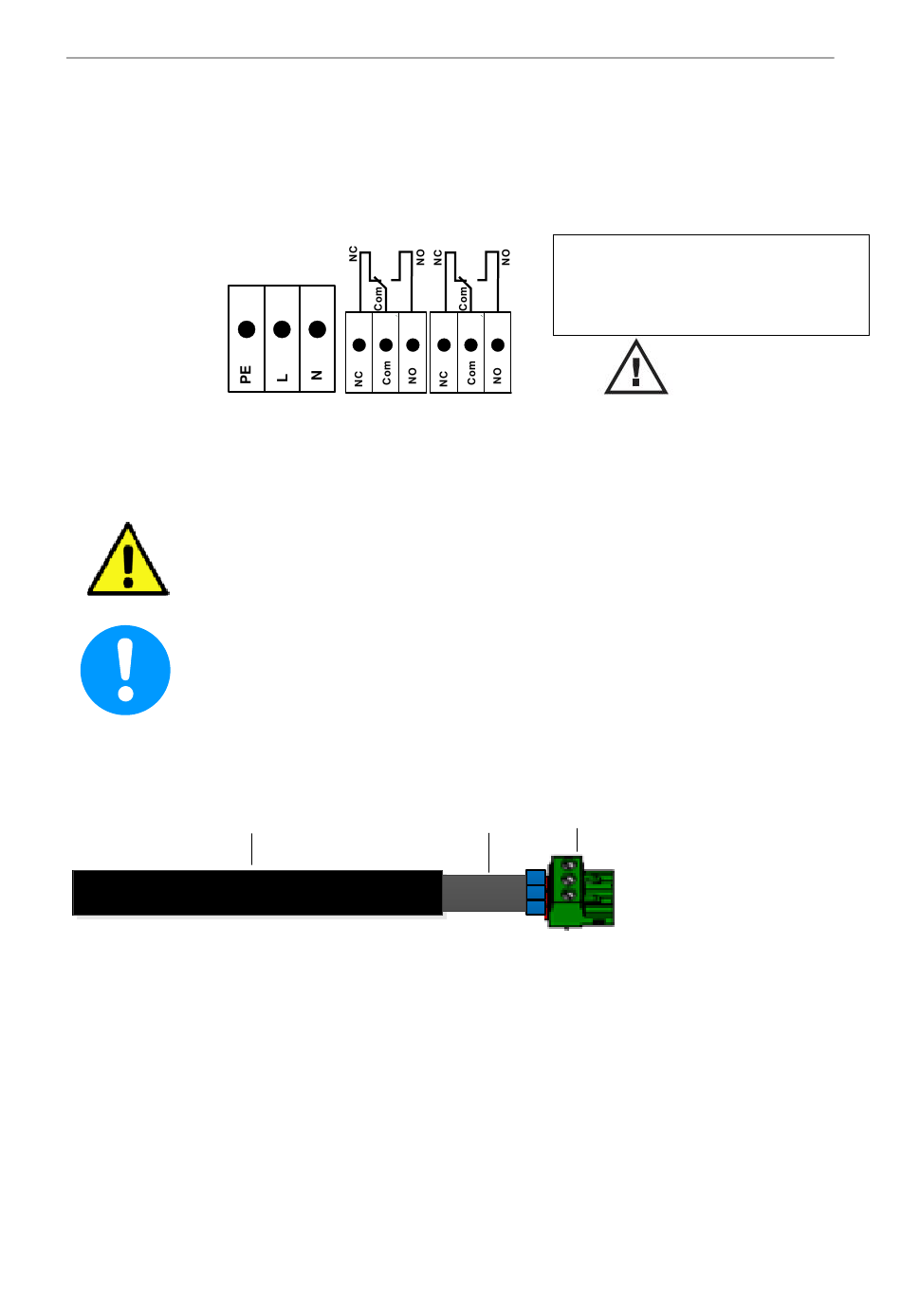

10.4 Anschlussbelegung Stecker „A - C" ´Spannungsversorgung und 2x Alarmrelais
Spannungsversorgung 90 - 260 VAC 50 – 60 Hz
2 x Alarmrelais, max. 230VAC, 3A
GEFAHR!
Netzspannung!
Bei der Verdrahtung der Anschlussleitung muss sichergestellt werden, dass die
doppelte- oder verstärkte Isolierung zwischen berührungsgefährlichen
Stromkreisen und dem berührbaren Sekundär-Stromkreis erhalten bleibt.
HINWEIS!
Die zusätzliche Isolierung muss für eine Prüfspannung von 1500 V
Wechselstrom geeignet sein. Die Dicke der Isolierung muss mindestens 0,4 mm
betragen.
z. B. Isolierschlauch, Typ BIS 85 (Firma Bierther GmbH)
Die zusätzliche Isolierung der Anschlussleitungen (Netzanschluss, Alarm- und Melderelais) kann wie
folgt ausgeführt werden:
(1) - Anschluss-Klemmen (Steckverbinder)
(2) - Isolierschlauch für die Anschlussleitungen
(3) - Anschlusskabel
DS 400 V1.33
1
2
1 2 3
1 2 3
C B
3
NC und COM sind geschlossen bei:
- Alarm
3 3
1
- Spannungsausfall
2
- Fühlerbruch
1 2 3
A
2 1
