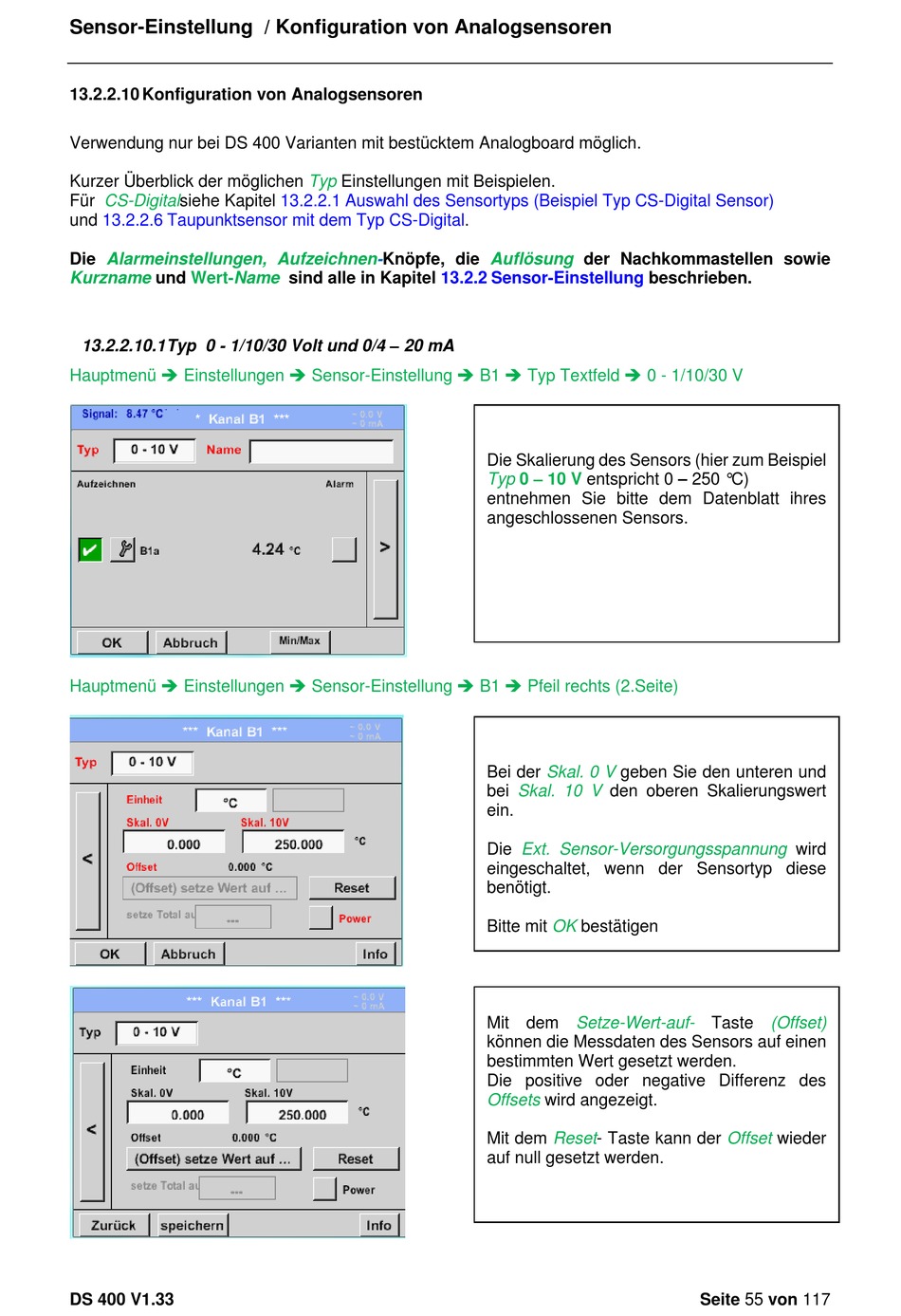

Sensor-Einstellung / Konfiguration von Analogsensoren

13.2.2.10 Konfiguration von Analogsensoren

Verwendung nur bei DS 400 Varianten mit bestücktem Analogboard möglich.
Kurzer Überblick der möglichen
Für CS-Digitalsiehe Kapitel
und 13.2.2.6 Taupunktsensor mit dem Typ
Die Alarmeinstellungen,
Kurzname und Wert-Name
13.2.2.10.1 Typ 0 - 1/10/30 Volt und 0/4 – 20 mA
Hauptmenü  Einstellungen  Sensor-Einstellung  B1  Typ Textfeld  0 - 1/10/30 V
Hauptmenü  Einstellungen  Sensor-Einstellung  B1  Pfeil rechts (2.Seite)
DS 400 V1.33
Typ Einstellungen mit Beispielen.
13.2.2.1 Auswahl des Sensortyps (Beispiel Typ CS-Digital Sensor)
CS-Digital.
Aufzeichnen-Knöpfe, die
sind alle in Kapitel 13.2.2 Sensor-Einstellung
Auflösung der Nachkommastellen sowie
beschrieben.
Die Skalierung des Sensors (hier zum Beispiel
Typ 0 – 10 V entspricht 0 – 250 °C)
entnehmen Sie bitte dem Datenblatt ihres
angeschlossenen Sensors.
Bei der Skal. 0 V geben Sie den unteren und
bei Skal. 10 V den oberen Skalierungswert
ein.
Die Ext. Sensor-Versorgungsspannung
eingeschaltet, wenn der Sensortyp diese
benötigt.
Bitte mit OK bestätigen
Mit dem Setze-Wert-auf-
können die Messdaten des Sensors auf einen
bestimmten Wert gesetzt werden.
Die positive oder negative Differenz des
Offsets wird angezeigt.
Mit dem Reset- Taste kann der
auf null gesetzt werden.
wird
Taste (Offset)
Offset wieder
Seite 55 von 117
