Virtuelle Kanäle

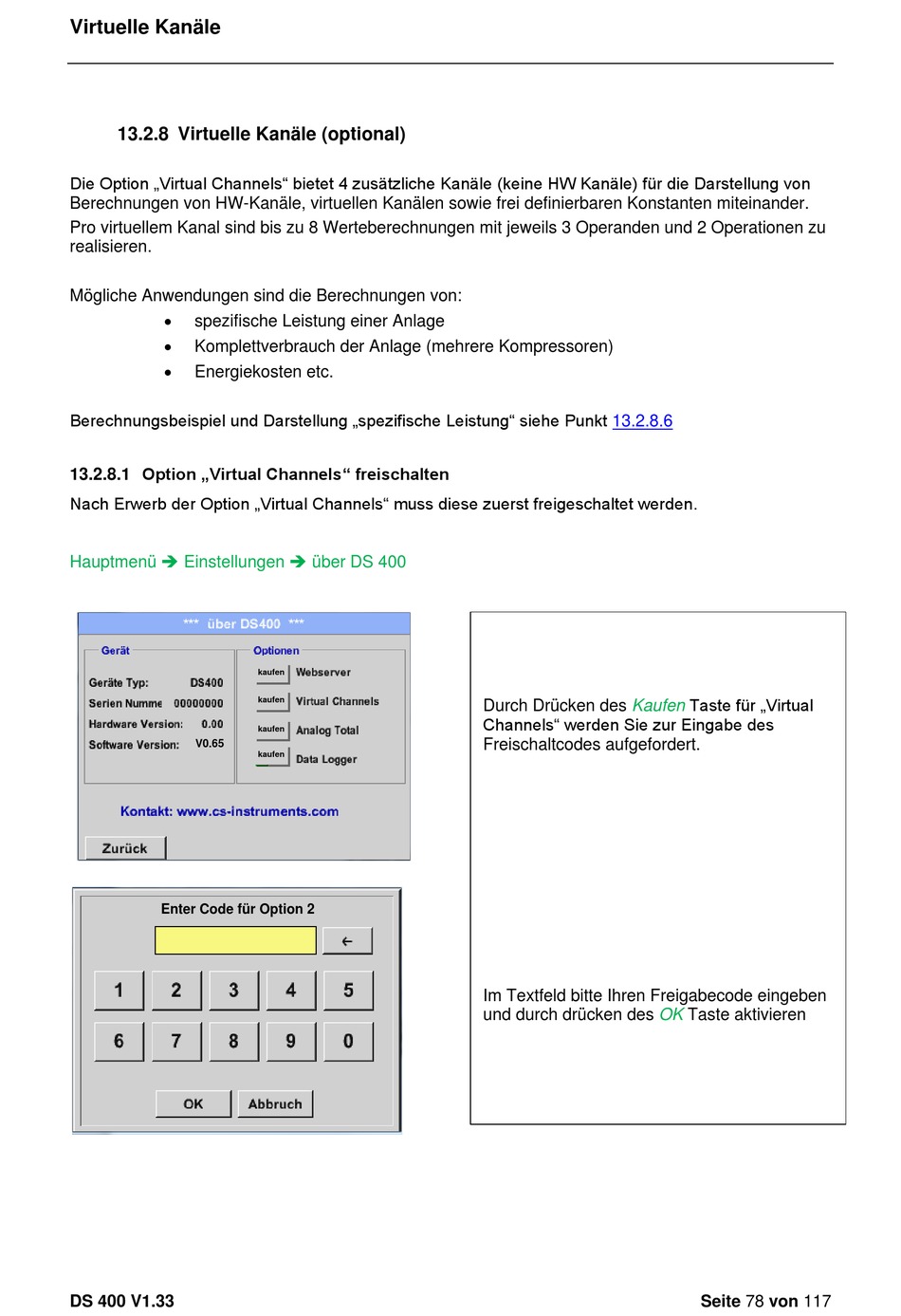

13.2.8 Virtuelle Kanäle (optional)
Die Option „Virtual Channels" bietet 4 zusätzliche Kanäle (keine HW Kanäle) für die Darstellung von
Berechnungen von HW-Kanäle, virtuellen Kanälen sowie frei definierbaren Konstanten miteinander.
Pro virtuellem Kanal sind bis zu 8 Werteberechnungen mit jeweils 3 Operanden und 2 Operationen zu
realisieren.
Mögliche Anwendungen sind die Berechnungen von:

spezifische Leistung einer Anlage

Komplettverbrauch der Anlage (mehrere Kompressoren)

Energiekosten etc.
Berechnungsbeispiel und Darstellung „spezifische Leistung" siehe Punkt
13.2.8.1 Option „Virtual Channels" freischalten
Nach Erwerb der Option „Virtual Channels" muss diese zuerst freigeschaltet werden.
Hauptmenü  Einstellungen  über DS 400
V0.65
Enter Code für Option 2
DS 400 V1.33
kaufen
kaufen
kaufen
kaufen
13.2.8.6
Durch Drücken des Kaufen
Channels" werden Sie zur Eingabe des
Freischaltcodes aufgefordert.
Im Textfeld bitte Ihren Freigabecode eingeben
und durch drücken des
Taste für „Virtual
OK Taste aktivieren
Seite 78 von 117
