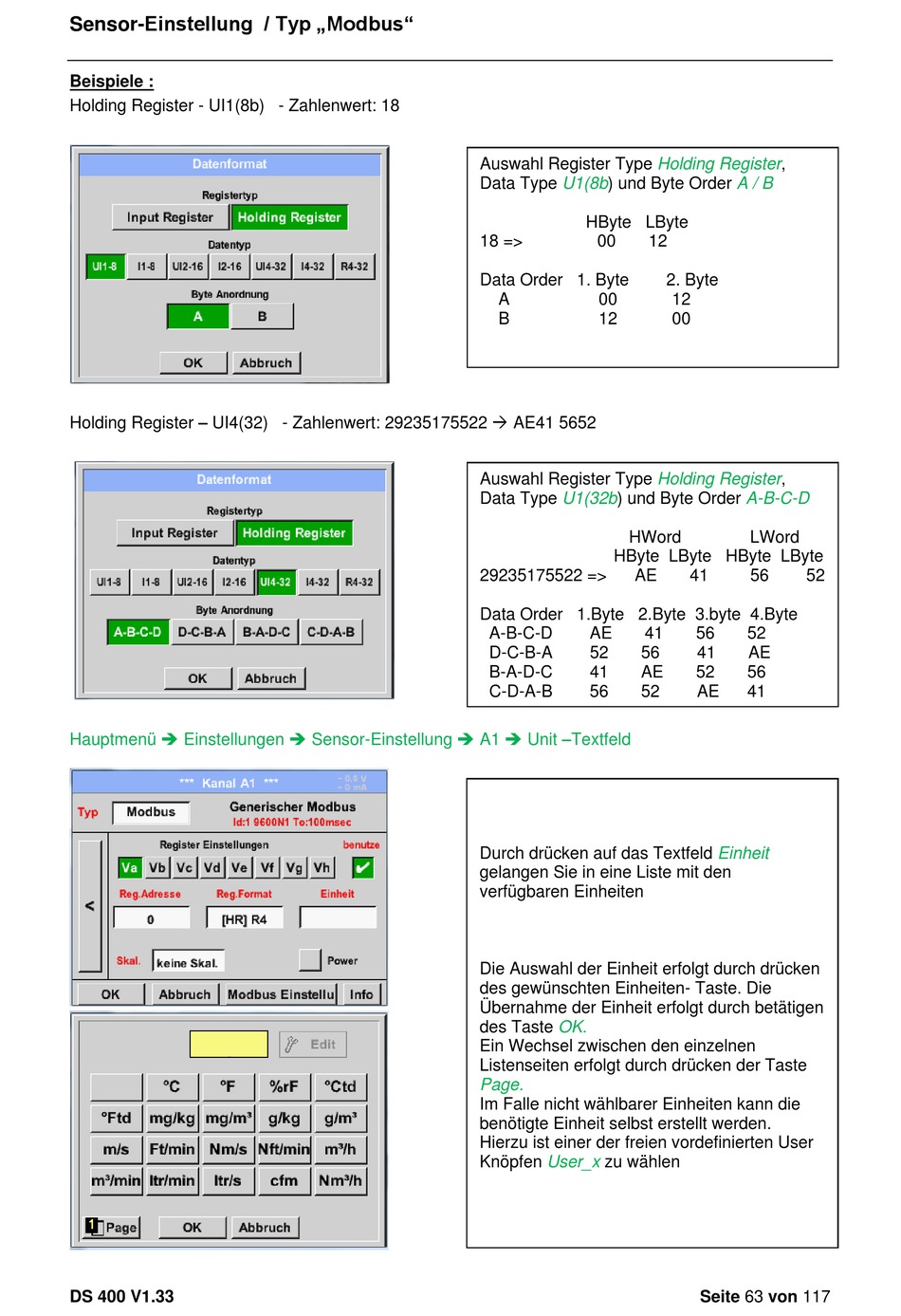

Sensor-Einstellung / Typ „Modbus"
Beispiele :
Holding Register - UI1(8b) - Zahlenwert: 18
Holding Register – UI4(32) - Zahlenwert: 29235175522  AE41 5652
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Unit –Textfeld
DS 400 V1.33
Auswahl Register Type
Data Type U1(8b) und Byte Order
HByte LByte
18 => 00 12
Data Order 1. Byte
A 00
B 12
Auswahl Register Type
Data Type U1(32b) und Byte Order
HWord
HByte LByte HByte LByte
29235175522 => AE
Data Order 1.Byte 2.Byte 3.byte 4.Byte
A-B-C-D AE 41
D-C-B-A 52 56
B-A-D-C 41 AE
C-D-A-B 56 52
Durch drücken auf das Textfeld
gelangen Sie in eine Liste mit den
verfügbaren Einheiten
Die Auswahl der Einheit erfolgt durch drücken
des gewünschten Einheiten- Taste. Die
Übernahme der Einheit erfolgt durch betätigen
des Taste OK.
Ein Wechsel zwischen den einzelnen
Listenseiten erfolgt durch drücken der Taste
Page.
Im Falle nicht wählbarer Einheiten kann die
benötigte Einheit selbst erstellt werden.
Hierzu ist einer der freien vordefinierten User
Knöpfen User_x zu wählen
Holding Register,
A / B
2. Byte
12
00
Holding Register,
A-B-C-D
LWord
41 56 52
56 52
41 AE
52 56
AE 41
