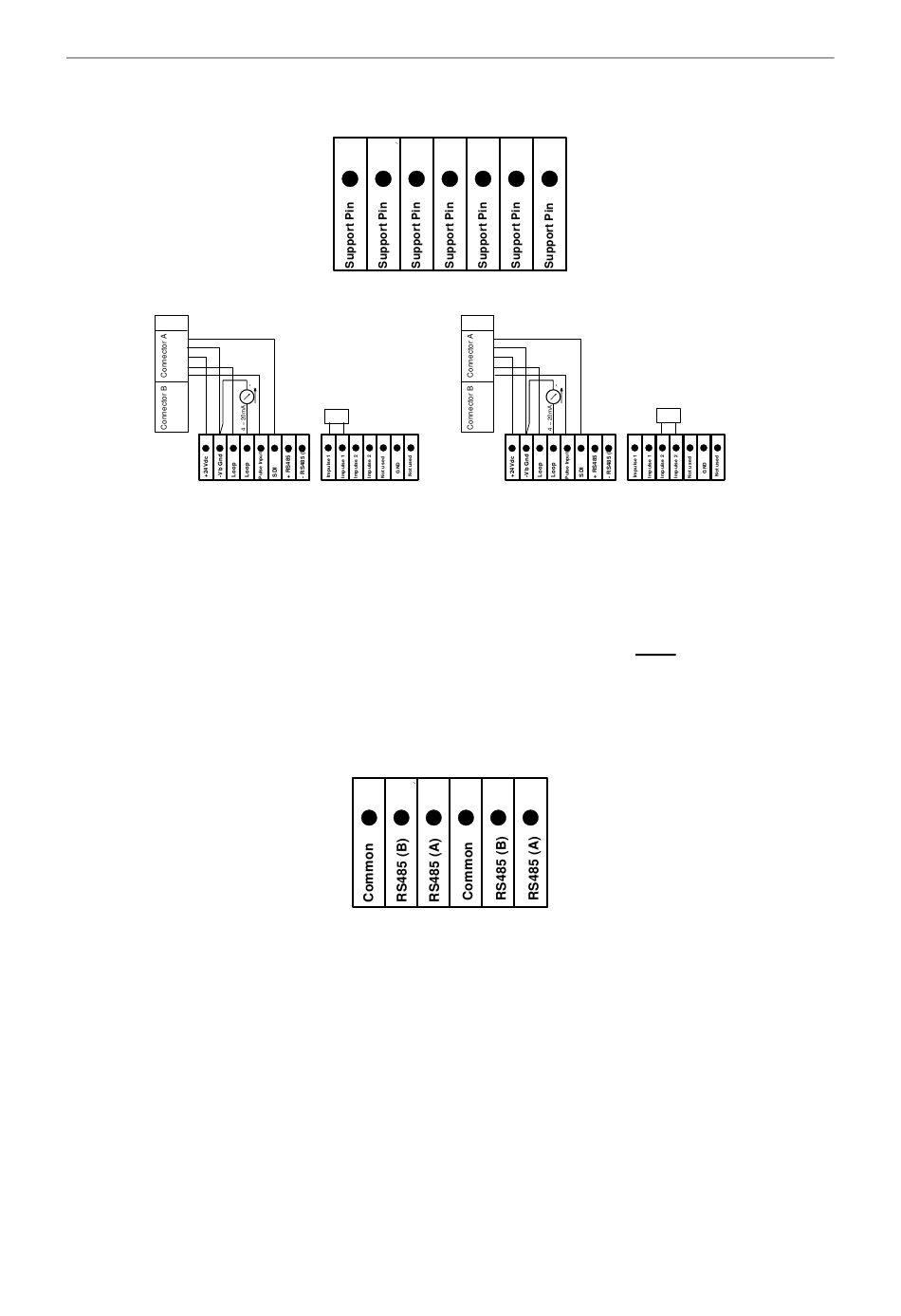

Anschluss- / Belegungsplan DS 400
10.2 Anschlussbelegung Stecker „D"

10.2.1 Basisversion (Support Impulsweiterleitung)

10.2.2 Option gal. getrennter Impuls

VA400
Braun
1
Weiss
2
3 Blau
4 Schwarz
5 Grau
1
2
3
4
5
1 2 3
A1 oder B1
Bei Systemen mit 2 Digitalboards (2x2 Digitalkanäle) kann auf Impulsausgang 1
entweder Impulseingang A1 oder B1, sowie auf Impulsausgang 2 entweder
Impulseingang A2 oder B2 geschaltet werden.
Nicht möglich ist Impulseingang A1 oder B1 auf Impulsausgang 2 bzw. Impulseingang
A2 oder B2 auf Impulsausgang 1.
Parallel Beschaltung der Impulseingänge A1 u.B1 bzw. A2 u.B2 ist nicht erlaubt.
10.3 Anschlussbelegung Stecker „E" (RS485 – Modbus - Slave Ausgang)
DS 400 V1.33
(galv. getrennter Impulsausgang / Impulsweiterleitung)
1 2 3
+
Impulsausgang 1
Z
Galv. getrennt
1 2 3 4 5 6 7
4 5 6 7 8
D
Impuls- /Ethernetboard
Digitalboard
1 2
4 5 6 7
VA400
Braun
1
Weiss
2
3 Blau
4 Schwarz
5 Grau
1
2
+
3
4
5
1 2 3 4 5 6 7
A2 oder B2
Digitalboard
3 4 5 6
Impulsausgang 2
Z
Galv. getrennt
1 2 3 4 5 6 7
8
D
Impuls- /Ethernetboard
