Sensor-Einstellung / Typ VA 5xx

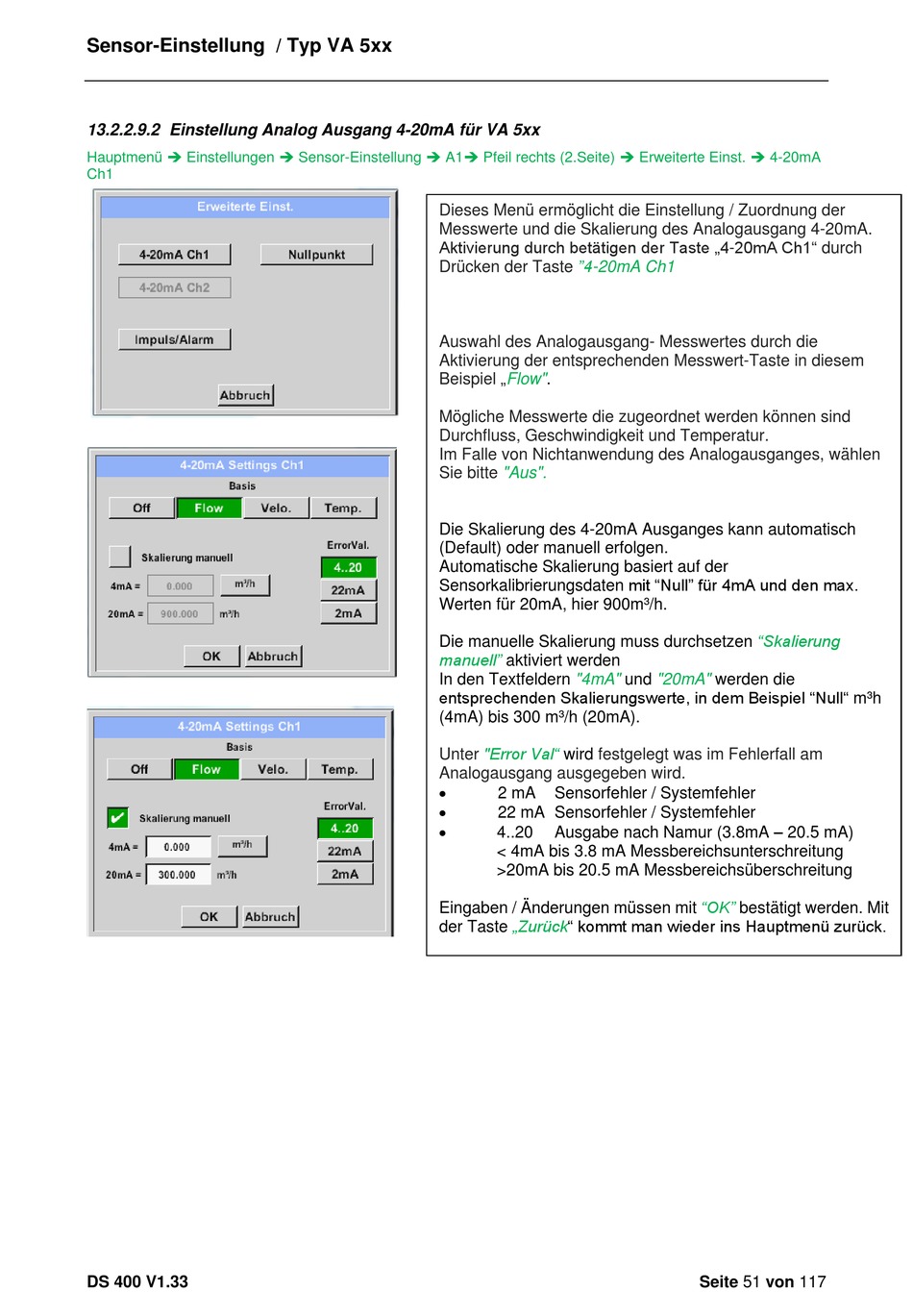

13.2.2.9.2 Einstellung Analog Ausgang 4-20mA für VA 5xx
Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  4-20mA
Ch1
DS 400 V1.33
Dieses Menü ermöglicht die Einstellung / Zuordnung der
Messwerte und die Skalierung des Analogausgang 4-20mA.
Aktivierung durch betätigen der Taste „4-20mA Ch1" durch
"4-20mA Ch1
Drücken der Taste
Auswahl des Analogausgang- Messwertes durch die
Aktivierung der entsprechenden Messwert-Taste in diesem
„Flow".
Beispiel
Mögliche Messwerte die zugeordnet werden können sind
Durchfluss, Geschwindigkeit und Temperatur.
Im Falle von Nichtanwendung des Analogausganges, wählen
Sie bitte "Aus".
Die Skalierung des 4-20mA Ausganges kann automatisch
(Default) oder manuell erfolgen.
Automatische Skalierung basiert auf der
Sensorkalibrierungsdaten mit "Null" für 4mA und den max.
Werten für 20mA, hier 900m³/h.
Die manuelle Skalierung muss durchsetzen
manuell"
aktiviert werden
In den Textfeldern "4mA"
entsprechenden Skalierungswerte, in dem Beispiel "Null" m³h
(4mA) bis 300 m³/h (20mA).
"Error Val"
Unter wird festgelegt was im Fehlerfall am
Analogausgang ausgegeben wird.

2 mA Sensorfehler / Systemfehler

22 mA Sensorfehler / Systemfehler

Ausgabe nach Namur (3.8mA – 20.5 mA)
4..20
< 4mA bis 3.8 mA Messbereichsunterschreitung
>20mA bis 20.5 mA Messbereichsüberschreitung
Eingaben / Änderungen müssen mit
der Taste „Zurück" kommt man wieder ins Hauptmenü zurück.
"Skalierung
und "20mA" werden die
"OK"
bestätigt werden. Mit
Seite 51 von 117
