Sensor-Einstellung / Typ „Modbus"

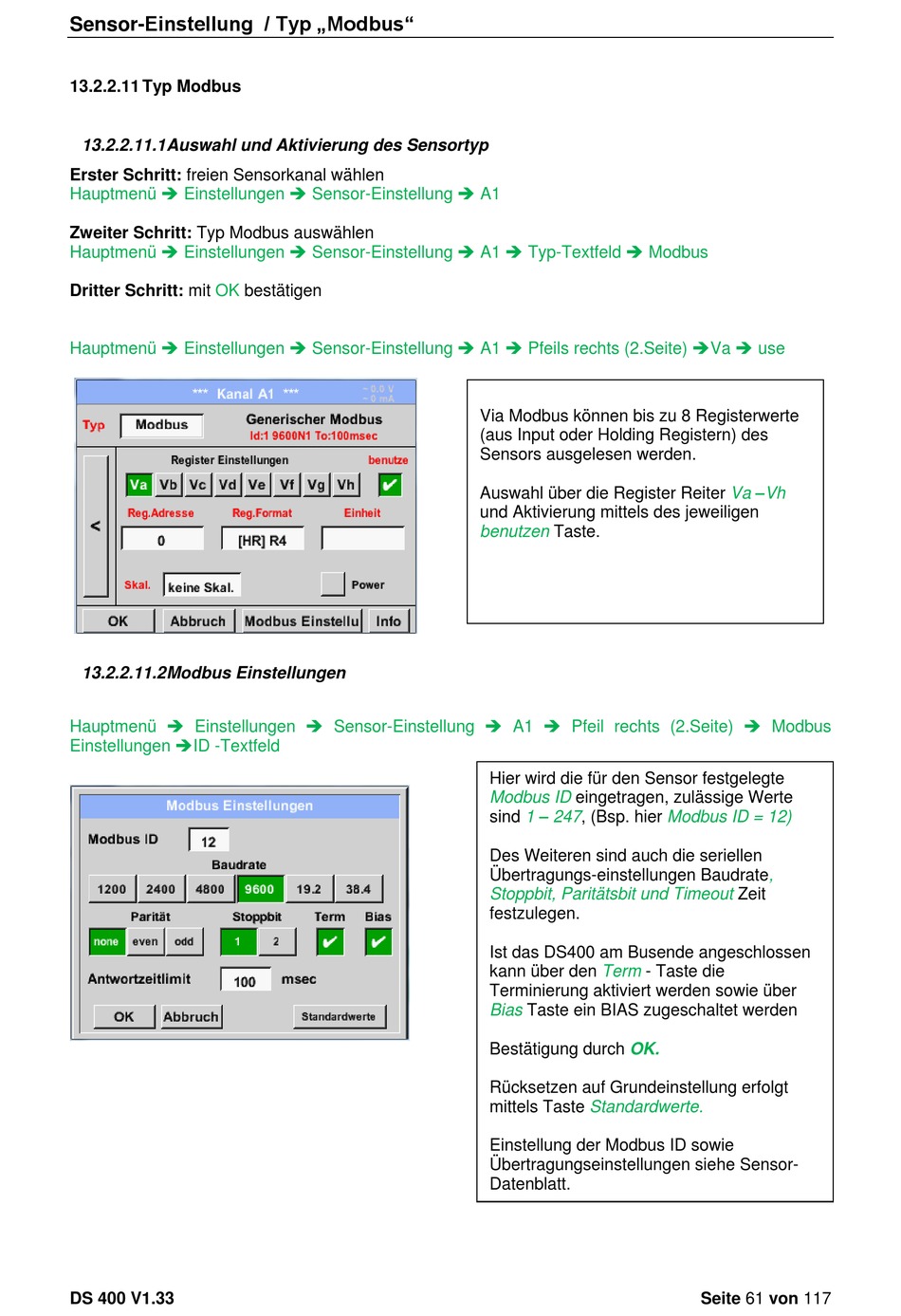

13.2.2.11 Typ Modbus

13.2.2.11.1 Auswahl und Aktivierung des Sensortyp

Erster Schritt: freien Sensorkanal wählen
Hauptmenü  Einstellungen  Sensor-Einstellung  A1
Zweiter Schritt: Typ Modbus auswählen
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Typ-Textfeld  Modbus
Dritter Schritt: mit OK
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeils rechts (2.Seite) Va  use

13.2.2.11.2 Modbus Einstellungen

Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeil rechts (2.Seite)  Modbus
Einstellungen ID -Textfeld
DS 400 V1.33
bestätigen
Via Modbus können bis zu 8 Registerwerte
(aus Input oder Holding Registern) des
Sensors ausgelesen werden.
Auswahl über die Register Reiter
und Aktivierung mittels des jeweiligen
benutzen Taste.
Hier wird die für den Sensor festgelegte
Modbus ID eingetragen, zulässige Werte
1 –
sind 247, (Bsp. hier
Des Weiteren sind auch die seriellen
Übertragungs-einstellungen
Stoppbit, Paritätsbit und Timeout
festzulegen.
Ist das DS400 am Busende angeschlossen
kann über den Term - Taste die
Terminierung aktiviert werden sowie über
Bias Taste ein BIAS zugeschaltet werden
Bestätigung durch OK.
Rücksetzen auf Grundeinstellung erfolgt
mittels Taste Standardwerte.
Einstellung der Modbus ID sowie
Übertragungseinstellungen siehe Sensor-
Datenblatt.
Va –Vh
Modbus ID = 12)
Baudrate,
Zeit
Seite 61 von 117
