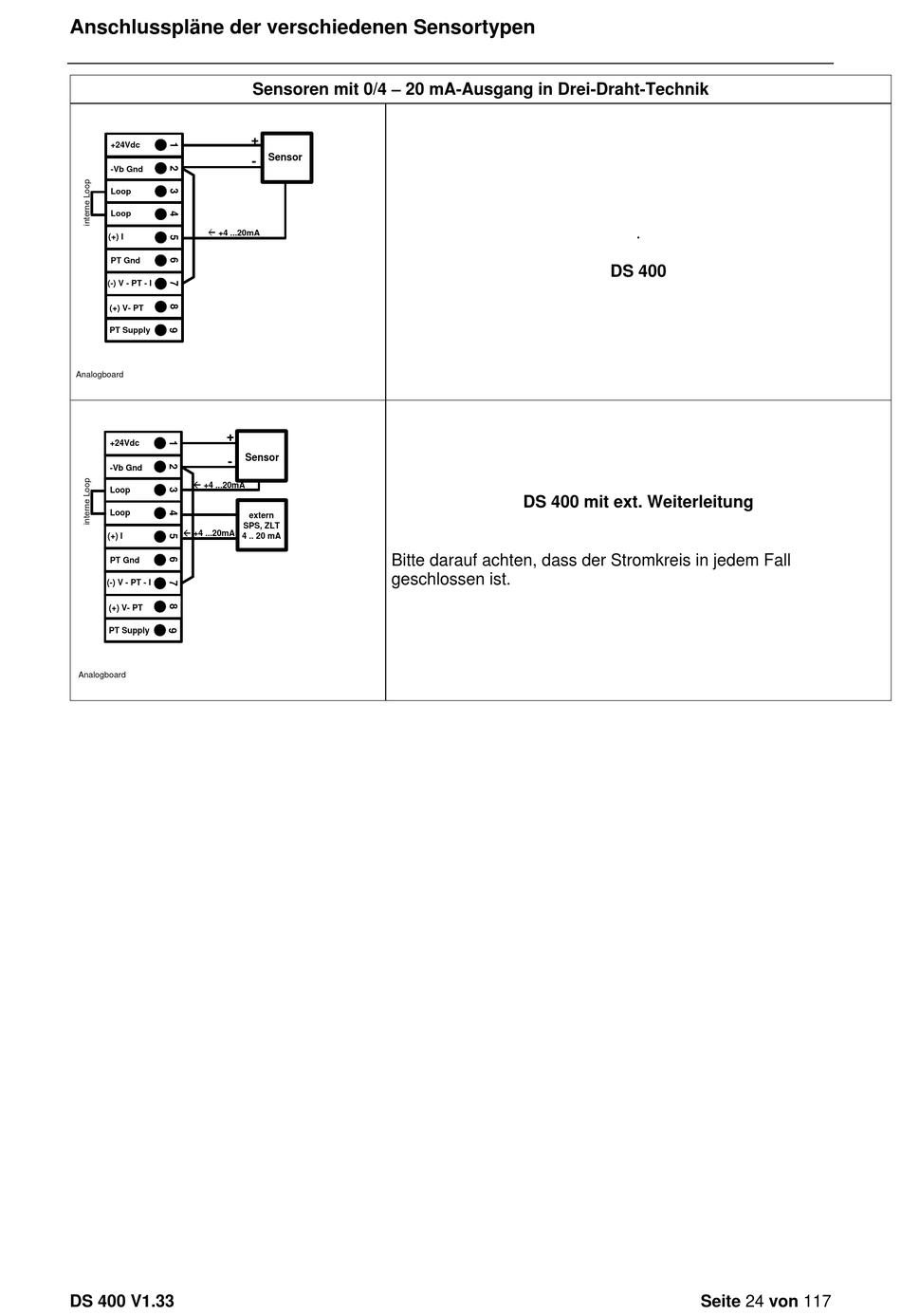

Anschlusspläne der verschiedenen Sensortypen
+24Vdc
-Vb Gnd
Loop
Loop
ß +4 ...20mA
(+) I
PT Gnd
(-) V - PT - I
(+) V- PT
PT Supply
Analogboard
+
+24Vdc
-
-Vb Gnd
ß +4 ...20mA
Loop
Loop
ß +4 ...20mA
(+) I
PT Gnd
(-) V - PT - I
(+) V- PT
PT Supply
Analogboard
DS 400 V1.33
Sensoren mit 0/4 – 20 mA-Ausgang in Drei-Draht-Technik
+
Sensor
-
Sensor
extern
SPS, ZLT
4 .. 20 mA
Bitte darauf achten, dass der Stromkreis in jedem Fall
geschlossen ist.
.
DS 400
DS 400 mit ext. Weiterleitung
Seite 24 von 117
