Anschlusspläne der verschiedenen Sensortypen

11.6 Drei- und Vierleiter-Spannungsgeber 0 - 1/10/30 VDC

+
+24Vdc
-
-Vb Gnd
Loop
Loop
(+) I
PT Gnd
(-) V - PT - I
(+) V- PT
ß 0...1 / 10 / 30 Vdc
PT Supply
Analogboard
+
+24Vdc
-
-Vb Gnd
Loop
Loop
(+) I
PT Gnd
(-) V - PT - I
(+) V- PT
ß 0...1 / 10 / 30 Vdc
PT Supply
Analogboard
DS 400 V1.33
Sensor
Sensor
-
+

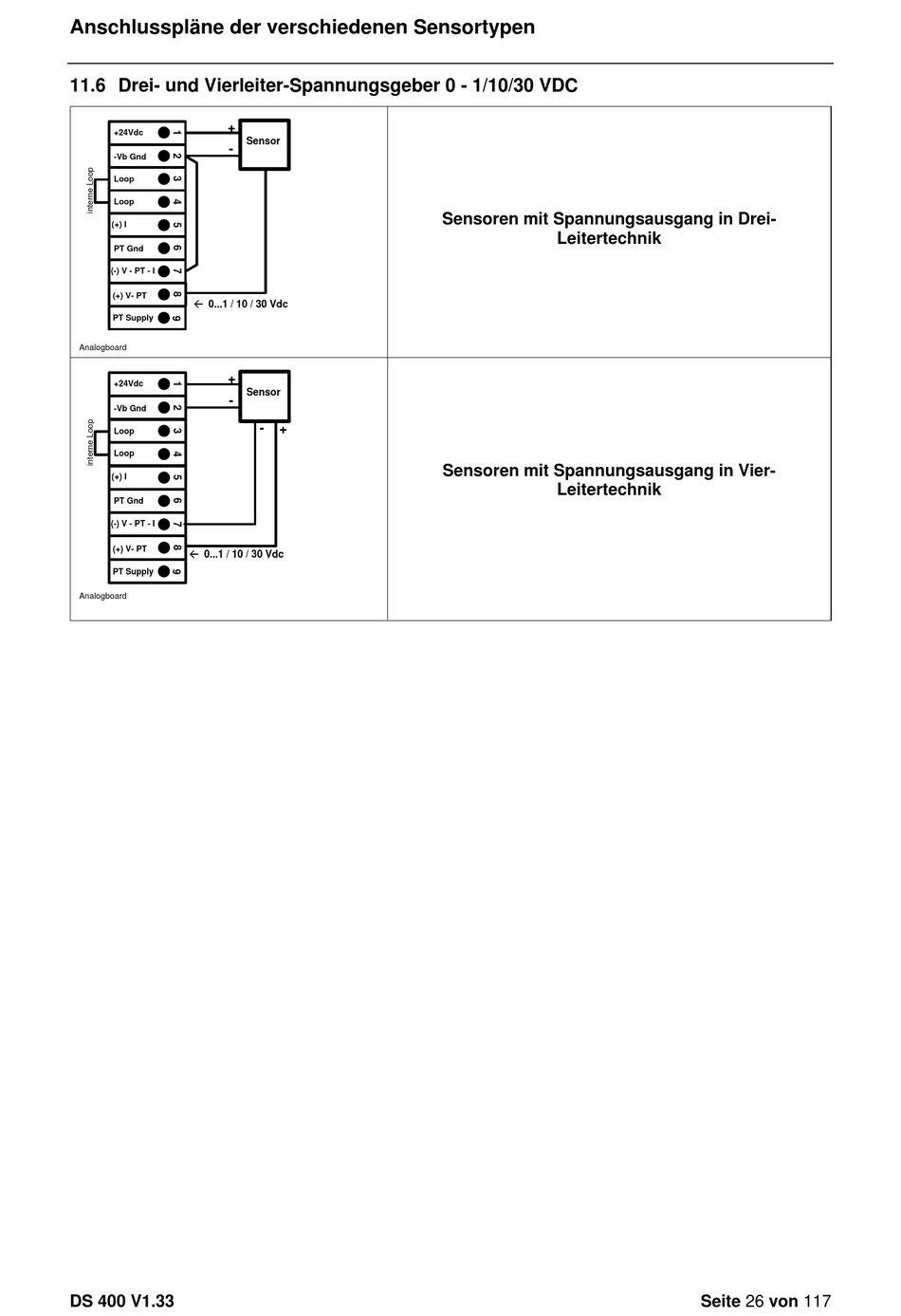

Sensoren mit Spannungsausgang in Drei-
Leitertechnik
Sensoren mit Spannungsausgang in Vier-
Leitertechnik
