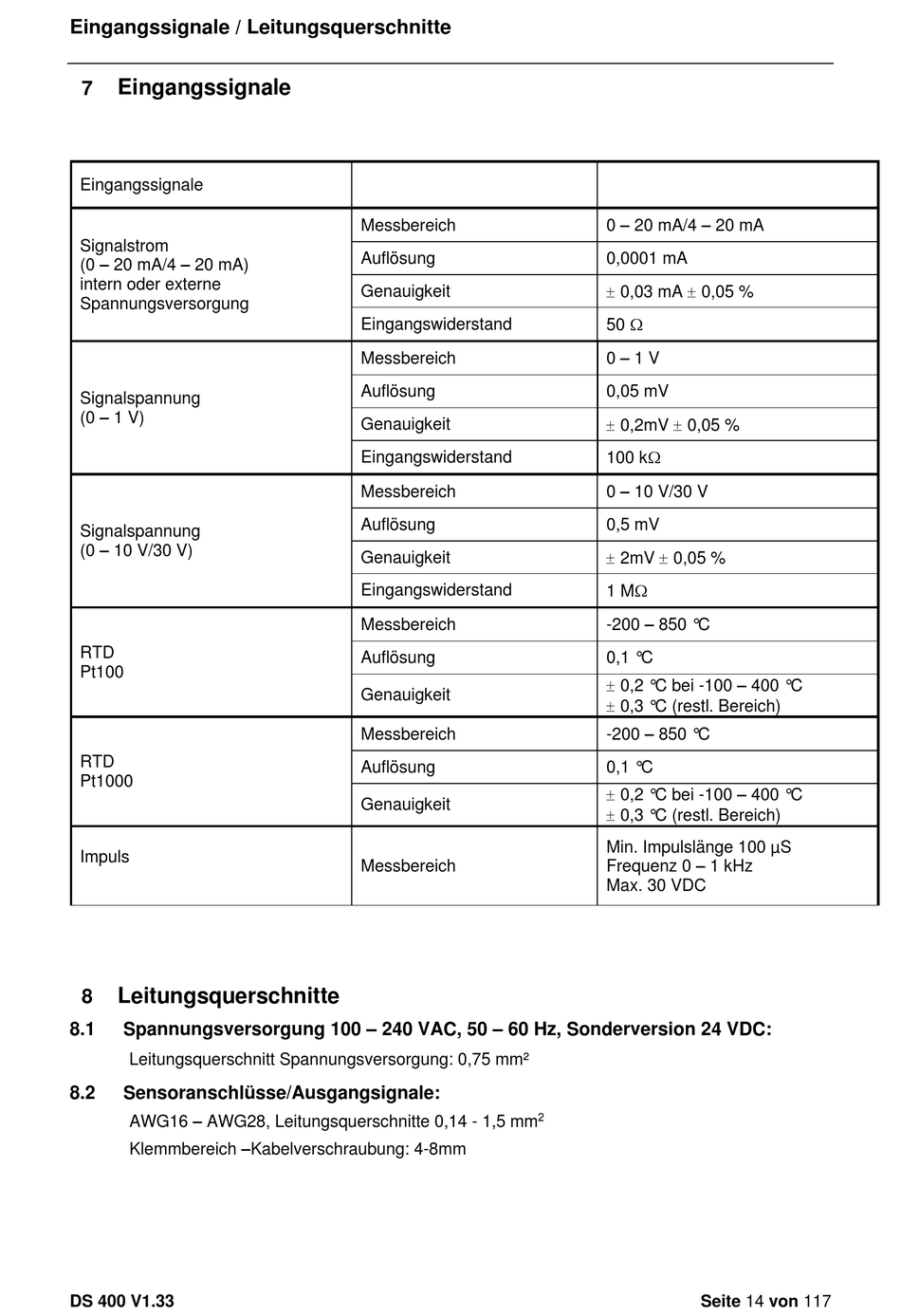

Eingangssignale / Leitungsquerschnitte

Eingangssignale

7
Eingangssignale
Signalstrom
(0 – 20 mA/4 – 20 mA)
intern oder externe
Spannungsversorgung
Signalspannung
(0 – 1 V)
Signalspannung
(0 – 10 V/30 V)
RTD
Pt100
RTD
Pt1000
Impuls

Leitungsquerschnitte

8
Spannungsversorgung 100 – 240 VAC, 50 – 60 Hz, Sonderversion 24 VDC:
8.1
Leitungsquerschnitt Spannungsversorgung: 0,75 mm²
8.2 Sensoranschlüsse/Ausgangsignale:
AWG16 – AWG28, Leitungsquerschnitte 0,14 - 1,5 mm
Klemmbereich –Kabelverschraubung: 4-8mm
DS 400 V1.33
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Eingangswiderstand
Messbereich
Auflösung
Genauigkeit
Messbereich
Auflösung
Genauigkeit
Messbereich
0 – 20 mA/4 – 20 mA
0,0001 mA
 0,03 mA  0,05 %
50 
0 – 1 V
0,05 mV
 0,2mV  0,05 %
100 k
0 – 10 V/30 V
0,5 mV
 2mV  0,05 %
1 M
-200 – 850 °C
0,1 °C
 0,2 °C bei -100 – 400 °C
 0,3 °C (restl. Bereich)
-200 – 850 °C
0,1 °C
 0,2 °C bei -100 – 400 °C
 0,3 °C (restl. Bereich)
Min. Impulslänge 100 µS
Frequenz 0 – 1 kHz
Max. 30 VDC
2
