Sensor-Einstellung / Alarm - Einstellung

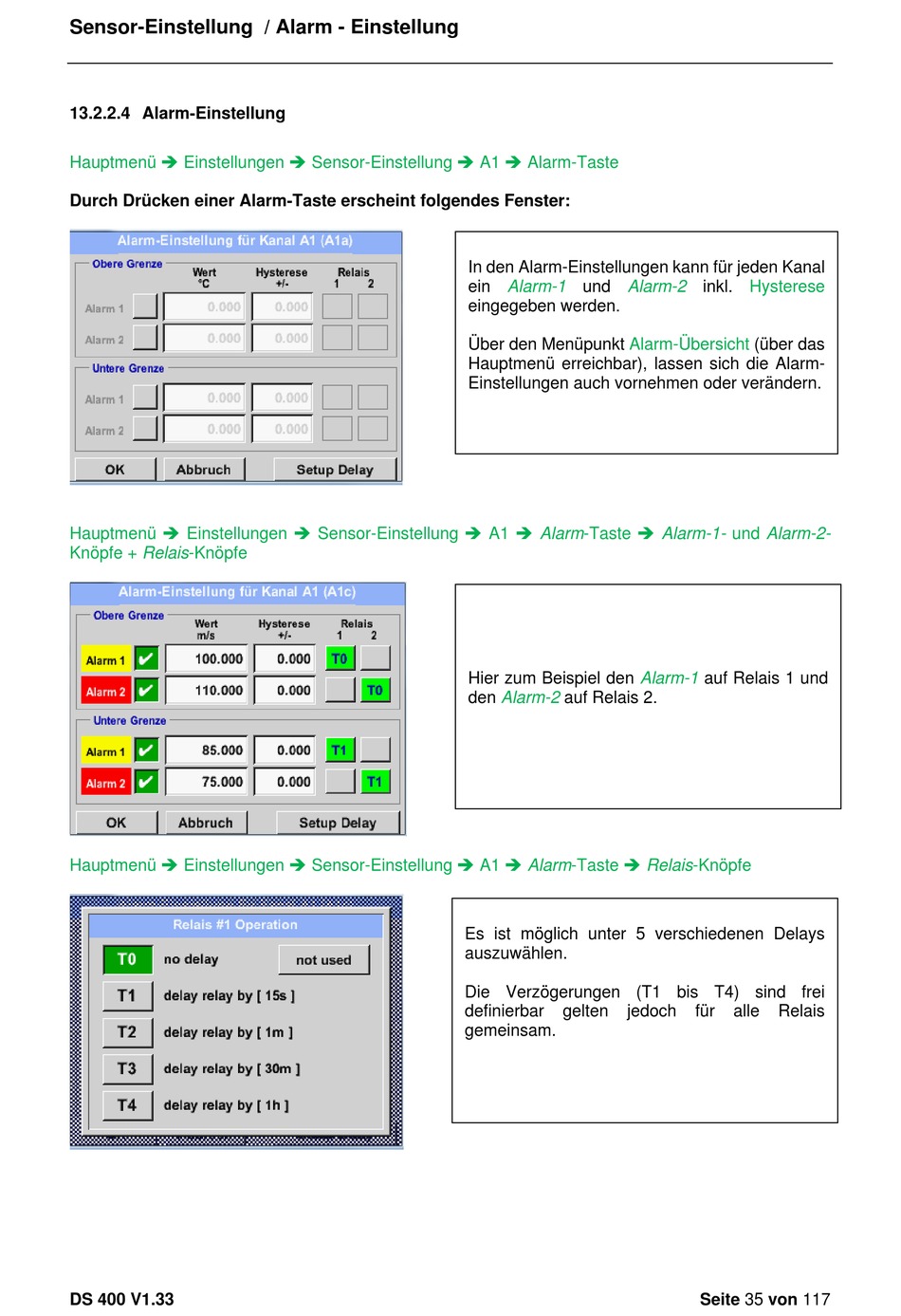

13.2.2.4 Alarm-Einstellung

Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Taste
Durch Drücken einer Alarm-Taste erscheint folgendes Fenster:
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Taste  Alarm-1- und Alarm-2-
Knöpfe + Relais-Knöpfe
Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Taste  Relais-Knöpfe
DS 400 V1.33
In den Alarm-Einstellungen kann für jeden Kanal
ein Alarm-1 und Alarm-2
eingegeben werden.
Über den Menüpunkt Alarm-Übersicht
Hauptmenü erreichbar), lassen sich die Alarm-
Einstellungen auch vornehmen oder verändern.
Hier zum Beispiel den
den Alarm-2 auf Relais 2.
Es ist möglich unter 5 verschiedenen Delays
auszuwählen.
Die Verzögerungen (T1 bis T4) sind frei
definierbar gelten jedoch
gemeinsam.
inkl. Hysterese
(über das
Alarm-1 auf Relais 1 und
für alle Relais
Seite 35 von 117
