CS Instruments DS400 Bedienungs- Und Installationsanleitung

Vorschau ausblenden Andere Handbücher für DS400:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
DE – Deutsch
Bedienungs- und Installationsanleitung
DS400

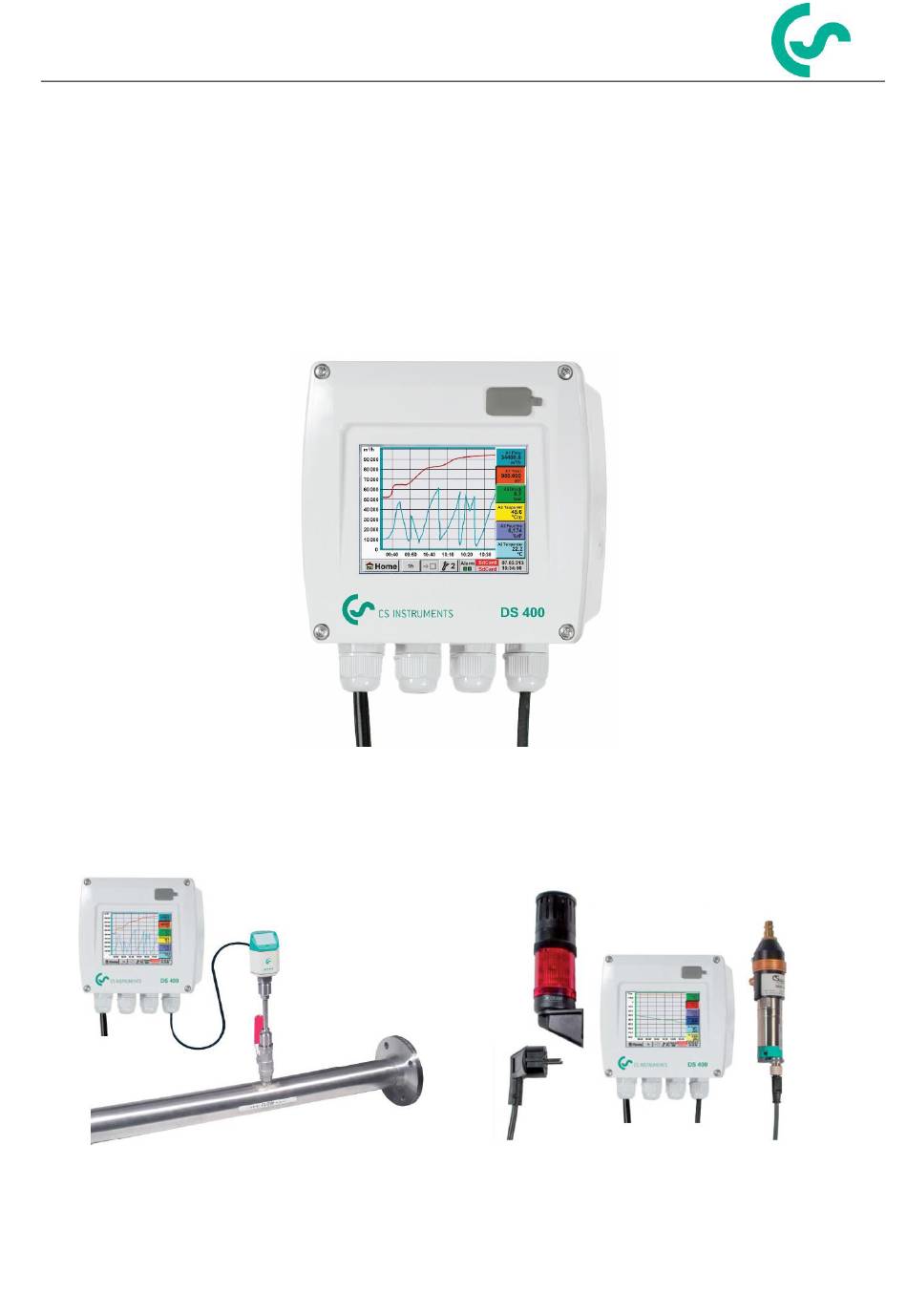

Intelligenter Bildschirmschreiber
inklusiv
Kurz-Bedienungsanleitung
Kurz-Bedienungsanleitung
Durchfluss-Messstation
Taupunkt-Set
DS 400
Seite 1 von 114

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CS Instruments DS400

Inhaltszusammenfassung für CS Instruments DS400

  • Seite 1 DE – Deutsch Bedienungs- und Installationsanleitung DS400 Intelligenter Bildschirmschreiber inklusiv Kurz-Bedienungsanleitung Kurz-Bedienungsanleitung Durchfluss-Messstation Taupunkt-Set DS 400 Seite 1 von 114...
  • Seite 2 Vorwort I. Vorwort Sehr geehrter Kunde, vielen Dank, dass Sie sich für das DS 400 entschieden haben. Bitte lesen Sie vor Montage und Inbetriebnahme diese Installations- und Betriebsanleitung aufmerksam durch und befolgen Sie unsere Hinweise. Nur bei genauer Beachtung der beschriebenen Vorschriften und Hinweise wird die einwandfreie Funktion des DS 400 und ein gefahrloser Betrieb sichergestellt.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis ...................... 3 Sicherheitshinweise ..................... 6 Kurzbedienungsanleitung Durchfluss-Messstation DS 400 ........7 Anschlussbelegung DS 400 mit Verbrauchssonde VA 400 ..........7 Anschlussbelegung DS 400 mit Verbrauchssonde VA 500 ..........7 Kurzbedienungsanleitung Taupunkt-Set DS 400 ............8 Anschlussbelegung für DS 400 mit FA 410 ..............8 Anschlussbelegung für DS 400 mit FA 510 ..............
  • Seite 4 Inhaltsverzeichnis Das DS 400 mit einem PC verbinden ...............25 Bedienung DS 400 ....................26 12.1 Hauptmenü (Home) ......................26 12.1.1 Initialisierung ........................26 12.1.2 Hauptmenü nach dem Einschalten .................. 27 12.2 Einstellungen ........................28 12.2.1 Passwort-Einstellung ....................... 28 12.2.2 Sensor-Einstellung ......................29 12.2.2.1 Auswahl des Sensortyps (Beispiel Typ CS-Digital Sensor) ........
  • Seite 5 Inhaltsverzeichnis 12.2.8 Virtuelle Kanäle (optional) ....................74 Option „Virtual Channels“ freischalten ..............74 12.2.8.1 12.2.8.2 Virtual Channels Einstellung..................75 12.2.8.3 Auswahl des Sensortyps ..................75 12.2.8.4 Konfiguration der einzelnen virtuellen Werte............76 12.2.8.4.1 Aktivierung der einzelnen virtuellen Werte ............76 12.2.8.4.2 Definition des Operanden ..................

  • Seite 6: Sicherheitshinweise

    Zusätzlich zu dieser Betriebsanleitung sind ggf. örtliche bzw. nationale Vorschriften zu beachten. Bei Unklarheiten oder Fragen zu dieser Anleitung oder dem Gerät setzen Sie sich bitte mit CS Instruments GMBH in Verbindung. Gefahr! Netzspannung! Durch Kontakt mit Netzspannung führenden, nicht isolierten Teilen, besteht die Gefahr eines elektrischen Schlages, welcher schwere Verletzungen und den Tod zur Folge haben kann.

  • Seite 7: Kurzbedienungsanleitung Durchfluss-Messstation Ds 400

    Blau/Blue Schwarz/Black Grau/Grey Impulsausgang Galv. getrennt Pulse output galv. isolated Schwarz/Black Grau/Grey DS400 internal bridge A1 – B2 Support pins Digitalboard Vor Inbetriebnahme lesen! 1. Druckbereich > 50 bar nicht überschreiten 2. Anströmrichtung des Sensors beachten 3. Spannhülse mit Anzugsdrehmoment Einbautiefe = x+y 20-30 Nm festziehen.

  • Seite 8: Kurzbedienungsanleitung Taupunkt-Set Ds 400

    Kurzbedienungsanleitungen Kurzbedienungsanleitung Taupunkt-Set DS 400 Anschlussbelegung für DS 400 mit FA 410 FA410 Sensoranschluß Braun /Brown Weiss/WWhite Blau/Blue Schwarz/Black Grau/Grey DS 400 interne Brücke A1 – B2 (Digitalboard) Anschlussbelegung für DS 400 mit FA 510 FA510 Braun /Brown Weiss/White Blau/Blue Schwarz/Black Grau/Grey DS 400 interne Brücke...

  • Seite 9: Taupunkt-Set Ds 400 Mit Option Alarmeinheit

    Kurzbedienungsanleitungen Taupunkt-Set DS 400 mit Option Alarmeinheit Taupunkt-Set steckfertig verdrahtet und konfiguriert, keine weiteren Einstellungen erforderlich. Alarmwerte sind ab Werk voreingestellt: Taupunkt-Set -20…+50 °Ctd auf Alarm 1: 8 °Ctd, Alarm 2: 12 °Ctd Taupunkt-Set -80…+20 °Ctd auf Alarm 1: -40 °Ctd, Alarm 2: -35 °Ctd bei Option Alarmeinheit: Alarm 1 rotes Dauerlicht Alarm 2 Hupe...

  • Seite 10: Einsatzgebiet

    Einsatzgebiet Einsatzgebiet Unsere langjährige, praktische Erfahrung in der Mess- und Regeltechnik wurde im neuen DS 400 umgesetzt. Von Messwerterfassung, automatischer Fühlererkennung, über Anzeige auf dem großen Farbdisplay, Alarmierung und Speicherung bis hin zum Fernauslesen über Webserver… - das alles ist mit dem DS 400 möglich.

  • Seite 11: Technische Daten Ds 400

    Technische Daten DS 400 Technische Daten DS 400 Abmessungen Wandgehäuse Maße: 118 x 115 x 98 mm, IP 44 5 x PG12 für Fühler und Versorgung, Alarmrelais Anschlüsse 1 x RJ45 Ethernet Anschluss Version Schaltschrank Schaltschrankausschnitt 92 x 92 x 75 mm Gewicht 545 g Gehäuse-Material...

  • Seite 12: Eingangssignale

    Eingangssignale / Leitungsquerschnitte Eingangssignale Eingangssignale 0 – 20 mA/4 – 20 mA Messbereich Signalstrom Auflösung 0,0001 mA (0 – 20 mA/4 – 20 mA) intern oder externe  0,003 mA  0,05 % Genauigkeit Spannungsversorgung 50  Eingangswiderstand 0 – 1 V Messbereich Auflösung 0,05 mV...

  • Seite 13: Montage

    Montage / Schaltschrankeinbau Montage Das Gerät kann entweder in einen Schaltschrank eingebaut oder an einer Wand befestigt werden. Details siehe nachfolgende Zeichnungen. Zeichnung: Schaltschrankeinbau und Wandgehäuse DS 400 Seite 13 von 114...
  • Seite 14 Montage / Schaltschrankeinbau DS 400 Seite 14 von 114...

  • Seite 15: Anschluss- / Belegungsplan Ds 400

    Anschluss- / Belegungsplan DS 400 Anschluss- / Belegungsplan DS 400 Anschlußbelegung Stecker „A1 – B2“ (Analog- und Digitalkanäle) Analog Board Digital Board Brücken sind intern auf beiden Boards vorhanden Je nach gewählter Variante sind folgende Kombinationen möglich: Kombination Kanal D = Digitalkanal A = Analogkanal DS 400 Seite 15 von 114...

  • Seite 16: Anschlussbelegung Stecker „D" (Galv. Getrennter Impulsausgang / Impulsweiterleitung)

    Anschluss- / Belegungsplan DS 400 Anschlussbelegung Stecker „D“ (galv. getrennter Impulsausgang / Impulsweiterleitung) 9.2.1 Basisversion (Support Impulsweiterleitung) 9.2.2 Option gal. getrennter Impuls VA400 VA400 Braun Braun Weiss Weiss Blau Blau Schwarz Schwarz Grau Grau Impulsausgang 1 Impulsausgang 2 Galv. getrennt Galv.

  • Seite 17: Anschlusspläne Der Verschiedenen Sensortypen

    Anschlusspläne der verschiedenen Sensortypen Anschlusspläne der verschiedenen Sensortypen Bei Verbrauchssensoren und bei Taupunktsensoren von CS Instruments besteht die Möglichkeit, die Messwerte als analoges Stromsignal 4 – 20 mA zur weiteren Prozessverarbeitung zur Verfügung zu stellen. In den Anschlussplänen ist die Abnahme des Stromsignals für eine externe SPS/ZLT bzw.

  • Seite 18: Anschluss Cs Verbrauchs-/Taupunktsensoren Serie Fa/Va 400

    Anschlusspläne der verschiedenen Sensortypen 10.2 Anschluss CS Verbrauchs-/Taupunktsensoren Serie FA/VA 400 DS 400 blau +24Vdc FA 410 weiss -Vb Gnd FA 400 Loop VA 400 Loop Sensor VA 420 Pulse Input braun Die digitale Datenübertragung zwischen DS 400 und den Sensoren FA 410/400 und VA 400/420 erfolgt über die SDI + RS485 (A) Busleitung.

  • Seite 19: Anschluss Impulssensoren

    Anschlusspläne der verschiedenen Sensortypen 10.4 Anschluss Impulssensoren Signalpegel 0: +24Vdc low = 0 – 0,7 VDC -Vb Gnd Loop Signalpegel 1: high = 2,5 – 30 VDC Loop (+) I 1 = 2.5V – 30V t = 400 µs 0 = 0V – 0.7V PT Gnd (-) V - PT - I max.

  • Seite 20: Analoges Zwei-, Drei- Und Vierleiter-Stromsignal

    Anschlusspläne der verschiedenen Sensortypen 10.5 Analoges Zwei-, Drei- und Vierleiter-Stromsignal Sensoren mit 4 - 20 mA-Ausgang in Zwei-Draht-Technik +24Vdc -Vb Gnd Loop Sensor Loop DS 400 (+) I PT Gnd (-) V - PT - I (+) V- PT PT Supply Analogboard +24Vdc DS 400 mit ext.

  • Seite 21: Sensoren Mit 0/4 - 20 Ma-Ausgang In Drei-Draht-Technik

    Anschlusspläne der verschiedenen Sensortypen Sensoren mit 0/4 – 20 mA-Ausgang in Drei-Draht-Technik +24Vdc Sensor -Vb Gnd Loop Loop ß +4 ...20mA (+) I PT Gnd DS 400 (-) V - PT - I (+) V- PT PT Supply Analogboard +24Vdc Sensor -Vb Gnd ß...

  • Seite 22: Sensoren Mit 0/4 - 20 Ma-Ausgang In Vier-Draht-Technik

    Anschlusspläne der verschiedenen Sensortypen Sensoren mit 0/4 – 20 mA-Ausgang in Vier-Draht-Technik +24Vdc Sensor -Vb Gnd Loop Loop ß +4 … 20mA (+) I DS 400 PT Gnd  +4 … 20mA (-) V - PT - I (+) V- PT PT Supply Analogboard +24Vdc...

  • Seite 23: Drei- Und Vierleiter-Spannungsgeber 0 - 1/10/30 Vdc

    Anschlusspläne der verschiedenen Sensortypen 10.6 Drei- und Vierleiter-Spannungsgeber 0 - 1/10/30 VDC +24Vdc Sensor -Vb Gnd Loop Loop Sensoren mit Spannungsausgang in Drei-Leitertechnik (+) I PT Gnd (-) V - PT - I (+) V- PT ß 0...1 / 10 / 30 Vdc PT Supply Analogboard +24Vdc...

  • Seite 24: Zwei-, Drei- Und Vierleiter-Anschlussbelegung Von Pt100/Pt1000/Kty81

    Anschlusspläne der verschiedenen Sensortypen 10.7 Zwei-, Drei- und Vierleiter-Anschlussbelegung von PT100/PT1000/KTY81 +24Vdc -Vb Gnd Loop Loop (+) I Zwei-Leiter PT100/PT1000/KTY81 PT Gnd (-) V - PT - I (+) V- PT PT Supply Analogboard +24Vdc -Vb Gnd Loop Loop (+) I Drei-Leiter PT100/PT1000/KTY81 PT Gnd (-) V - PT - I...

  • Seite 25: Das Ds 400 Mit Einem Pc Verbinden

    DS 400 mit dem PC verbinden Das DS 400 mit einem PC verbinden Wichtig: Die IP-Adressen von PC und DS 400 müssen statisch vergeben werden (DHCP aus) und sich im selben Netzwerk befinden. Wenn die IP-Adresse des DS 400 geändert wurde, muss das Gerät neu gestartet werden! Hinweis: IP-Adresse des DS 400: Siehe Kapitel, 12.2.4.3 Netzwerk-Einstellung...

  • Seite 26: Bedienung Ds 400

    Bedienung DS 400 / Hauptmenü Bedienung DS 400 Die Bedienung erklärt sich weitestgehend selbst und erfolgt menügeführt über das Touchpanel. Die Auswahl der jeweiligen Menüpunkte erfolgt über kurzes „antippen“ mit dem Finger oder einem weichen runden Stift. Achtung: Bitte keine Stifte oder sonstigen Gegenstände mit scharfen Kanten verwenden! Die Folie kann beschädigt werden! Nachdem Sensoren angeschlossen wurden, müssen diese auch konfiguriert werden.

  • Seite 27: Hauptmenü Nach Dem Einschalten

    Hauptmenü 12.1.2 Hauptmenü nach dem Einschalten Hard- und Status Datum und Intervall Datenlogger und Software-Version Alarmanzeige Datenlogger verbleibender Speicherplatz Uhrzeit Wichtig: Bevor die ersten Sensor-Einstellungen gemacht werden, sollten die Sprache und die Uhrzeit eingestellt werden. Hinweis: Kapitel 12.2.4.1 Sprache  ...

  • Seite 28: Hauptmenü  Einstellungen

    Einstellungen / Passwort-Einstellung 12.2 Einstellungen Die Einstellungen sind alle passwortgeschützt! Einstellungen oder Änderungen müssen generell mit bestätigt werden! Hinweis: Wenn zurück ins Hauptmenü gewechselt wird, und danach wieder eines der Einstellungs-Menüs aufgerufen wird, muss das Passwort erneut eingeben werden! Hauptmenü  Einstellungen Übersicht der Einstellungen 12.2.1 Passwort-Einstellung...

  • Seite 29: Sensor-Einstellung

    Sensor-Einstellung 12.2.2 Sensor-Einstellung Wichtig: Sensoren von CS INSTRUMENTS sind generell vorkonfiguriert und können direkt an einen freien Sensorkanal angeschlossen werden! Hauptmenü  Einstellungen  Sensor-Einstellung Nach der Eingabe des Passwortes erscheint eine Übersicht der verfügbaren Kanäle. Je nach Ausführung 2 oder 4 Kanäle.

  • Seite 30: Sensor-Einstellung / Typ Cs- Digital

    Sensor-Einstellung / Typ CS- Digital Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Typ-Textfeld  CS-Digital Es wird nun der Typ CS-Digital für die VA/FA 400 Serie gewählt und mit bestätigt. DS 400 Seite 30 von 114...

  • Seite 31: Sensor-Einstellung - Messdaten Bezeichnen Und Aufzeichnen

    Sensor-Einstellung - Messdaten bezeichnen und aufzeichnen 12.2.2.2 Die Messdaten bezeichnen und Auflösung der Nachkommastellen bestimmen Anmerkung: Auflösung der Nachkommastellen, Kurzname Wert-Name sind unter dem Werkzeugknopf finden! Werkzeugknopf: Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Werkzeugknopf Für den aufzuzeichnenden Wert kann ein Name mit 10 Zeichen eingeben werden, um...

  • Seite 32: Sensor-Einstellung / Alarm - Einstellung

    Sensor-Einstellung / Alarm - Einstellung 12.2.2.4 Alarm-Einstellung Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Knopf Durch Drücken eines Alarm-Knopfes erscheint folgendes Fenster: In den Alarm-Einstellungen kann für jeden Kanal ein Alarm-1 Alarm-2 inkl. Hysterese eingegeben werden. Über den Menüpunkt Alarm-Übersicht (über das Hauptmenü...
  • Seite 33 Sensor-Einstellung / Typ CS- Digital Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Knopf  Setup Delay Die Verzögerungen (T1 bis T4) sind frei definierbar gelten jedoch für alle Relais gemeinsam. Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Alarm-Knopf  Setup Delay  Textfeld Delay T1 Hier ist die gewünschte Verzögerungszeit für T1 festzulegen.

  • Seite 34: Sensor-Einstellung / Erweiterte Einstellungen

    Sensor-Einstellung / Erweiterte Einstellungen 12.2.2.5 Erweiterte Einstellung (Skalierung Analogausgang) Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeil rechts (2.Seite)  Erweiterte Einstellung Erweiterte Einstellungen kann festlegen, ob der 4-20mA-Analogausgang m³/h des Sensors auf der Durchflussmenge oder 293.0 der Geschwindigkeit basieren soll. 1000.0 110.0 Das grün unterlegte Textfeld ist ausgewählt!

  • Seite 35: Taupunktsensoren Fa 400 / Fa 410 Des Typ Cs-Digital (Sdi Bus))

    Textfeldes lassen sich folgende Optionen wählen. (Siehe Bild) Das DS 400 erkennt, ob es sich bei dem angeschlossenen Sensor um ein Durchfluss- 7,26 °Ctd oder Taupunkt-Sensor von CS Instruments handelt und stellt den CS-Digital Subtyp 31,35 %rF automatisch richtig ein.

  • Seite 36: Verbrauchssensor Va 400 / Va 420 Des Typ Cs-Digital (Sdi Bus)

    Textfeldes lassen sich folgende Optionen wählen. (Siehe Bild) Das DS 400 erkennt, ob es sich bei dem angeschlossenen Sensor um ein Durchfluss- 1165.200 m³/h oder Taupunkt-Sensor von CS Instruments handelt und stellt den CS-Digital Subtyp 27366 m³ automatisch richtig ein.
  • Seite 37 Sensor-Einstellung / Typ CS- Digital Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeil rechts (2.Seite) 100.00 1165.200 m³/h 1000.00 27366 m³ 20.00 180.000 m/s Durch das Drücken der weiß unterlegten Felder können Änderungen oder Einträge vorgenommen werden. Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeil rechts (2.Seite) Textfeld Durchmesser Wichtig: Hier...
  • Seite 38 Sensor-Einstellung / Typ CS- Digital Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Pfeil rechts (2.Seite)  Textfeld Gaskonstante Eine voreingestellte Auswahl passender Gaskonstanten. Anmerkung: Nach dem Bestätigen mit wird die Schrift wieder schwarz. Die Werte und Einstellungen wurden übernommen. Vorsicht: Referenztemperatur und Referenzdruck (Werkseinstellung 20°C, 1000hPa): Alle im Display angezeigten Volumenstromwerte (m³/h) und Verbrauchswerte (m³) beziehen...

  • Seite 39: Taupunktsensoren Fa 500 / Fa 510 Des Typ Fa5Xx (Rs485 Modbus)

    Sensor-Einstellung / Typ FA 5xx 12.2.2.8 Taupunktsensoren FA 500 / FA 510 des Typ FA5xx (RS485 Modbus) Erster Schritt: freien Sensorkanal wählen Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Zweiter Schritt: Typ FA 5xx auswählen (bestücktes Digitalboard für Kanal A1/A2) Hauptmenü...

  • Seite 40: Einstellungen Taupunkt-Sensor Fa 500 Fa 510

    Sensor-Einstellung / Typ FA 5xx 12.2.2.8.1 Einstellungen Taupunkt-Sensor FA 500 FA 510 12.2.2.8.2 Auswahl der Einheiten für Temperatur und Feuchte Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite) Auswahl Einheiten Temperatur Feuchte durch Betätigen der Felder °C, °F, g/m³...

  • Seite 41: Festlegung Des Referenzdruckes (Absolutdruck)

    Sensor-Einstellung / Typ FA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite) Druck-Einstellung  Sensor Bei Verwendung einer ext. Drucksonde, Erkennung ob Drucksonde verfügbar ist erfolgt automatisch z.B. hier am Sensoreingang B1, muss hierzu der Knopf Sensor aktiviert werden.

  • Seite 42: Kalibrierung

    Sensor-Einstellung / Typ FA 5xx 12.2.2.8.5 Kalibrierung Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite) Kalibrierung Hier kann eine Einpunkt-Kalibrierung durchgeführt werden. „Referenz Wert“ Dazu in das Textfeld neuen korrekten Taupunkt eintragen. Danach durch betätigen Taste „Kalibrierung“ den eingebenden Referenz Wert übernehmen.

  • Seite 43: Verbrauchssensor Des Typ Va5Xx

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9 Verbrauchssensor des Typ VA5xx (RS485 Modbus Erster Schritt: freien Sensorkanal wählen Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Zweiter Schritt: Typ VA 5xx auswählen (bestücktes Digitalboard für Kanal A1/A2) Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Typ-Textfeld  VA 5xx Nach Drücken des Textfeldes lassen sich folgende Optionen wählen.

  • Seite 44: Einstellungen Va 5Xx

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.1 Einstellungen VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Für jedes Textfeld kann entweder ein Wert oder eine Einheit festgelegt werden Die Einstellungen werden eingegeben durch aktivieren des entsprechenden Textfeldes, je nach Feld ist ein Wert einzugeben oder eine Einheit auszuwählen.

  • Seite 45: Einstellung Gaskonstante

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.1.2 Einstellung Gaskonstante Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Gaskonstante Für alle Gasarten die in Blau dargestellt sind und den Zusatz (real) haben ist eine Echtgaskalibrierungskuve im Sensor hinterlegt. Auswahl des gewünschten Gases durch Aktivierung der jeweiligen Taste und “OK”...

  • Seite 46: Einstellung Der Referenz Bedingungen

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.1.3 Einstellung der Referenz Bedingungen Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Ref. Druck Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Ref. Druck Einheit Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Ref. Temp. Hauptmenü...

  • Seite 47: Einstellung Verbrauchszählerwert Und Verbrauchszählereinheit

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.1.2 Einstellung Verbrauchszählerwert und Verbrauchszählereinheit Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Textfeld Verbrauch Der Sensor ermöglicht die Übernahme eines Verbrauchszähler Startwertes. Eingabe des Wertes erfolgt im Textfeld "Zählerstand" Der Zählerstand kann in verschiedenen Einheiten dargestellt werden Auswahl der Einheit durch aktivieren des Textfeldes “Zählerstand Einheit”.

  • Seite 48: Einstellung Analog Ausgang 4-20Ma Für Va 5Xx

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.2 Einstellung Analog Ausgang 4-20mA für VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  4-20mA Dieses Menü ermöglicht die Einstellung / Zuordnung der Messwerte und die Skalierung des Analogausgang 4-20mA. Aktivierung durch betätigen der Taste „4-20mA Ch1“...

  • Seite 49: Einstellung Impuls / Alarm Ausgang Für Va 5Xx

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.3 Einstellung Impuls / Alarm Ausgang für VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Pulse / Alarm Der Impulsausgang der VA 5xx Sensoren kann sowohl als Impuls- wie auch als Alarmausgang definiert werden Die entsprechende Funktion mittels den Tasten “Impulse”...

  • Seite 50: Einstellung Nullpunkt Uns Schleichmengenunterdrückung Für Va 5Xx

    Sensor-Einstellung / Typ VA 5xx 12.2.2.9.4 Einstellung Nullpunkt uns Schleichmengenunterdrückung für VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1 Pfeil rechts (2.Seite)  Erweiterte Einst.  Zeropoint Mit diesen Funktionen können folgende Einstellungen vorgenommen werden. 2.045 2.045 Zeropoint Nullpunktabgleich): Zeigt der Sensor im eingebauten Zustand ohne Durchfluss bereits einen Durchflusswert von >...

  • Seite 51: Sensor-Einstellung / Konfiguration Von Analogsensoren

    Sensor-Einstellung / Konfiguration von Analogsensoren 12.2.2.10 Konfiguration von Analogsensoren Verwendung nur bei DS 400 Varianten mit bestücktem Analogboard möglich. Kurzer Überblick der möglichen Einstellungen mit Beispielen. Für CS-Digitalsiehe Kapitel 12.2.2.1 Auswahl des Sensortyps (Beispiel Typ CS-Digital Sensor) 12.2.2.6 Taupunktsensor mit dem Typ CS-Digital.
  • Seite 52 Sensor-Einstellung / Typ VA 5xx Setze-Wert-auf-Knopf (Offset) können die Messdaten des Sensors auf einen bestimmten Wert gesetzt werden. Die positive oder negative Differenz des Offsets wird angezeigt. Mit dem Reset-Knopf kann der Offset wieder auf null gesetzt werden. Hauptmenü  Einstellungen  Sensor-Einstellung  B1  Einheit Textfeld Eine voreingestellte Auswahl passender Einheiten bei Typ 0 - 1/10/30 V...

  • Seite 53: Typ Pt100X Und Kty81

    Sensor-Einstellung / Typ VA 5xx 12.2.2.10.2 Typ PT100x und KTY81 Hauptmenü  Einstellungen  Sensor-Einstellung  B2  Typ Textfeld  PT100x Name 0,00 Hier den Sensortyp PT100 und die Einheit ltr/min 0.00 in °C ausgewählt. Alternativ können die 2345678 Sensortypen PT1000 und KTY81, sowie die...

  • Seite 54: Typ Impuls (Impulswertigkeit)

    Sensor-Einstellung / Typ VA 5xx 12.2.2.10.3 Typ Impuls (Impulswertigkeit) Hauptmenü  Einstellungen  Sensor-Einstellung  B2  Typ Textfeld  Impuls Normalerweise steht der Zahlenwert mit Name Einheit für 1 Impuls auf dem Sensor und kann diesen direkt ins 1 Impuls = Textfeld eingetragen.
  • Seite 55 Sensor-Einstellung / Typ VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  B2  Pfeil rechts (2.Seite)  Verbrauch m³/h m³/h m³/min Einheiten für den momentanen Verbrauch Impuls. Hinweis: Beispiel mit der Einheit Kubikmeter! Hauptmenü  Einstellungen  Sensor Einstellung  B2  Pfeil rechts (2.Seite)  Einheit Zähler m³...

  • Seite 56: Typ Kein Sensor

    Sensor-Einstellung / Typ „No Sensor“ 12.2.2.10.4 Typ kein Sensor Hauptmenü  Einstellungen  Sensor-Einstellungen  A2  Typ Textfeld  kein Sensor Dient dazu, einen momentan nicht benötigten Kanal, als nicht konfiguriert zu deklarieren. Geht man bei Typ kein Sensor zurück zu den Sensoreinstellungen, erscheinen die Kanäle frei.

  • Seite 57: Typ Modbus

    Modbus ID = 12) Des Weiteren sind auch die seriellen Übertragungs-einstellungen Baudrate, Stoppbit, Paritätsbit und Timeout Zeit festzulegen. Ist das DS400 am Busende angeschlossen kann über den Term -Knopf die Terminierung aktiviert werden sowie über Bias Knopf ein BIAS zugeschaltet werden Bestätigung durch...
  • Seite 58 R4 (32b) = Fließkommazahl Byte Order: Die Größe eines Modbusregister beträgt 2 Byte. Für einen 32 Bit Wert werden vom DS400 zwei Modbusregister ausgelesen. Entsprechend wird für einen 16bit Wert nur ein Register gelesen. Die Modbusspezifikation definiert nur unzureichend die Bytereihenfolge mit der Werte übertragen werden.
  • Seite 59 Sensor-Einstellung / Typ VA 5xx Beispiele : Holding Register - UI1(8b) - Zahlenwert: 18 Auswahl Register Type Holding Register, Data Type U1(8b) und Byte Order A / B HByte LByte 18 => Data Order 1. Byte 2. Byte Holding Register – UI4(32) - Zahlenwert: 29235175522  AE41 5652 Auswahl Register Type Holding Register,...
  • Seite 60 Sensor-Einstellung / Typ VA 5xx Hauptmenü  Einstellungen  Sensor-Einstellung  A1  Skal. -Textfeld Die Verwendung dieses Faktors ermöglicht die Anpassung des Ausgabewertes um denselben. Hauptmenü  Einstellungen  Sensor-Einstellung  A1  OK Mit betätigen des Knopfes werden Eingaben übernommen und gespeichert.

  • Seite 61: Vordefinierter Sensor (Custom Sensor)

    Vordefinierter Sensor (Custom Sensor) 12.2.2.12 Vordefinierter Sensor (Custom Sensor) Bei regelmäßiger Verwendung von verschieden Sensoren bzw. Sensoreinstellungen besteht die Möglichkeit basierend auf einer Grundversion sogenannte vordefinierte Sensoren( Custom Sensor) Einstellungen abzuspeichern und wieder einzulesen. Abgespeichert werden alle Settings des Sensors bis auf Aufzeichnen und Alarmeinstellungen. Vorsicht ! Bei Anwendung der Settings auf verschiedenen Kanäle, dann wird der Sensor-Name, Wert Name und Kurzname evtl.

  • Seite 62: Sensoreinstellung Importieren

    Vordefinierter Sensor (Custom Sensor) 12.2.2.12.2 Sensoreinstellung importieren Hauptmenü  Einstellungen  Sensoreinstellung  A1  Typ Textfeld  Custom Sensor Es werden alle schon gespeicherten Sensor- Settings aufgelistet, je nach ausgewähltem Speicherort USB Stick oder SD-Karte. Auswahl des Speichersortes mittels der Knöpfe oder SDCard Die gewünschten Sensor-Settings(File) auswählen...

  • Seite 63: Geräteeinstellung

    Geräte-Einstellung / Sprache 12.2.3 Geräteeinstellung Hauptmenü  Einstellungen  Geräteeinstellung Übersicht der Geräteeinstellungen 12.2.3.1 Sprache Hauptmenü  Einstellungen  Geräteeinstellung  Sprache Hier kann eine von 10 Sprachen für das DS 400 ausgewählt werden. DS 400 Seite 63 von 114...

  • Seite 64: Datum & Uhrzeit

    Geräte-Einstellung / Sprache 12.2.3.2 Datum & Uhrzeit Hauptmenü  Einstellungen  Geräteeinstellung  Datum & Zeit Durch Drücken des Zeitzone-Textfeldes und Eingabe der richtigen UTC, lässt sich weltweit die korrekte Uhrzeit einstellen. Die Sommer- und Winterzeitumstellung wird durch Drücken des Sommerzeit-Knopfes realisiert.

  • Seite 65: Netzwerk-Einstellung

    Geräte-Einstellung / Netzwerk-Einstellung 12.2.3.3 Netzwerk-Einstellung Hauptmenü  Einstellungen  Geräteeinstellung  Netzwerk-Einstellung Hier kann eine Verbindung, mit oder ohne DHCP, zu einem Rechner eingerichtet und hergestellt werden. Hinweis: Mit aktiviertem DHCP (grüner Haken) ist die automatische Einbindung des DS 400 in ein vorhandenes Netzwerk, ohne...

  • Seite 66: Modbus (Slave)

    Durch betätigen der Taste Auf Standardwerte werden die voreingestellten Default-Werte gesetzt. Standardwerte: Baudrate: 19200 Stoppbit: Parität: even Ist das DS400 am Busende angeschlossen kann über den Term -Knopf die Terminierung aktiviert werden sowie über Bias Knopf ein BIAS zugeschaltet werden Mittels der Knöpfe...

  • Seite 67: Geräte-Einstellung /Relais

    Geräte-Einstellung /Relais 12.2.3.5 Relais Einstellungen Hauptmenü  Einstellungen  Geräteeinstellung Relais-Settings Bei einer Aktivierung der Relais-Knöpfe ist es möglich mittels der angezeigten Alarmmeldung eine Relaisabschaltung zuzulassen. Einstellung ist nur im Passwort geschütztem Menü Geräteeinstellung möglich. Standwerte bei Auslieferung: nicht erlaubt Bei Auftreten eines Alarm z.B.

  • Seite 68: Sd-Karte

    Hauptmenü  Einstellungen  Geräteeinstellung SD-Karte  SD-Karte löschen Mit Betätigen der Taste Reset Logger Datenbank werden die aktuell gespeicherten Daten für die Verwendung im DS400 gesperrt. Die Daten bleiben jedoch auf SD-Card gespeichert und sind für eine externe Verwendung verfügbar. Mit Betätigen der Taste SD-Karte löschen...

  • Seite 69: System

    System / System Update 12.2.3.7 System Übersicht der Systemeinstellungen 12.2.3.7.1 Systemeinstellungen sichern Wichtig: Vor dem Update die Geräteinstellung auf einen USB-Stick sichern! Hauptmenü  Import / Export Exportiere System Einstellungen Mit Hilfe von Exportiere System-Einstellungen können alle vorhandenen System-Einstellungen auf einen USB-Stick bzw.

  • Seite 70: Prüfung Auf Updates

    System / System update 12.2.3.7.3 Prüfung auf Updates Hauptmenü  Einstellungen  Geräteinstellung  System-Update  prüfe USB-Stick auf vorhandene Updates Wenn nach dem Drücken des Prüfe-USB Stick-auf-vorhandene-Updates-Knopfes folgende Meldungen im Fenster erscheinen, ist das DS 400 nicht richtig mit dem USB- Stick verbunden oder es sind keine Dateien vorhanden.

  • Seite 71: Reset-Werkseinstellungen

    System / Reset Werkeistellungen 12.2.3.7.6 Reset-Werkseinstellungen Hauptmenü  Einstellungen  Geräteinstellung  System  Zurücksetzen auf Standardeinstellungen Bei Bedarf kann hier durch drücken des Neu-Starten-Knopfes das DS 400 neu gebootet werden. DS 400 Seite 71 von 114...

  • Seite 72: Touchscreen Kalibrieren

    Geräte-Einstellung / Touchscreen kalibrieren / Helligkeit einstellen 12.2.3.8 Touchscreen kalibrieren Hauptmenü  Einstellungen  Berührungsbildschirm-Kalibrierung Falls nötig, kann hier die Bildschirmkalibrierung geändert werden. Kalibrieren drücken und es erscheint, 1. links oben, 2. rechts unten 3, links unten, 4. Rechts oben und 5. in der Mitte ein Kalibrierungskreuz.

  • Seite 73: Geräteeinstellung / Reinigung Und System Übersicht

    Geräteeinstellung / Reinigung und System Übersicht 12.2.5 Reinigung Hauptmenü  Einstellungen  Reinigen Diese Funktion kann zur Reinigung des Touchpanels während laufender Messungen genutzt werden. Sollte eine Minute zur Reinigung nicht ausreichen, kann der Vorgang jederzeit widerholt werden. Sollte die Reinigung schneller beendet sein, so kann durch längeres Drücken (ein bis zwei Sekunden)

  • Seite 74: Virtuelle Kanäle (Optional)

    Virtuelle Kanäle 12.2.8 Virtuelle Kanäle (optional) Die Option „Virtual Channels“ bietet 4 zusätzliche Kanäle (keine HW Kanäle) für die Darstellung von Berechnungen von HW-Kanäle, virtuellen Kanälen sowie frei definierbaren Konstanten miteinander. Pro virtuellem Kanal sind bis zu 8 Werteberechnungen mit jeweils 3 Operanden und 2 Operationen zu realisieren.

  • Seite 75: Virtual Channels Einstellung

    Virtuelle Kanäle 12.2.8.2 Virtual Channels Einstellung Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels „Virtual Channels“ Nach Aktivierung des Knopfes im Sensor Einstellung Menü erscheint eine Übersicht der verfügbaren 4 Kanälen Anmerkung: Standardmäßig sind keine Kanäle voreingestellt. 12.2.8.3 Auswahl des Sensortyps Hauptmenü...

  • Seite 76: Konfiguration Der Einzelnen Virtuellen Werte

    Virtuelle Kanäle Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1 Name Textfeld Jetzt kann noch ein Name eingetragen werden 12.2.8.4 Konfiguration der einzelnen virtuellen Werte Pro virtuellen Kanal können bis zu 8 virtuelle Werte berechnet werden welche jeweils separat aktiviert werden müssen: 12.2.8.4.1 Aktivierung der einzelnen virtuellen Werte Hauptmenü...
  • Seite 77 Virtuelle Kanäle Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1  1st Operand  Durch drücken eines Hardware oder virtuellen Kanal Knopfes z.B. öffnet sich eine Auswahlliste mit den pro Kanal verfügbaren Messkanälen bzw. Messwerten incl. definierten virtuellen Kanälen.

  • Seite 78: Definition Der Operationen

    Virtuelle Kanäle 12.2.8.4.3 Definition der Operationen Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1 Pfeil rechts (2.Seite)  1st Operation Durch drücken auf das Textfeld 1st Operation gelangen Sie in eine Liste mit den verfügbaren mathematischen Operanden Auswahl und Übernahme des Operanten erfolgt durch...
  • Seite 79 Virtuelle Kanäle Für die Eingabe der neuen Einheit Knopf Edit drücken. Einheit definieren und mit übernehmen. ß Mittels der Knöpfe kann die Eingabe korrigiert werden. ß Knopf löscht letztes Zeichen Knopf löscht Wert komplett Wichtig Bei Anwendung aller Werte und Operatoren sind Berechnungen mit 3 Werten und 2 Operanden möglich wobei dann nach folgender Formel aufgelöst wird: Beispiel: V1a = (1st Operand 1st operation 2nd Operand) 2nd operation 3rd Operand...

  • Seite 80: Auflösung Der Nachkommastellen Datenwerte Bezeichnen Und Aufzeichnen

    Virtuelle Kanäle 12.2.8.5 Auflösung der Nachkommastellen Datenwerte bezeichnen und aufzeichnen Hauptmenü  Einstellungen  Sensor Einstellungen  Virtual Channels  V1 Werkzeug-Knopf Auflösung der Nachkommastellen, Kurzname Wertname sind unter dem Werkzeugknopf zu finden Mit dem Aufzeichnen-Knopf werden die Daten ausgewählt die bei aktiviertem Datenlogger gespeichert werden Für den aufzuzeichnenden Wert...

  • Seite 81: Beispiel Berechnung „Spezifische Leistung

    Virtuelle Kanäle 12.2.8.6 Beispiel Berechnung „Spezifische Leistung“ Als Beispiel wird eine Kompressor-Anlage mit 3 Kompressoren zu Grunde gelegt. Verbrauchsmessung jeweils mit einer Verbrauchssonde VA400 an den Eingängen A1 – B1 sowie ein Stromzähler an Eingang B2. VA400 [m³] Stromzähler VA400 [m³] VA400 [m³] Berechnet wird der kompletter Verbrauch von Luft und Energie sowie die „Spezifische Leistung“...
  • Seite 82 Virtuelle Kanäle Resultat ist der Stromverbrauch ausgelesen vom Stromzähler V1a  kompletter Druckluftverbrauch 66090.2 m³ V1b  Stromverbrauch 4720.75 KWh Berechnung der spez. Leist. erfolgt hier mit mit Resultat 0,072 KWh/m³ Berechnung der Gesamtkosten erfolgt mit mit Resultat 991,36 € 0.21 66090.2 m³...

  • Seite 83: Analog Total (Optional)

    Analog-Total 12.2.9 Analog Total (optional) Die Option „Analog Total“ bietet die Möglichkeit einer Verbrauchsermittlung auch für Sensoren mit analogen Ausgängen z.B.: 0-1/10/30V bzw. 0/4 – 20mA. 12.2.9.1 Option „Analog Total“ freischalten Nach Erwerb der Option „Analog Total“ muss diese zuerst freigeschaltet werden. Hauptmenü...

  • Seite 84: Auswahl Des Sensortyps

    Analog Total 12.2.9.2 Auswahl des Sensortyps Siehe auch Kapitel 12.2.2.8 Konfiguration von Analogsensoren Hauptmenü  Einstellungen  Sensor Einstellungen  A1 Wurde noch kein Sensor konfiguriert, erscheint der Typ kein Sensor. Durch drücken auf das Textfeld Typ kein Sensor gelangen Sie in die Auswahlliste der Sensortypen (siehe nächsten Schritt).

  • Seite 85: Webserver (Optional)

    Webserver 12.2.10 Webserver (optional) Der Webserver ermöglicht Ihnen das Auslesen der Systeminformationen, Auslesen und Auswerten der Messdaten, einen nachträglichem Loggerstart und zudem einen E-Mailversand bei Grenzwertüberschreitungen über das Internet. Die einzelnen Funktionen sind über definierte geschützte Benutzerebnen zugänglich. Die Vergabe der Zugangsberechtigungen erfolgt durch den Systemadministrator. Übersicht Zugangsberechtigungen siehe Kapitel 12.2.10.4.

  • Seite 86: Einrichten Web Admin Password

    WebAdmin Password gewünschte Passwort mit >=8 Zeichen eintragen 12.2.10.3 Webserver Aufruf Mit einem Internet-Browser (IE, Firefox, Chrome) kann über IP-Adresse ihres DS400 der Webserver gestartet werden. http:// <IP-Adresse des DS400> Hinweis: Die IP-Adresse des DS400 finden Sie in den Kapitel 12.2.6 System Übersicht...

  • Seite 87: Webserver Rechtevergabe (Administrator)

    Webserver 12.2.10.4 Webserver Rechtevergabe (Administrator) 12.2.10.4.1 Zugangsberechtigungen Webserver Für einzelne Funktionen werden entsprechende Rechte benötigt siehe Tabelle „Zugriffsrechte“ Rechte AlarmMail Einrichten Info Status Anzeige Chart Gruppe Benutzer/Mail ohne Gast Anwender Operator Admin Tabelle Zugriffsrechte 12.2.10.5 Webserver Login Nach Auswahl « Anmelden » erscheint folgendes Menü Anmeldung als Administrator erfolgt mit Benutzername «...

  • Seite 88: Neuanlage Benutzer Und Passwort

    Webserver 12.2.10.6 Neuanlage Benutzer und Passwort Auswahl von Menüpunkt « Benutzer » (nur für Administratoren zugänglich) Hier können dann mehrere Benutzer sowie deren Zugangsberechtigungen angelegt werden. Benutzername : min. 4 Zeichen; max. 12 Zeichen Passwort : min. 4 Zeichen, max. 12 Zeichen Gruppe: siehe Zugriffsrechte Kapitel 12.2.10.4 Die Eingaben werden gespeichert mit «...
  • Seite 89 Webserver Für die Konfiguration benötigen Sie einen existierenden Mail Account sowie dessen Zugangsdaten Von Sender: angelegter Email Benutzername An Empfänger 1: EMail Adresse Empfänger 1 An Empfänger 2: EMail Adresse Empfänger 2 Mail-Konto Servername: Name des SMTP Postausgangsserver Ihres Providers Mail-Konto Benutzer: Email Adresse des Benutzers Mail-Konto Passwort: Benutzer Passwort für Email Account Es können max.

  • Seite 90: Webserver Alarmmail (Administrator & Operator)

    Webserver 12.2.10.8 Webserver AlarmMail (Administrator & Operator) Diese Funktion ermöglicht bei Grenzwertüberschreitungen (Alarmen) die Versendung einer EMail an die definierten EMail- Adressen. E-Mail- Versand ist bezogen auf die jeweiligen Alarmrelais, d.h. bei einer Grenzwertüberschreitung mit Relaisabfall wird zusätzlich eine EMail versandt. Der EMail Inhalt ist vordefiniert, lediglich ein Kurzkommentar kann ergänzt werden Hier sind die entsprechenden Alarme/Relais für die gewünschten EMail...

  • Seite 91: Webserver Chart (Administrator, Operator & Anwender)

    Webserver 12.2.10.9 Webserver Chart (Administrator, Operator & Anwender) Diese Funktion ermöglicht die Ansicht aller auf der SD-Karte aufgezeichneten Messdaten anzuzeigen. Die Messwert-dateien sind bei kontinuierlicher Aufzeichnung, tageweise, sonst entsprechend der Aufzeichnung gewählten Zeitraum gespeichert. Auswahl Datei: Hier kann die gewünschte Datei ausgewählt werden.

  • Seite 92: Webserver Anzeige

    Webserver 12.2.10.10 Webserver Anzeige Diese Funktion ermöglicht die Anzeige von Graphik/Aktuelle Werte, Kanäle, Aktuelle Werte, Alarm, und Einstellungen (Systemstatus, über DS 400). Hinweis : Zu beachten ist das die Änderung der Anzeige am DS 400 ebenso umgestellt wird. Bei gleichzeitigen Zugriff auf das DS 400 hat Operator Vorort Vorrang, bei gleichzeitigem Webaccess ist Reihenfolge entsprechend Zugriffsrecht.

  • Seite 93: Webserver Akt. Werte

    Hier wird der aktuelle Status der Relais und Logger dargestellt. Hinweis: Im Falle eines gestoppten Loggers ist es möglich als Operator und Administrator den Logger zu starten. Ein Loggerstop ist nur am DS400 direkt möglich. DS 400 Seite 93 von 114...

  • Seite 94: Datenlogger (Optional)

    Datenlogger 12.2.11 Datenlogger (optional) Nach Erwerb der Option „Datenlogger“ muss diese zuerst freigeschaltet werden. 12.2.11.1 Option „Datenlogger“ freischalten Hauptmenü  Einstellungen  über DS 400 Enter Code für Option 3 Durch Drücken des Kaufen Knopfes für „Analog Total“ werden Sie zur Eingabe des Freischaltcodes aufgefordert.
  • Seite 95 Datenlogger Hinweis: Wenn mehr als 12 Messdaten gleichzeitig aufgenommen werden, beträgt das kleinste mögliche Datenlogger-Intervall 2 Sekunden. Wenn mehr als 25 Messdaten gleichzeitig aufgenommen werden, beträgt das kleinste mögliche Datenlogger-Intervall 5 Sekunden. Hauptmenü  Einstellungen  Logger-Einstellung Erzwinge-neue-Logger-Datei-Knopf bzw. Hauptmenü  Einstellungen  Logger-Einstellung  Erzwinge-neue-Logger-Datei-Knopf Kommentar-Textfeld Durch Drücken des Erzwinge-neue-Logger-...
  • Seite 96 Datenlogger Durch Drücken des Startzeit-Knopfes und anschließendem Drücken des Datum/Zeit- Textfeldes darunter, kann das Datum sowie Startzeit der Datenlogger-Aufnahme eingestellt werden. Hinweis: Bei Aktivierung der Startzeit wird diese automatisch auf die aktuelle Zeit plus eine Minute gesetzt. Hauptmenü  Einstellungen  Logger-Einstellung  Stoppzeit-Knopf Durch Drücken des Stoppzeit-Knopfes und anschließendem Drücken des Datum/Zeit- Textfeldes darunter, kann das Datum sowie...
  • Seite 97 Datenlogger Hauptmenü  Einstellungen  Logger-Einstellung  Startzeit-Knopf/Stoppzeit-Knopf  Datum/Zeit- Textfeld  Cal-Knopf Mit dem Cal-Knopf lässt sich bequem aus dem Kalender das gewünschte Datum auswählen. Hauptmenü  Einstellungen  Logger-Einstellung Start-Knopf Nach der Start- bzw. Stoppzeit-Aktivierung und den vorgenommenen Einstellung, wird Start-Knopf gedrückt Datenlogger steht auf aktiv.

  • Seite 98: Grafik

    Grafik 12.3 Grafik Hauptmenü  Grafik Vorsicht: In der Grafik können nur Aufzeichnungen dargestellt werden, die bereits beendet sind! Laufende Aufzeichnungen können in Grafik/Aktuelle Werte beobachtet werden. (siehe Kapitel 12.4 Grafik/Aktuelle Werte) Während einer laufenden Messung, werden keine Werte dargestellt! Zoom- und Scroll-Möglichkeiten im Zeitbereich der Grafik: Maximal kann ein ganzer Tag dargestellt werden (24h).
  • Seite 99 Grafik Hauptmenü  Grafik  Datum-Textfeld Durch Drücken des Datum-Textfeldes (Mitte unten) erscheint der Kalender, aus passende Datum bequem ausgewählt werden kann. Gespeicherte Messdaten lassen sich hier nach der Uhrzeit (Start und Stopp), dem Kommentar Dateinamen (enthält englisches Datum) auswählen. Hauptmenü...
  • Seite 100 Grafik Hauptmenü  Grafik  Setup  Einheit-Textfeld Hier wird die Einheit der darzustellenden Aufzeichnung aus dem Menü ausgewählt. Hauptmenü  Grafik  Jetzt lässt sich die y-Achsen-Skalierung mit m³/h min, max, und Raster einstellen. Mittels A.Scale Knopf kann eine berechnete Auto Skalierung...
  • Seite 101 Grafik Hauptmenü  Grafik DS 400 Seite 101 von 114...

  • Seite 102: Grafik/Aktuelle Werte

    Grafik / Aktuelle Werte 12.4 Grafik/Aktuelle Werte Hauptmenü  Grafik/Aktuelle Werte Hier können einer oder mehrere Kanäle für Aufnahme Darstellung Messdaten, z. B. eines Taupunktsensors oder mehrerer verschiedener Sensoren, ausgewählt werden. Nach Drücken dieses Knopfes werden momentan aufgezeichnete Messdaten im aktuellen Zeitbereich dargestellt. Schnellzugriff auf vordefinierte Zeitbereiche 24h, 8h, 1h, 15min und 2min.
  • Seite 103 Grafik / Aktuelle Werte m³/h Kanal A1: 1350 Das Durchflussvolumen als Grafik. m³/h Wenn mehrere Kanäle belegt sind werden alle Grafiken angezeigt. Zu beachten ist, dass immer y-Achse ausgewählten Kanals dargestellt wird. Trägt man im Setup keine Y-Achsen- Skalierung ein, wird auf 0, auf 100 Raster...

  • Seite 104: Kanäle (Channels)

    Kanäle 12.5 Kanäle (Channels) Hauptmenü  Kanäle(Channels) Halle 1.1 Druckluft Halle 1.2 Druckluft 0.750 m³/h 1165.200 m³/h 7366 m³ 27366 m³ Die Ansicht Aktuelle Werte zeigt die aktuellen 80.000 m/s 180.000 m/s Messwerte aller angeschlossenen Sensoren. Über- bzw. Unterschreitung Halle 2.1 Taupunkt Halle 2.2 Taupunkt eingestellten Alarmgrenzen blinkt der jeweilige Messwert gelb (Alarm-1) bzw.

  • Seite 105: Hauptmenü  Aktuelle Werte

    Aktuelle Werte 12.6 Aktuelle Werte Hauptmenü  Aktuelle Werte Die Ansicht Aktuelle Werte erlaubt die 1145,55 Darstellung von 1 bis 5 frei wählbaren Messwerte. m³/h Bei Über- bzw. Unterschreitung der eingestellten Alarmgrenzen blinkt der jeweilige Messwert gelb (Alarm-1) bzw. rot (Alarm-2). Hinweis: -9.5 %rH Darstellungs-Änderungen müssen in unter...

  • Seite 106: Alarm-Übersicht

    Alarm Übersicht 12.7 Alarm-Übersicht Hauptmenü  Alarm-Übersicht In der Alarm-Übersicht sieht man sofort, ob ein Alarm-1 oder Alarm-2 vorliegt. Dies ist aber auch in anderen Menüpunkten ersichtlich:  Hauptmenü Kanäle (Channels) und in   Hauptmenü Einstellungen Sensor- Einstellung Die Kanalbezeichnung blinkt gelb bei Alarm-1 und rot bei Alarm-2.

  • Seite 107: Export / Import

    Export / Import 12.8 Export / Import 12.8.1 Exportiere Logger Daten Export / Import können aufgezeichnete Daten auf einen USB-Stick übertragen werden. Hauptmenü  Export/Import  Exportiere Logger Daten Exportiere Logger Daten, Exportiere Screenshots und Exportiere System Einstellung können die aufgezeichneten Messdaten, Screenshots und gespeicherten Einstellungen auf ein USB-Stick übertragen werden.
  • Seite 108 Export / Import Sind an einem Datum mehrere Messungen aufgezeichnet worden, erscheinen diese nach der Datumsauswahl mit OK. Nun lässt sich bequem die gewünschte Aufzeichnung auswählen. Hauptmenü  Exportiere Daten  Exportiere Logger Daten  Exportieren Die Messdaten des ausgewählten Zeitraums werden auf einen USB-Stick exportiert. Hauptmenü...

  • Seite 109: Exportiere System Einstellungen

    Export / Import 12.8.2 Exportiere System Einstellungen Hauptmenü  Export/Import  Exportiere System-Einstellungen Mit Hilfe von Exportiere System-Einstellungen können alle vorhandenen Sensor-Einstellungen auf einen USB-Stick exportiert werden. Es werden alle Sensoreinstellungen inclusive Aufzeichnungs-, Alarm-, Messwertauflösung-, Graphik-, Aktuelle Werte- und Namesdefintionen gespeichert. Es werden alle schon gespeicherten System- Einstellungen aufgelistet, je nach ausgewähltem Speicherort USB Stick oder SD-Karte.

  • Seite 110: Importiere System Einstellungen

    Export / Import 12.8.3 Importiere System Einstellungen Mittels dieser Funktion können gespeicherte Systemeinstellungen wieder eingelesen werden. Es werden alle Sensoreinstellungen inclusive Aufzeichnungs-, Alarm-, Messwertauflösung-, Graphik-, Aktuelle Werte- und Namesdefintionen übernommen. Hauptmenü  Export/Import  Importiere System-Einstellungen Es werden alle schon gespeicherten System- Einstellungen aufgelistet, je nach ausgewähltem Speicherort USB Stick oder SD-Karte.

  • Seite 111: Screenshot Funktion

    Screenshot 12.9 Screenshot Funktion Mittels dieser Funktion kann in den Menüs Grafik, Grafik/Aktuelle Werte, Kanäle(Channels) und Aktuelle Werte eine Kopie des Displays auf USB oder SD-Karte gespeichert werden 12.9.1 Screenshot speichern Hauptmenü  Grafik  Hauptmenü  Grafik / Aktuelle Werte  Hauptmenü...

  • Seite 112: Screenshots Exportieren

    Screenshot 12.9.2 Screenshots exportieren Die auf der SD-Karte gespeicherten Screenshots können auf einen USB Stick exportiert werden. Hauptmenü  Exportiere Daten Exportiere Screenshots können die gespeicherten Screenshots auf ein USB-Stick übertragen werden. Hauptmenü  Exportiere Daten Export Screenshots Mit Hilfe der Auswahl-Knöpfe lässt sich ein Zeitraum zwischen Start Ende...
  • Seite 113 Screenshot Hauptmenü  Exportiere Daten  Exportiere Screenshots  Exportieren Ausgewählte Dateien: Tot. Size(Kbyte): Die Screenshots des ausgewählten Zeitraums werden auf einen USB-Stick exportiert Stand: V1.29 12.05.2016 DS 400 Seite 113 von 114...
  • Seite 114 DS 400 Seite 114 von 114...

Inhaltsverzeichnis
