ProMinent DULCOMETER D1Cb Montageanleitung Seite 95

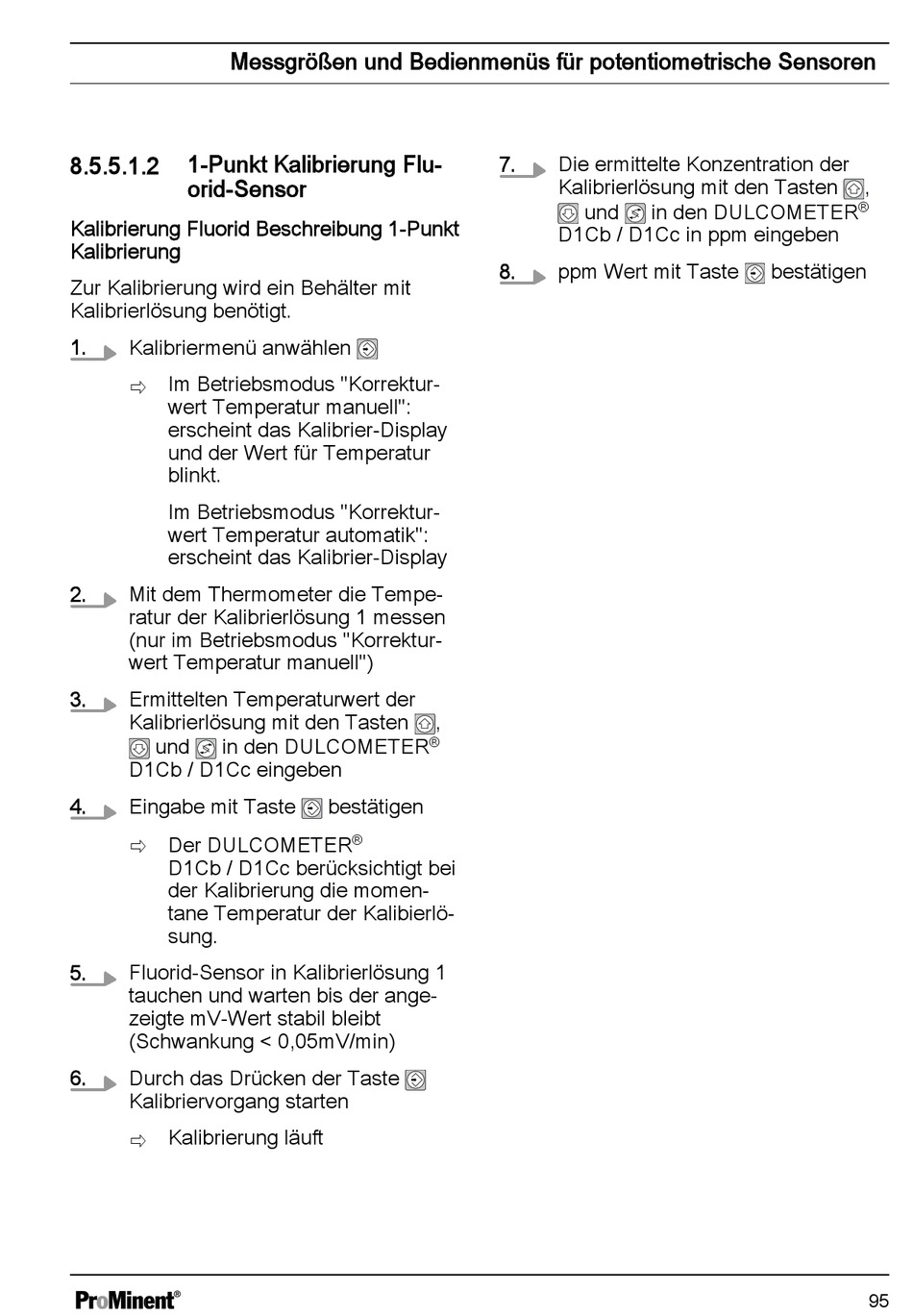

Messgrößen und Bedienmenüs für potentiometrische Sensoren
1-Punkt Kalibrierung Flu‐
8.5.5.1.2
orid-Sensor
Kalibrierung Fluorid Beschreibung 1-Punkt
Kalibrierung
Zur Kalibrierung wird ein Behälter mit
Kalibrierlösung benötigt.
1.
Kalibriermenü anwählen
ð Im Betriebsmodus "Korrektur‐
wert Temperatur manuell":
erscheint das Kalibrier-Display
und der Wert für Temperatur
blinkt.
Im Betriebsmodus "Korrektur‐
wert Temperatur automatik":
erscheint das Kalibrier-Display
2. Mit dem Thermometer die Tempe‐
ratur der Kalibrierlösung 1 messen
(nur im Betriebsmodus "Korrektur‐
wert Temperatur manuell")
3. Ermittelten Temperaturwert der
Kalibrierlösung mit den Tasten
und in den DULCOMETER
D1Cb / D1Cc eingeben
4. Eingabe mit Taste
ð Der DULCOMETER
D1Cb / D1Cc berücksichtigt bei
der Kalibrierung die momen‐
tane Temperatur der Kalibierlö‐
sung.
5. Fluorid-Sensor in Kalibrierlösung 1
tauchen und warten bis der ange‐
zeigte mV-Wert stabil bleibt
(Schwankung < 0,05mV/min)
6. Durch das Drücken der Taste
Kalibriervorgang starten
ð Kalibrierung läuft
7.
8.
,
®
bestätigen
®
Die ermittelte Konzentration der
Kalibrierlösung mit den Tasten
und in den DULCOMETER
D1Cb / D1Cc in ppm eingeben
ppm Wert mit Taste
,
®
bestätigen
95
