3. Status der Stellglieder
4.Tendenzanzeige Messwert fallend/steigend
5. Messgröße (hier als Beispiel "Chlor")
6. Statuszeile
Es sind nicht immer alle Symbole der Daueranzeige 1 gleichzeitig sichtbar. Der
Umfang ergibt sich aus dem Bedarf.
6.4
Daueranzeige 2
Meßwert
Störgr.
Stellgr.
w =

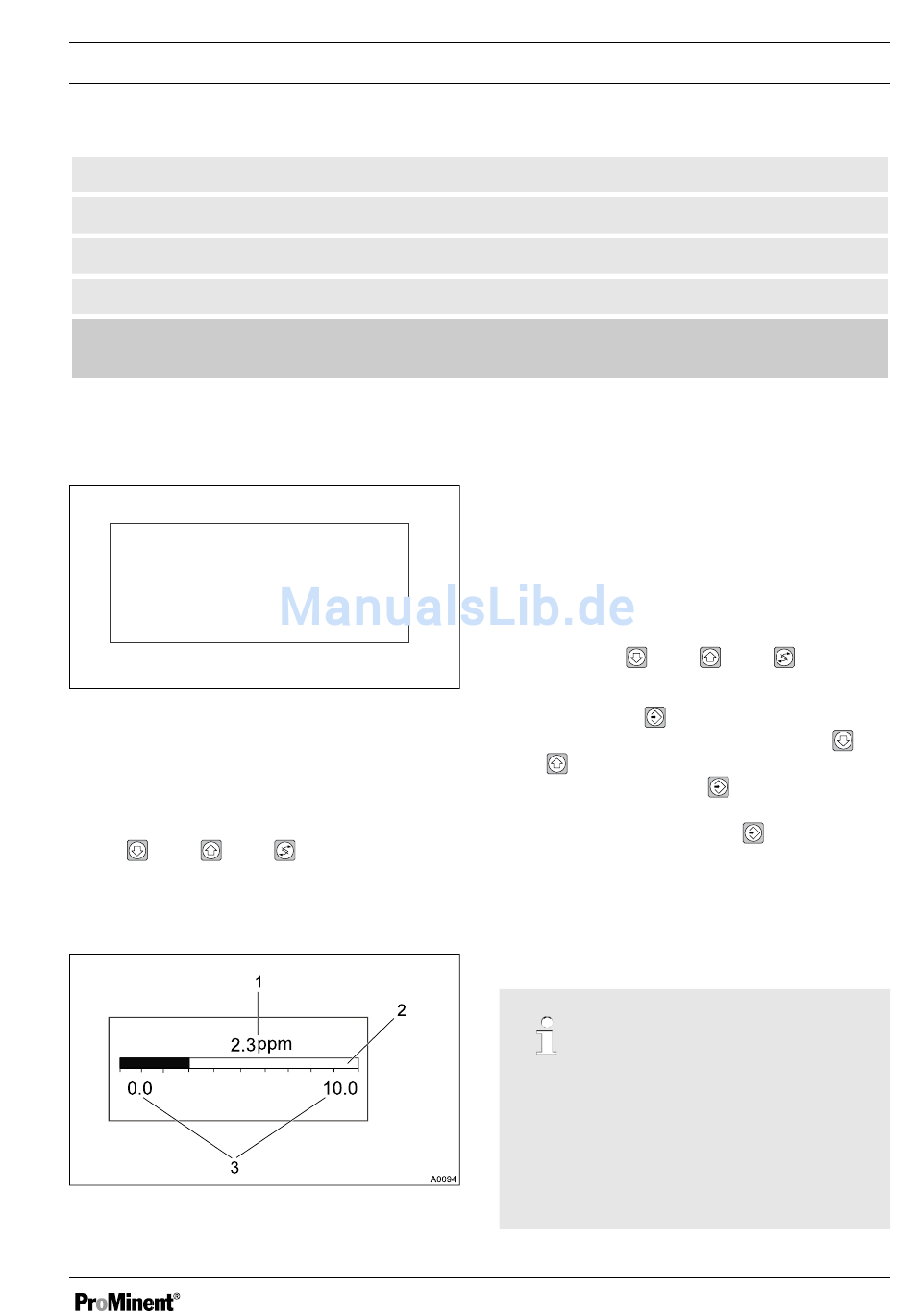

Abb. 28: Daueranzeige 2
Die Daueranzeige 2 zeigt alle zur Zeit
benötigten Information des Reglers
DULCOMETER
D1Cb / D1Cc an. Der
®
Wechsel in andere Displays erfolgt mit der
Taste
oder
oder
6.5
Daueranzeige 3
2.3
0%
100%
5.0 ppm
A0095
.
Bedienschema/Symbole Display
Abb. 29: Daueranzeige 3
1.
Aktueller Messwert im Klartext
2.
Bargraph-Anzeige zeigt den aktuellen
Messwert im Verhältnis zur unteren
und oberen Messwertgrenze
3.
Stellt die untere und obere Anzeige‐
grenze dar
Der Wechsel in andere Displays erfolgt
mit der Taste
oder
Um den unteren und oberen Wert (3) ein‐
zustellen Taste
betätigen. Der linke
Wert blinkt und kann über die Taste
oder
eingestellt werden. Bestätigung
der Eingabe mit Taste
zwischen dem linken und rechten Wert (3)
erfolgt ebenfalls mit Taste
Mit dieser Einstellung kann man den
Anzeigebereich des Bargraph z.B. auf
einen kleinen Bereich "zoomen" um eine
besser aufgelöste Anzeige im Hauptanzei‐
gebereich der Messung zu erhalten.
Mit dieser Einstellung wird nur der
Anzeigebereich des Bargraph verän‐
dert! Eine Änderung des Messbe‐
reichs des DULCOMETER
D1Cb / D1Cc ist mit dieser Funktion
nicht möglich.
oder
.
. Der Wechsel
.
®
