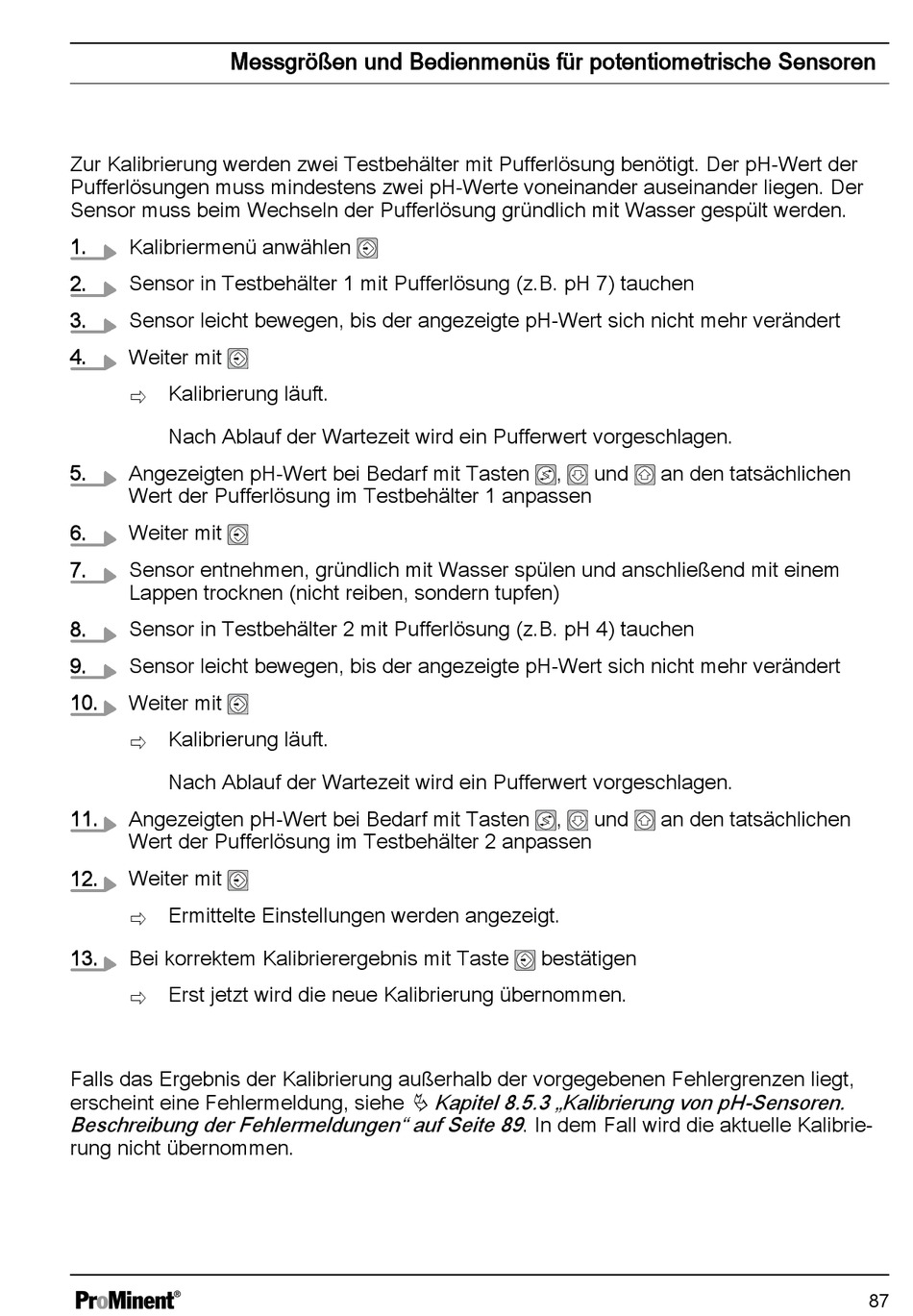

ProMinent DULCOMETER D1Cb Montageanleitung Seite 87

Messgrößen und Bedienmenüs für potentiometrische Sensoren
Zur Kalibrierung werden zwei Testbehälter mit Pufferlösung benötigt. Der pH-Wert der
Pufferlösungen muss mindestens zwei pH-Werte voneinander auseinander liegen. Der
Sensor muss beim Wechseln der Pufferlösung gründlich mit Wasser gespült werden.
1.
Kalibriermenü anwählen
2. Sensor in Testbehälter 1 mit Pufferlösung (z.B. pH 7) tauchen
3. Sensor leicht bewegen, bis der angezeigte pH-Wert sich nicht mehr verändert
4.
Weiter mit
ð Kalibrierung läuft.
Nach Ablauf der Wartezeit wird ein Pufferwert vorgeschlagen.
5.
Angezeigten pH-Wert bei Bedarf mit Tasten
Wert der Pufferlösung im Testbehälter 1 anpassen
6. Weiter mit
7. Sensor entnehmen, gründlich mit Wasser spülen und anschließend mit einem
Lappen trocknen (nicht reiben, sondern tupfen)
8. Sensor in Testbehälter 2 mit Pufferlösung (z.B. pH 4) tauchen
9. Sensor leicht bewegen, bis der angezeigte pH-Wert sich nicht mehr verändert
10.
Weiter mit
ð Kalibrierung läuft.
Nach Ablauf der Wartezeit wird ein Pufferwert vorgeschlagen.
11. Angezeigten pH-Wert bei Bedarf mit Tasten
Wert der Pufferlösung im Testbehälter 2 anpassen
12. Weiter mit
ð Ermittelte Einstellungen werden angezeigt.
13. Bei korrektem Kalibrierergebnis mit Taste
ð Erst jetzt wird die neue Kalibrierung übernommen.
Falls das Ergebnis der Kalibrierung außerhalb der vorgegebenen Fehlergrenzen liegt,
erscheint eine Fehlermeldung, siehe
Beschreibung der Fehlermeldungen" auf Seite 89 . In dem Fall wird die aktuelle Kalibrie‐
rung nicht übernommen.
,
,
bestätigen
Ä Kapitel 8.5.3 „Kalibrierung von pH-Sensoren.
und an den tatsächlichen
und an den tatsächlichen
87
