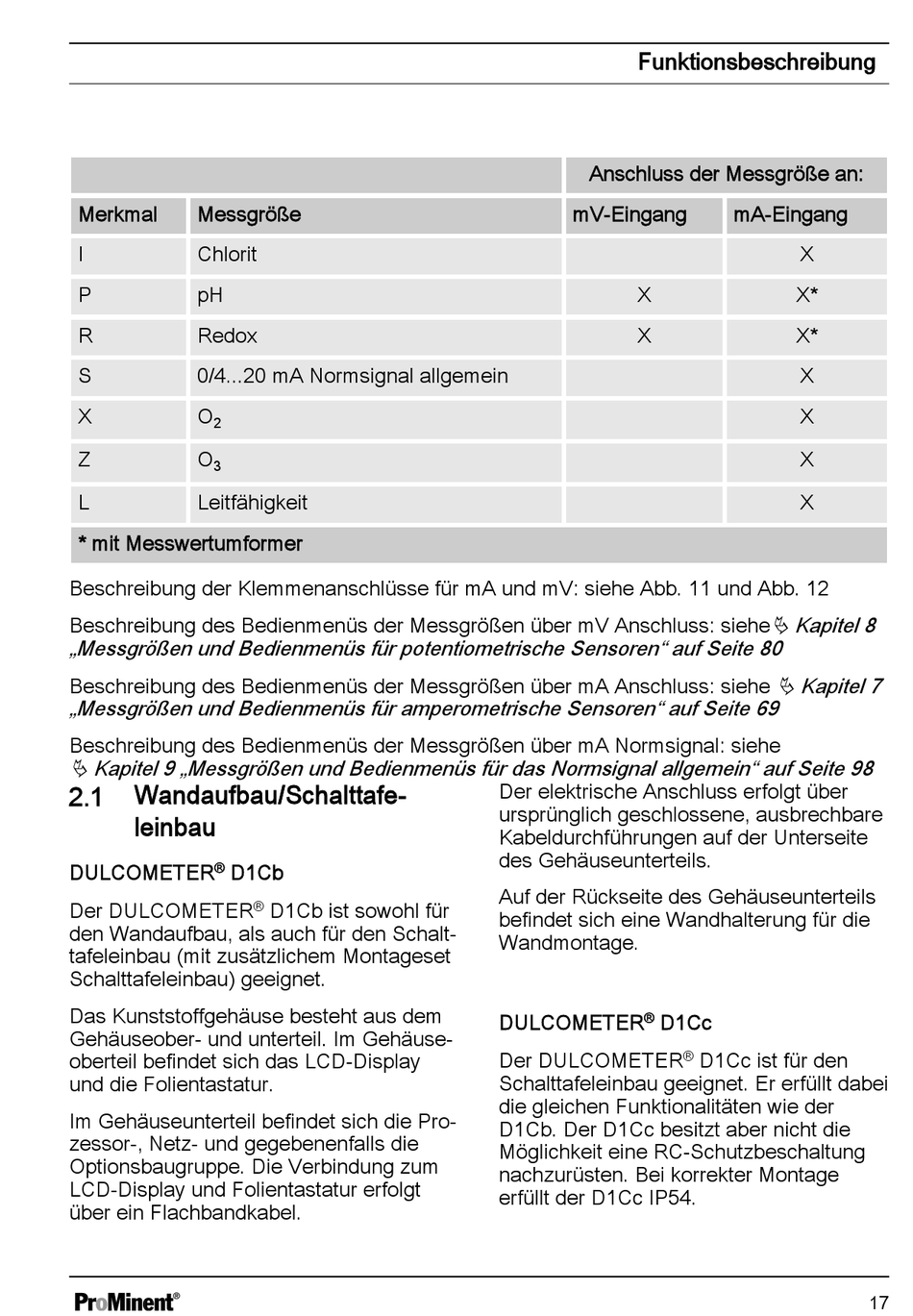

Merkmal
Messgröße
I
Chlorit
P
pH
R
Redox
S
0/4...20 mA Normsignal allgemein
X
O
2
Z
O
3
L
Leitfähigkeit
* mit Messwertumformer
Beschreibung der Klemmenanschlüsse für mA und mV: siehe Abb. 11 und Abb. 12
Beschreibung des Bedienmenüs der Messgrößen über mV Anschluss: siehe
„Messgrößen und Bedienmenüs für potentiometrische Sensoren" auf Seite 80
Beschreibung des Bedienmenüs der Messgrößen über mA Anschluss: siehe
„Messgrößen und Bedienmenüs für amperometrische Sensoren" auf Seite 69
Beschreibung des Bedienmenüs der Messgrößen über mA Normsignal: siehe
Ä Kapitel 9 „Messgrößen und Bedienmenüs für das Normsignal allgemein" auf Seite 98
Wandaufbau/Schalttafe‐
2.1
leinbau
DULCOMETER
D1Cb
®
Der DULCOMETER
den Wandaufbau, als auch für den Schalt‐
tafeleinbau (mit zusätzlichem Montageset
Schalttafeleinbau) geeignet.
Das Kunststoffgehäuse besteht aus dem
Gehäuseober- und unterteil. Im Gehäuse‐
oberteil befindet sich das LCD-Display
und die Folientastatur.
Im Gehäuseunterteil befindet sich die Pro‐
zessor-, Netz- und gegebenenfalls die
Optionsbaugruppe. Die Verbindung zum
LCD-Display und Folientastatur erfolgt
über ein Flachbandkabel.
D1Cb ist sowohl für
®
Funktionsbeschreibung
Anschluss der Messgröße an:
mV-Eingang
X
X
Der elektrische Anschluss erfolgt über
ursprünglich geschlossene, ausbrechbare
Kabeldurchführungen auf der Unterseite
des Gehäuseunterteils.
Auf der Rückseite des Gehäuseunterteils
befindet sich eine Wandhalterung für die
Wandmontage.
DULCOMETER
®
D1Cc
Der DULCOMETER
Schalttafeleinbau geeignet. Er erfüllt dabei
die gleichen Funktionalitäten wie der
D1Cb. Der D1Cc besitzt aber nicht die
Möglichkeit eine RC-Schutzbeschaltung
nachzurüsten. Bei korrekter Montage
erfüllt der D1Cc IP54.
mA-Eingang
X
X*
X*
X
X
X
X
Ä Kapitel 8
Ä Kapitel 7
®
D1Cc ist für den
17
