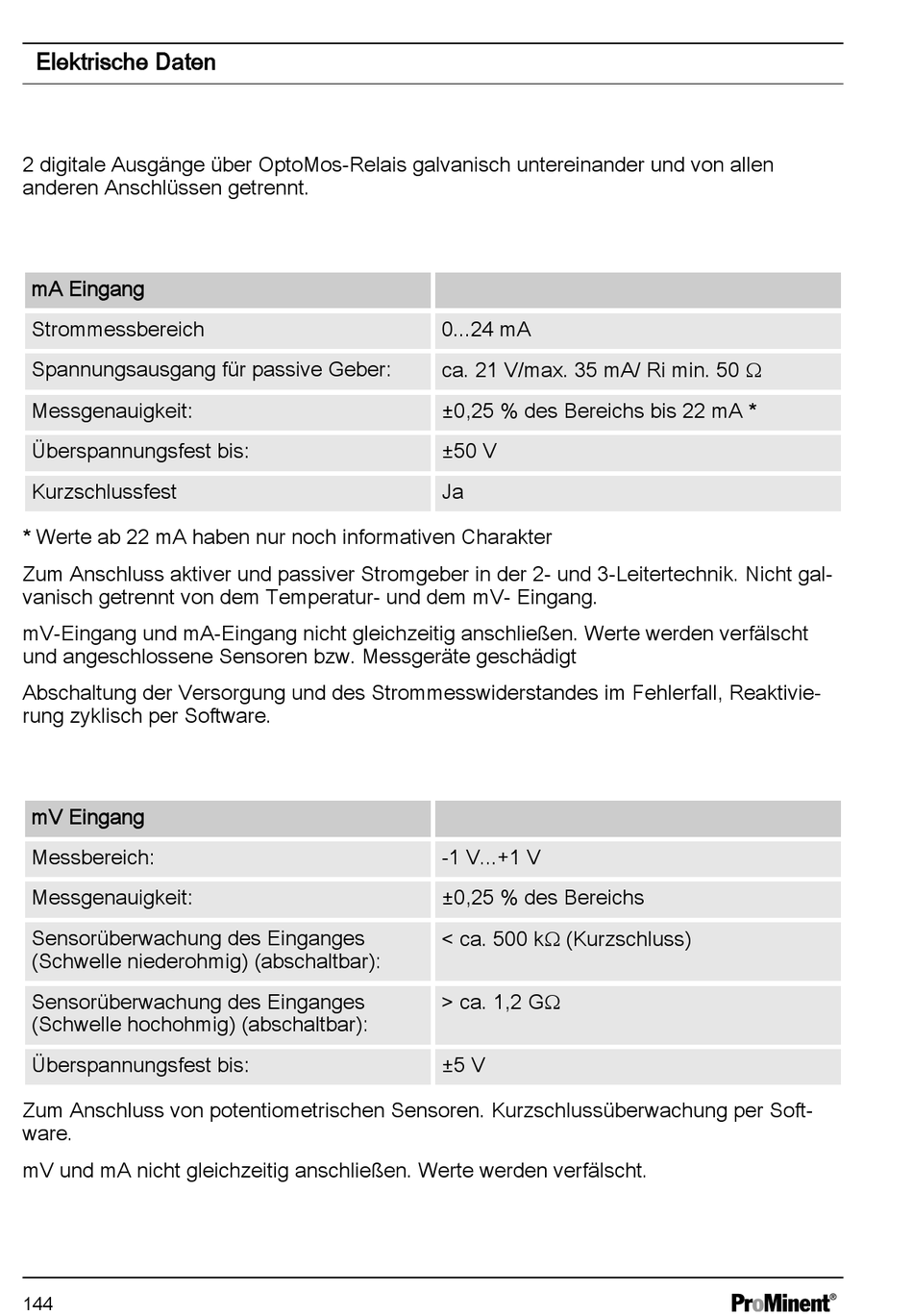

Elektrische Daten
2 digitale Ausgänge über OptoMos-Relais galvanisch untereinander und von allen
anderen Anschlüssen getrennt.
mA Eingang
Strommessbereich
Spannungsausgang für passive Geber:
Messgenauigkeit:
Überspannungsfest bis:
Kurzschlussfest
* Werte ab 22 mA haben nur noch informativen Charakter
Zum Anschluss aktiver und passiver Stromgeber in der 2- und 3-Leitertechnik. Nicht gal‐
vanisch getrennt von dem Temperatur- und dem mV- Eingang.
mV-Eingang und mA-Eingang nicht gleichzeitig anschließen. Werte werden verfälscht
und angeschlossene Sensoren bzw. Messgeräte geschädigt
Abschaltung der Versorgung und des Strommesswiderstandes im Fehlerfall, Reaktivie‐
rung zyklisch per Software.
mV Eingang
Messbereich:
Messgenauigkeit:
Sensorüberwachung des Einganges
(Schwelle niederohmig) (abschaltbar):
Sensorüberwachung des Einganges
(Schwelle hochohmig) (abschaltbar):
Überspannungsfest bis:
Zum Anschluss von potentiometrischen Sensoren. Kurzschlussüberwachung per Soft‐
ware.
mV und mA nicht gleichzeitig anschließen. Werte werden verfälscht.
144
0...24 mA
ca. 21 V/max. 35 mA/ Ri min. 50 W
±0,25 % des Bereichs bis 22 mA *
±50 V
Ja
-1 V...+1 V
±0,25 % des Bereichs
< ca. 500 kW (Kurzschluss)
> ca. 1,2 GW
±5 V
