3.2
Montage (Wandaufbau)
Das Gerät kann mit der Wandhalterung direkt an die Wand montiert werden.

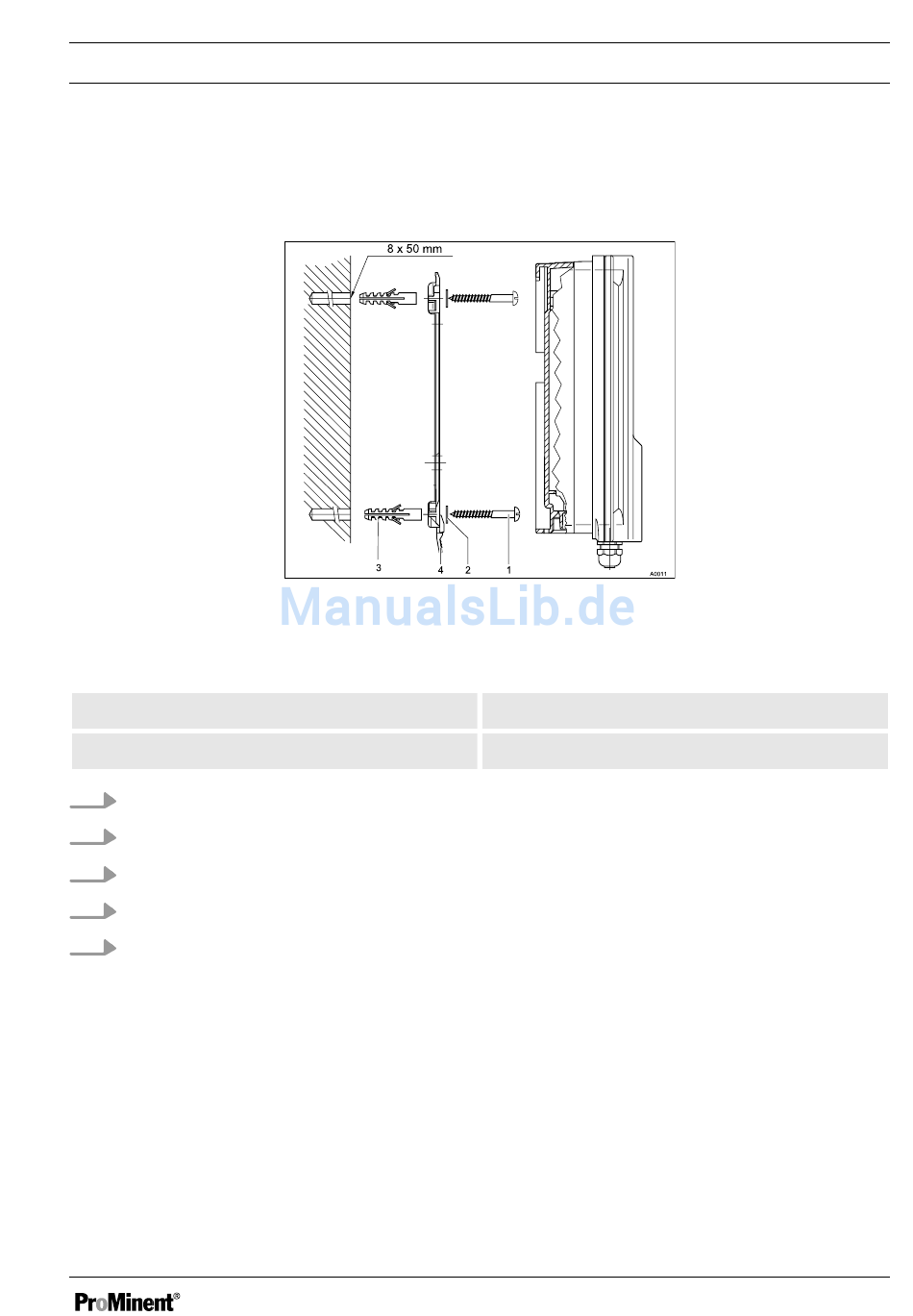

Abb. 3: Befestigungsmaterial für den Wandaufbau
1. Halbrundkopfschrauben 5x45 (3 Stück)
3. Dübel d8 Kunststoff (3 Stück)
1.
Die Bohrungen mit Hilfe der Wandhalterung anzeichnen und bohren
2.
Dübel eindrücken
3.
Wandhalterung mit Unterlegscheiben und Halbrundkopfschrauben anschrauben
4.
Das Gerät von oben auf die Wandhalterung aufsetzen
5.
Das Gerät leicht gegen die Wandhalterung drücken und ca. 4 mm nach oben
schieben bis es deutlich hörbar einrastet
2. Unterlegscheibe 5.3 (3 Stück)
4. Wandhalterung
Montage D1Cb
23
