Aufbau und Funktionsweise

Der Aufbau des Füllstandsensors TORRIX ist abgebildet in der Ausführung mit Einschraub-
körper (siehe folgende Abbildung).
Im Sondenkopf (1) des Füllstandsensors befinden sich die durch den Deckel (2) geschützten
Anschlussklemmen und die Justiertasten. Der elektrische Anschluss erfolgt seitlich am Son-
denkopf über eine M12 Kabelverschraubung (oder M16 x 1,5 Adapter), einen M12 Stecker,
oder ein M20 bzw. ½in NPT Innengewinde und unten am Sondenkopf über den Erdungs-
anschluss (4) (siehe Kapitel „Installation" und Kapitel „Justierung").
Auf dem Sondenrohr (5) sitzt zur höhenverstellbaren Montage im Behälter ein Einschraub-
körper (6) (Klemmringverschraubung) oder zur festen Montage ein Flansch (nicht darge-
stellt). Der Schwimmer (7) dient der kontinuierlichen Messung der Produktfüllhöhe oder
Trennschicht und wird durch einen Stellring (8) auf dem Sondenrohr gehalten.
Die Ausführung TORRIX Bypass wird ohne Prozessanschluss und Schwimmer geliefert.
7
8

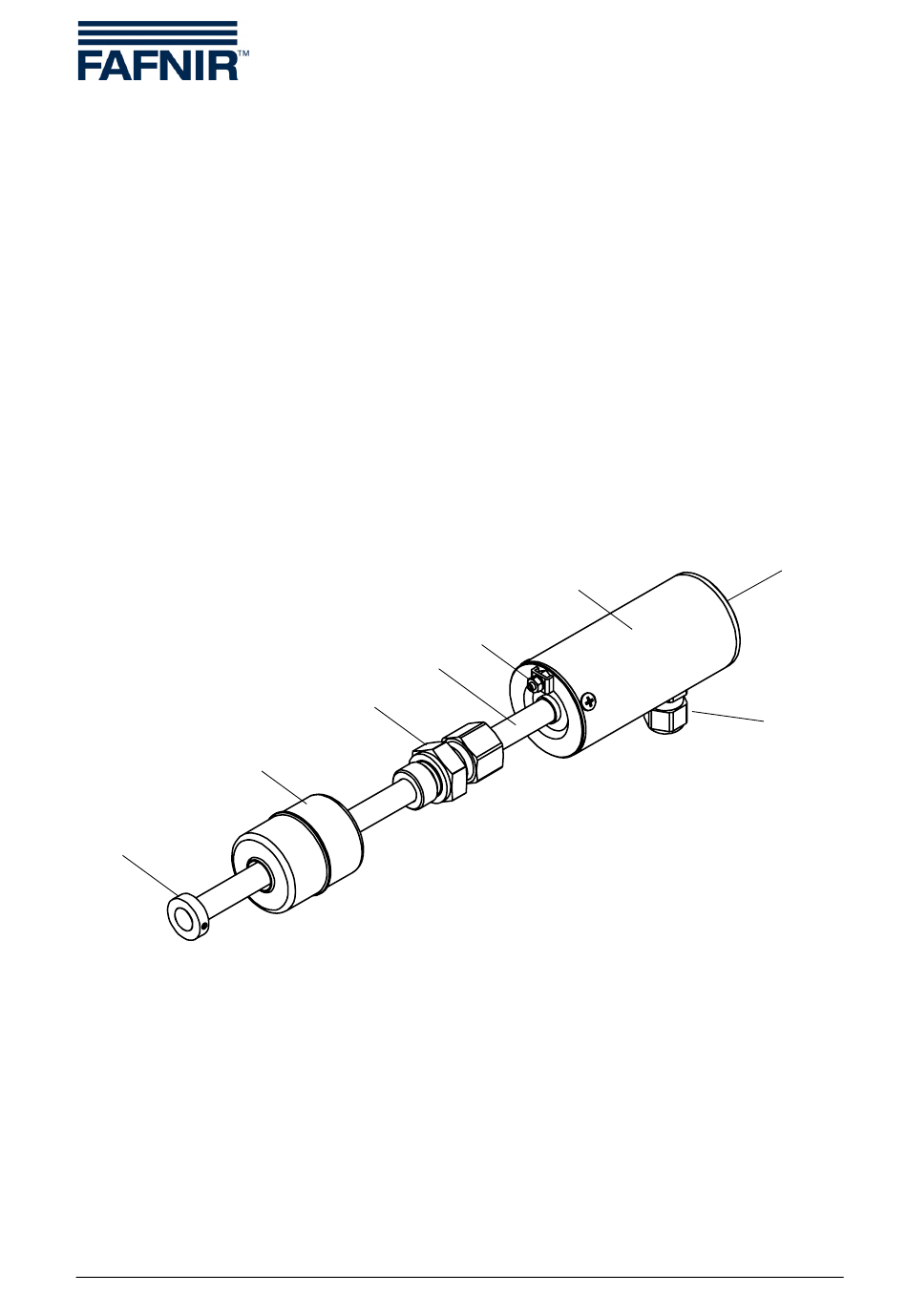

Abbildung 1: Der Füllstandsensor TORRIX
Seite 3/44
