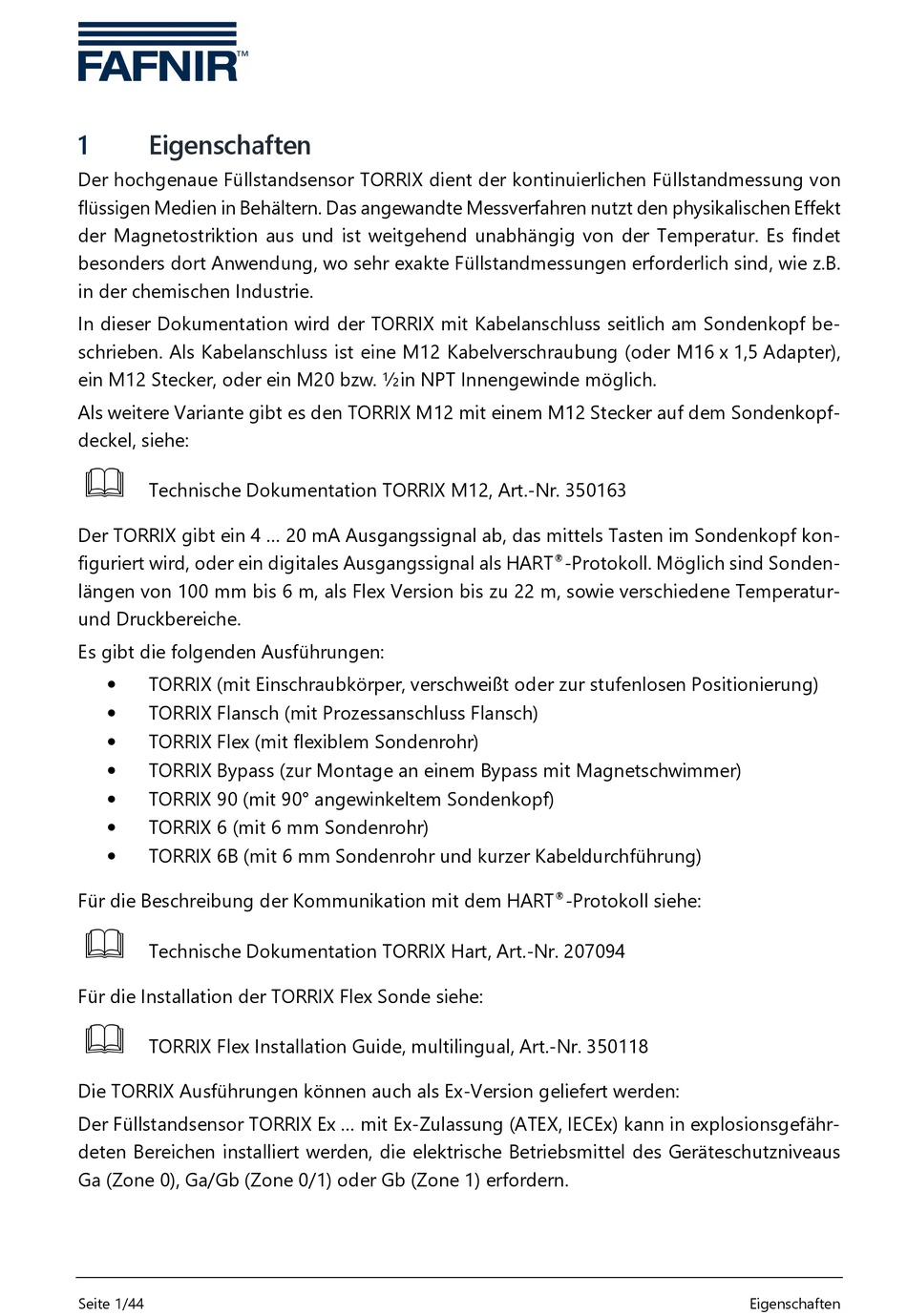

1

Eigenschaften

Der hochgenaue Füllstandsensor TORRIX dient der kontinuierlichen Füllstandmessung von
flüssigen Medien in Behältern. Das angewandte Messverfahren nutzt den physikalischen Effekt
der Magnetostriktion aus und ist weitgehend unabhängig von der Temperatur. Es findet
besonders dort Anwendung, wo sehr exakte Füllstandmessungen erforderlich sind, wie z.B.
in der chemischen Industrie.
In dieser Dokumentation wird der TORRIX mit Kabelanschluss seitlich am Sondenkopf be-
schrieben. Als Kabelanschluss ist eine M12 Kabelverschraubung (oder M16 x 1,5 Adapter),
ein M12 Stecker, oder ein M20 bzw. ½in NPT Innengewinde möglich.
Als weitere Variante gibt es den TORRIX M12 mit einem M12 Stecker auf dem Sondenkopf-
deckel, siehe:

Technische Dokumentation TORRIX M12, Art.-Nr. 350163
Der TORRIX gibt ein 4 ... 20 mA Ausgangssignal ab, das mittels Tasten im Sondenkopf kon-
figuriert wird, oder ein digitales Ausgangssignal als HART
längen von 100 mm bis 6 m, als Flex Version bis zu 22 m, sowie verschiedene Temperatur-
und Druckbereiche.
Es gibt die folgenden Ausführungen:
TORRIX (mit Einschraubkörper, verschweißt oder zur stufenlosen Positionierung)
•
TORRIX Flansch (mit Prozessanschluss Flansch)
•
TORRIX Flex (mit flexiblem Sondenrohr)
•
TORRIX Bypass (zur Montage an einem Bypass mit Magnetschwimmer)
•
TORRIX 90 (mit 90° angewinkeltem Sondenkopf)
•
TORRIX 6 (mit 6 mm Sondenrohr)
•
TORRIX 6B (mit 6 mm Sondenrohr und kurzer Kabeldurchführung)
•
Für die Beschreibung der Kommunikation mit dem HART

Technische Dokumentation TORRIX Hart, Art.-Nr. 207094
Für die Installation der TORRIX Flex Sonde siehe:

TORRIX Flex Installation Guide, multilingual, Art.-Nr. 350118
Die TORRIX Ausführungen können auch als Ex-Version geliefert werden:
Der Füllstandsensor TORRIX Ex ... mit Ex-Zulassung (ATEX, IECEx) kann in explosionsgefähr-
deten Bereichen installiert werden, die elektrische Betriebsmittel des Geräteschutzniveaus
Ga (Zone 0), Ga/Gb (Zone 0/1) oder Gb (Zone 1) erfordern.
Seite 1/44
-Protokoll. Möglich sind Sonden-
®
-Protokoll siehe:
®
Eigenschaften
