Der Schwimmer muss mit der Markierung „TOP" in Richtung Sondenkopf auf
das Sondenrohr aufgeschoben werden, damit eine korrekte Messung erfolgen
kann.
Stellring (1) wieder aufstecken, Gewindestifte über der Nut positionieren und fest-
(5)
ziehen.
Prozessanschluss in seiner Höhe positionieren und Überwurfmutter (5) mit der
(6)
Hand fingerfest anziehen.
Überwurfmutter (5) mit Schraubenschlüssel durch eine 1¼ Umdrehung fixieren
(7)
(siehe folgende Abbildung).
5

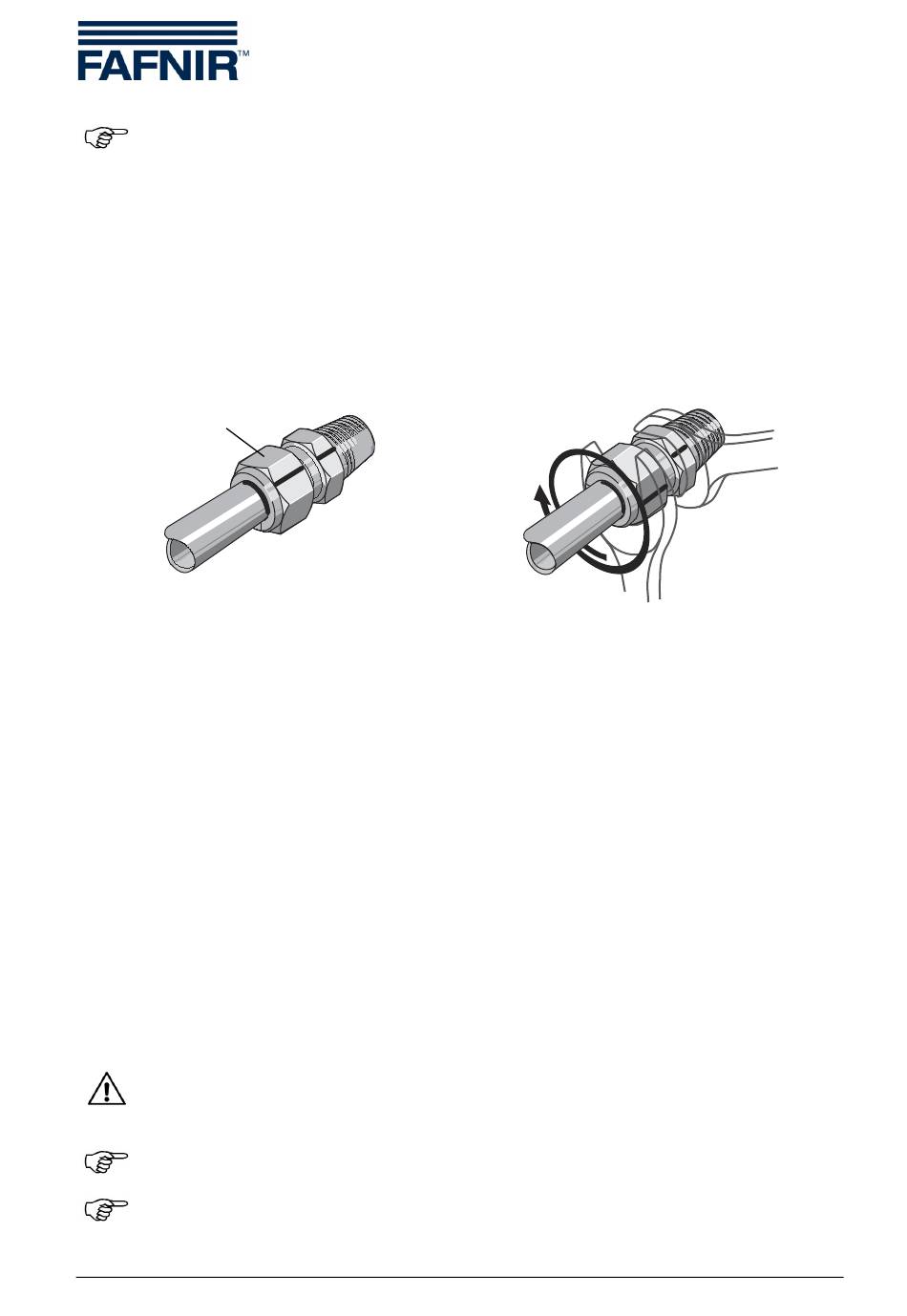

Abbildung 5: Fixierung der Klemmringverschraubung
4.2
Montage mit Flansch
Das Sondenrohr ist fest mit dem Flansch verschweißt, die Einbaulänge kann somit nicht ver-
ändert werden.
Flansch und Flanschdichtung mit den Flanschschrauben bzw. -muttern befestigen. Die
Schrauben bzw. Muttern und Dichtungen liegen im Verantwortungsbereich des Betreibers
und sind in Abhängigkeit des Fluids zu wählen. Die Befestigungsmittel und Dichtungen müs-
sen die Anforderungen der Normen EN 1092-1, EN 1514 bzw. EN 1515 erfüllen.
Sollte der Schwimmer nicht durch die Montageöffnung passen, siehe Montageanweisung
Kapitel 4.1.
4.3
Montage am Bypass
Der Füllstandsensor wird mit geeignetem Befestigungsmaterial (unmagnetisch) außen am
Bypass-Rohr montiert (siehe folgende Abbildung).
Damit eine zuverlässige Messung gewährleistet ist, muss das Sondenrohr span-
nungsfrei ohne äußere Verformungen montiert werden.
Der Abstand zwischen Sonden- und Bypass-Rohr muss möglichst gering sein.
Es können nur von FAFNIR freigegebene Schwimmer verwendet werden.
Seite 7/44
