5.4

Verdrahtung ...

5.4.1

... bei Kabelverschraubung

Die Verdrahtung darf nur spannungslos erfolgen.
Für die Verdrahtung des Füllstandsensors gehen Sie wie folgt vor:
Sondenkopfdeckel (1) mit Hilfe eines Maulschlüssels abschrauben.
(1)
Überwurfmutter (2) der Kabelverschraubung (3) lösen.
(2)
3
2
4

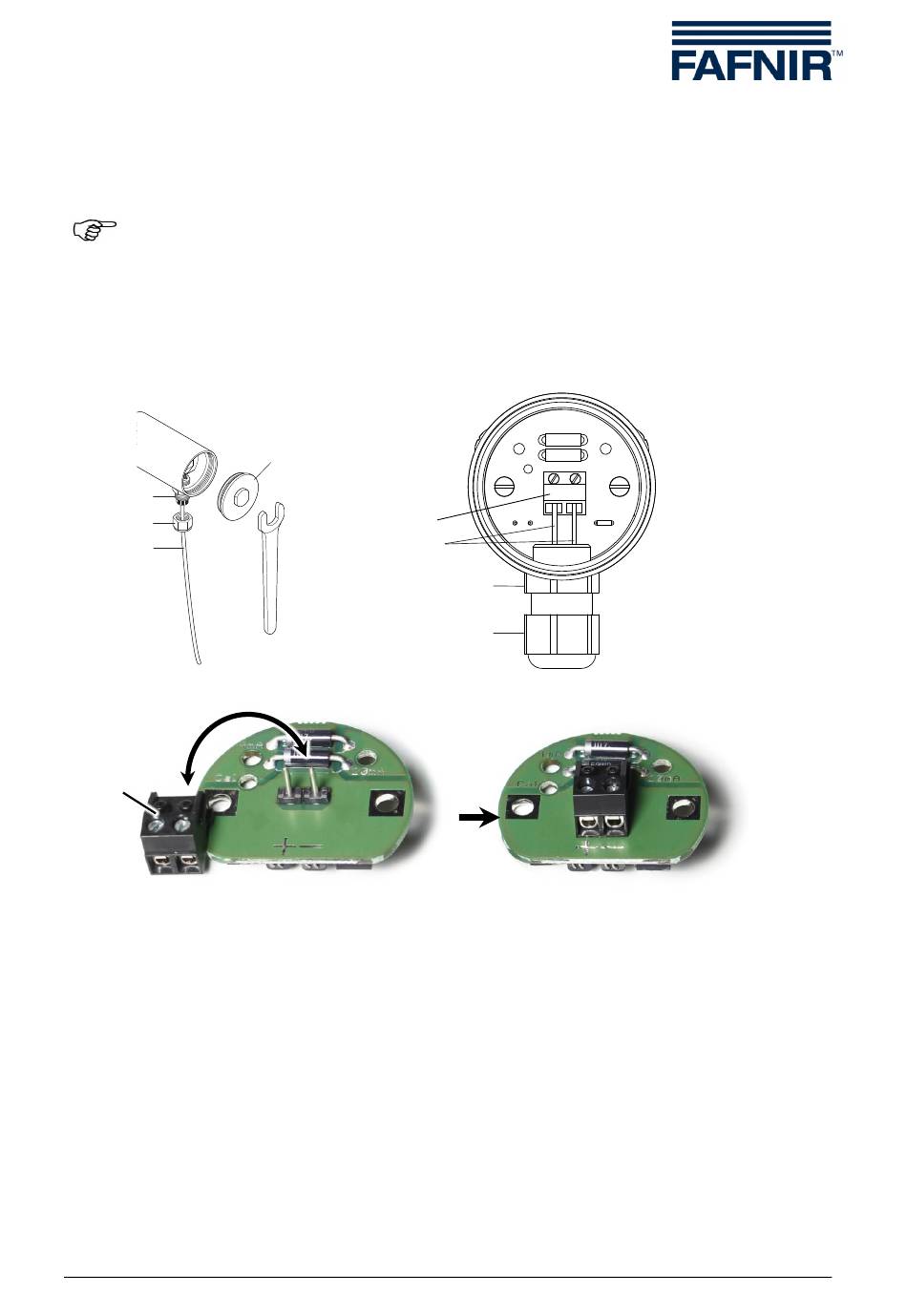

Abbildung 9: Verdrahtung

5

Abbildung 10: abziehbare Schraubklemme

2-adriges Kabel (4) in die Überwurfmutter (2) einfädeln und festschrauben. Es darf
(3)
einen Außendurchmesser von 5 ... 10 mm haben.
Schraubklemme (5) abziehen.
(4)
2-adriges Kabel (4) an die mit (+) und (–) gekennzeichneten Pole an der Schraub-
(5)
klemme (5) anschließen.
Schraubklemme (5) wieder aufstecken. Das Kabel darf keine Zugkraft haben!
(6)
Falls erforderlich Referenzpunkte einstellen (siehe Kapitel 6.1).
(7)
Sondenkopfdeckel (1) wieder aufschrauben.
(8)
Über den Erdungsanschluss an der Unterseite des Sondenkopfes kann die Erdung bzw. der
Potentialausgleich vorgenommen werden.
Elektrischer Anschluss
1
5
4
4 mA 20 mA
Cal/Err
+
–
3
2
