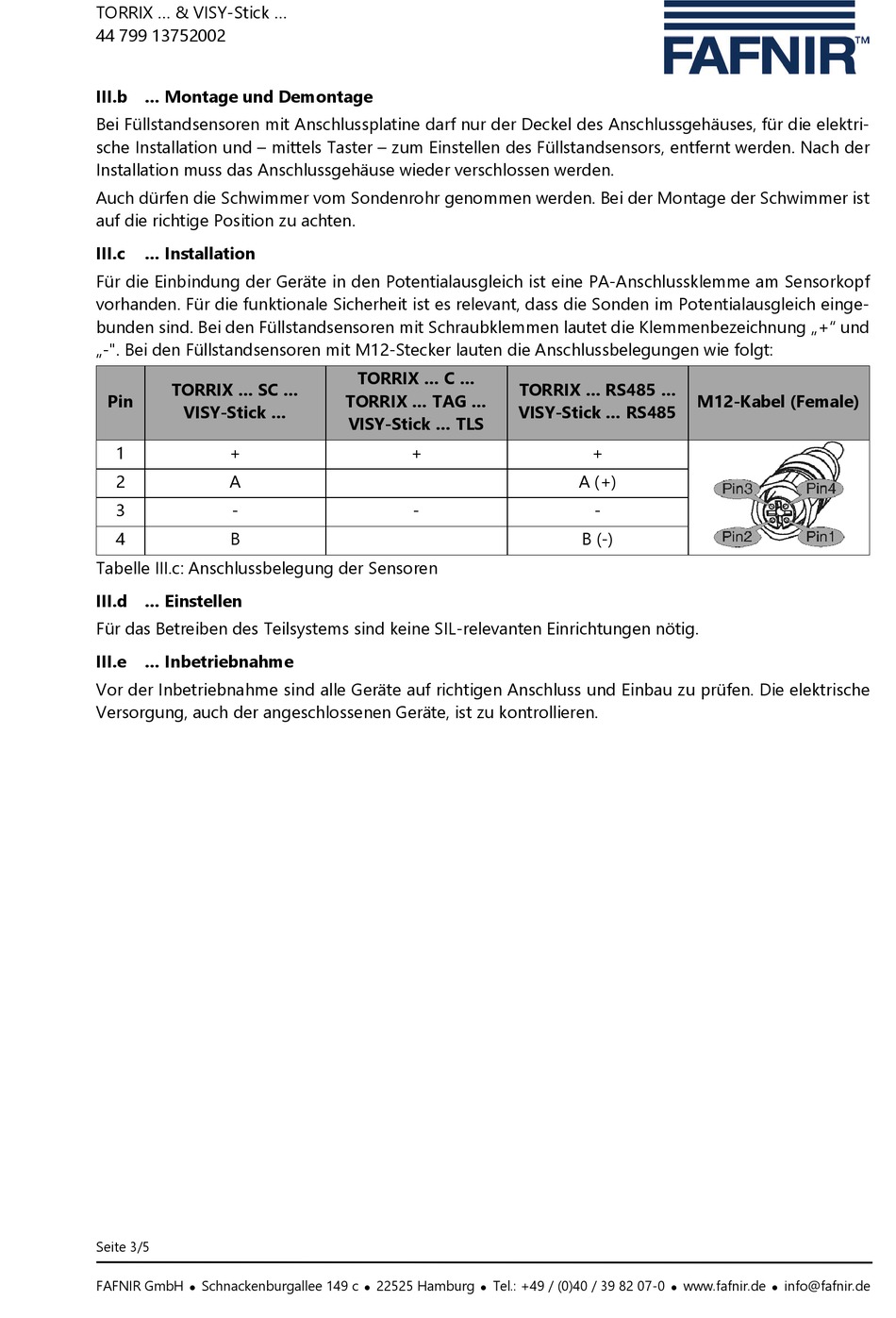

fafnir TORRIX Technische Dokumentation Seite 45

TORRIX ... & VISY-Stick ...
44 799 13752002
III.b ... Montage und Demontage
Bei Füllstandsensoren mit Anschlussplatine darf nur der Deckel des Anschlussgehäuses, für die elektri-
sche Installation und – mittels Taster – zum Einstellen des Füllstandsensors, entfernt werden. Nach der
Installation muss das Anschlussgehäuse wieder verschlossen werden.
Auch dürfen die Schwimmer vom Sondenrohr genommen werden. Bei der Montage der Schwimmer ist
auf die richtige Position zu achten.
III.c ... Installation
Für die Einbindung der Geräte in den Potentialausgleich ist eine PA-Anschlussklemme am Sensorkopf
vorhanden. Für die funktionale Sicherheit ist es relevant, dass die Sonden im Potentialausgleich einge-
bunden sind. Bei den Füllstandsensoren mit Schraubklemmen lautet die Klemmenbezeichnung „+" und
„-". Bei den Füllstandsensoren mit M12-Stecker lauten die Anschlussbelegungen wie folgt:
TORRIX ... SC ...
Pin
VISY-Stick ...
1 +
2 A
3 -
4 B
Tabelle III.c: Anschlussbelegung der Sensoren
III.d ... Einstellen
Für das Betreiben des Teilsystems sind keine SIL-relevanten Einrichtungen nötig.
III.e ... Inbetriebnahme
Vor der Inbetriebnahme sind alle Geräte auf richtigen Anschluss und Einbau zu prüfen. Die elektrische
Versorgung, auch der angeschlossenen Geräte, ist zu kontrollieren.
Seite 3/5
FAFNIR GmbH Schnackenburgallee 149 c

TORRIX ... C ...
TORRIX ... TAG ...
VISY-Stick ... TLS
+
-
22525 Hamburg Tel.: +49 / (0)40 / 39 82 07-0
 
TORRIX ... RS485 ...
VISY-Stick ... RS485
+
A (+)
-
B (-)
