Schützen Sie den Sondenkopf vor eindringendem Wasser! Eine sichere Abdich-
tung der Kabeleinführung ist bei einem Kabel-Außendurchmesser von
5 ... 10 mm gewährleistet. Achten Sie darauf, dass die Kabelverschraubungen
und der Sondenkopfdeckel fest verschraubt sind.
5.4.2
... bei M12 Steckverbindung
Die Verdrahtung darf nur spannungslos erfolgen.
Falls noch nicht verbunden, stecken Sie die M12 Buchse des FAFNIR Anschlusska-
•
bels auf den M12 Stecker des Sondenkopfes. Drehen Sie die Überwurfmutter der
M12 Buchse erst handfest an und sichern Sie die Mutter dann mit einem Maul-
schlüssel durch eine 180° Drehung. Das Anzugsmoment sollte zwischen 100...150
Ncm liegen.
Verbinden Sie das vom Auswertegerät kommende Kabel mit dem FAFNIR
•
Anschlusskabel, z.B. unter Verwendung einer Installations-Muffe, in der
folgenden Belegung:
Signal
Spannung
+
nicht genutzt
Spannung
–
nicht genutzt

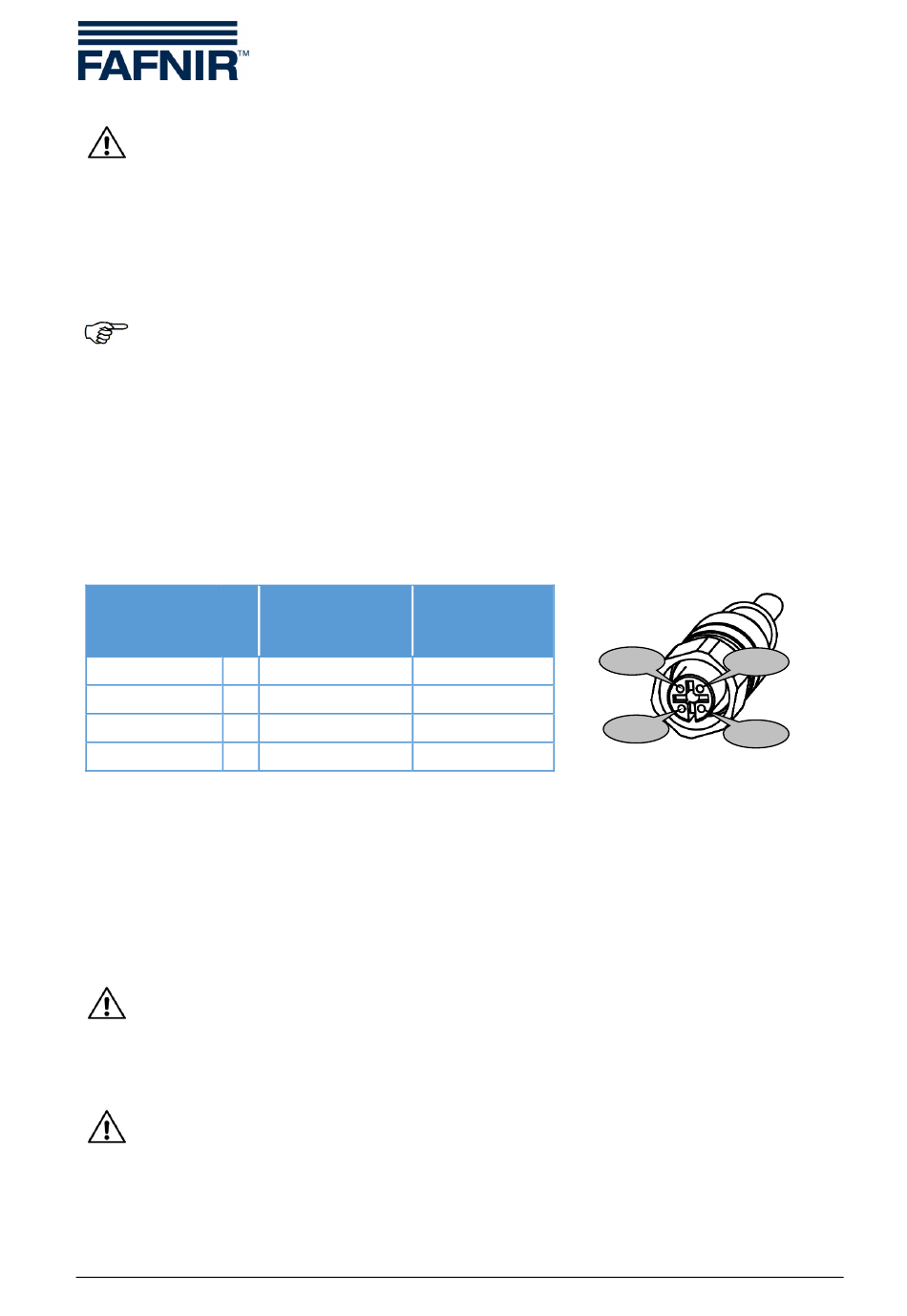

Anschlussbelegung der M12 Buchse des FAFNIR Anschlusskabels
Das Anschlusskabel zwischen TORRIX ... und zugehörigem Betriebsmittel muss die folgen-
den Eigenschaften aufweisen:
2-adriges, nicht abgeschirmtes Kabel
•
Für Ex-Anwendungen Farbe blau oder blau gekennzeichnet
•
(Kabel für eigensichere Stromkreise)
Die Erdung bzw. der Potentialausgleich ist durch den Errichter gemäß der jeweils
national gültigen Errichtungsvorschrift vorzunehmen. Der Erdungsanschluss
des Sondenkopfes kann für die Erdung bzw. den Potentialausgleich verwendet
werden.
Beachten Sie auch die allgemeinen Errichtungsvorschriften.
Seite 13/44
Farbkodierung
Belegung der
bei FAFNIR
Kabeln
braun
Pin 1
weiß
Pin 2
blau
Pin 3
schwarz
Pin 4
M12
Buchse
Pin 3
Pin 2
Pin 4
Pin 1
Elektrischer Anschluss
