Justierung
Die im Folgenden beschriebenen Einstellungen lassen sich bei Varianten mit
HART
Protokoll auch bequem per Remote durchführen, ohne dass hierfür der
®
Sondenkopf geöffnet werden muss.
6.1
Messbereichsspanne am Füllstandsensor
Zur Justierung des 4 mA- und 20 mA-Punktes am Füllstandsensor TORRIX dienen zwei Tas-
ten und eine Leuchtdiode (LED) im Anschlussbereich des Sondenkopfes.
Werkseitig ist der Füllstandsensor auf die maximale Messbereichsspanne mit 4 mA am Son-
denfuß und 20 mA am Sondenkopf eingestellt. Die Messbereichsspanne kann zur Anpas-
sung an den jeweiligen Behälter individuell eingestellt werden, ein Mindestabstand von
10 mm darf jedoch nicht unterschritten werden.
Wird dieser Mindestabstand unterschritten, kehrt sich die Anzeigerichtung des Füll-
standsensors automatisch um (Leermengenmessung).
Durch die Justierung kann der Messwert auch invers ausgegeben werden: z. B. kann der
Füllstandsensor auf die maximale Messbereichsspanne mit 4 mA am Sondenkopf und
20 mA am Sondenfuß eingestellt werden.

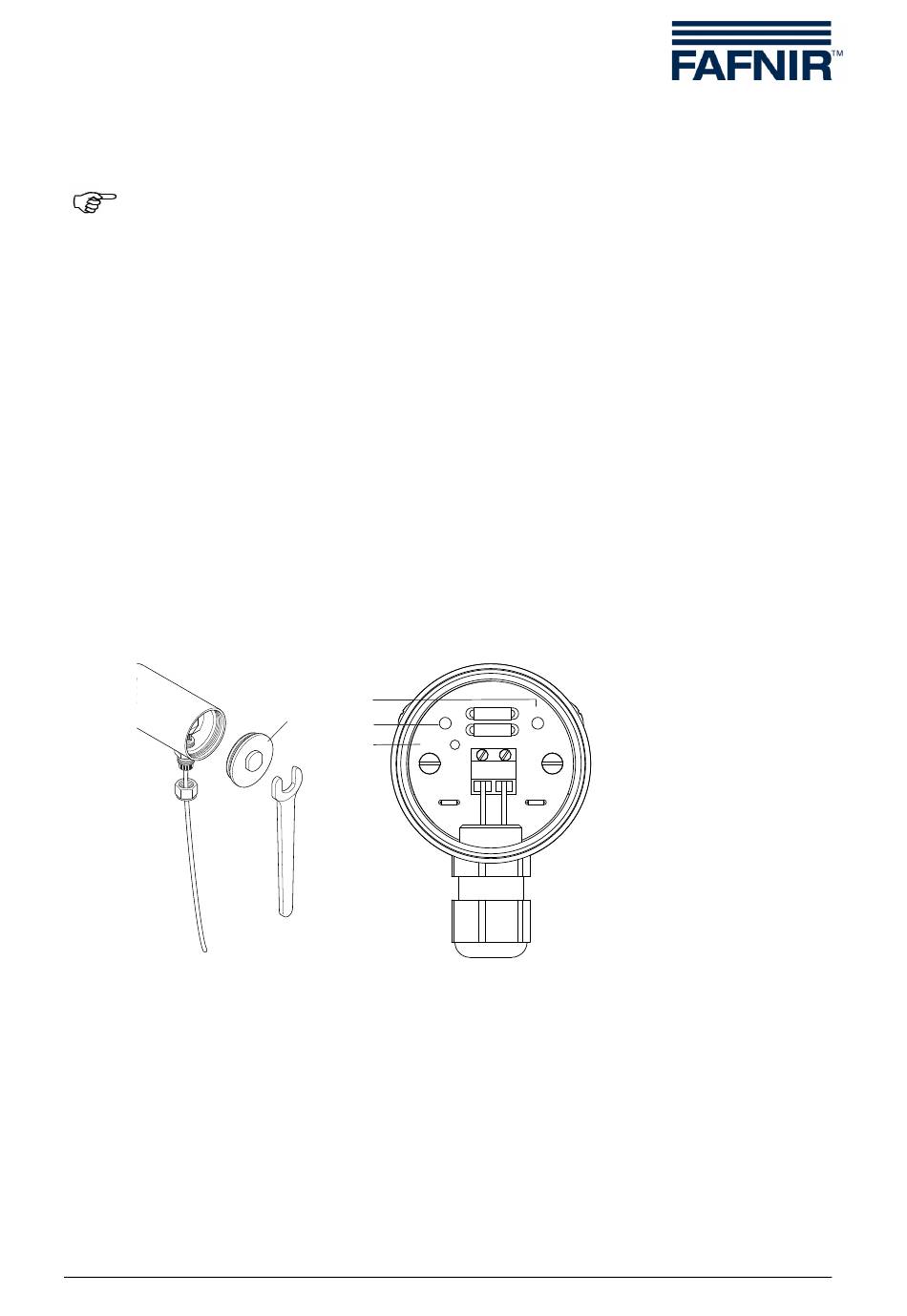

Abbildung 11: Justierung der Messbereichsspanne
Sondenkopfdeckel (1) mit Hilfe eines Maulschlüssels abschrauben.
(1)
4 mA-Taste (2) oder 20 mA-Taste (3) für einen Zeitraum von mindestens 3 Sekun-
(2)
den gedrückt halten. Die grüne LED beginnt zu blinken.
Der Füllstandsensor befindet sich nun im Justiermodus. Die Stromaufnahme des
(3)
Füllstandsensors beträgt 12 mA. Ohne erneuten Tastendruck bleibt der Füll-
standsensor für 20 Sekunden im Justiermodus, bevor er dann ohne Ändern der Jus-
tierung zurück in den Messmodus wechselt. Im Justiermodus können nun der 4 mA
und der 20 mA Referenzpunkt oder beide in beliebiger Reihenfolge verändert werden.
Justierung
3
4 mA
1
2
4
Cal/Err
20 mA
+
–
