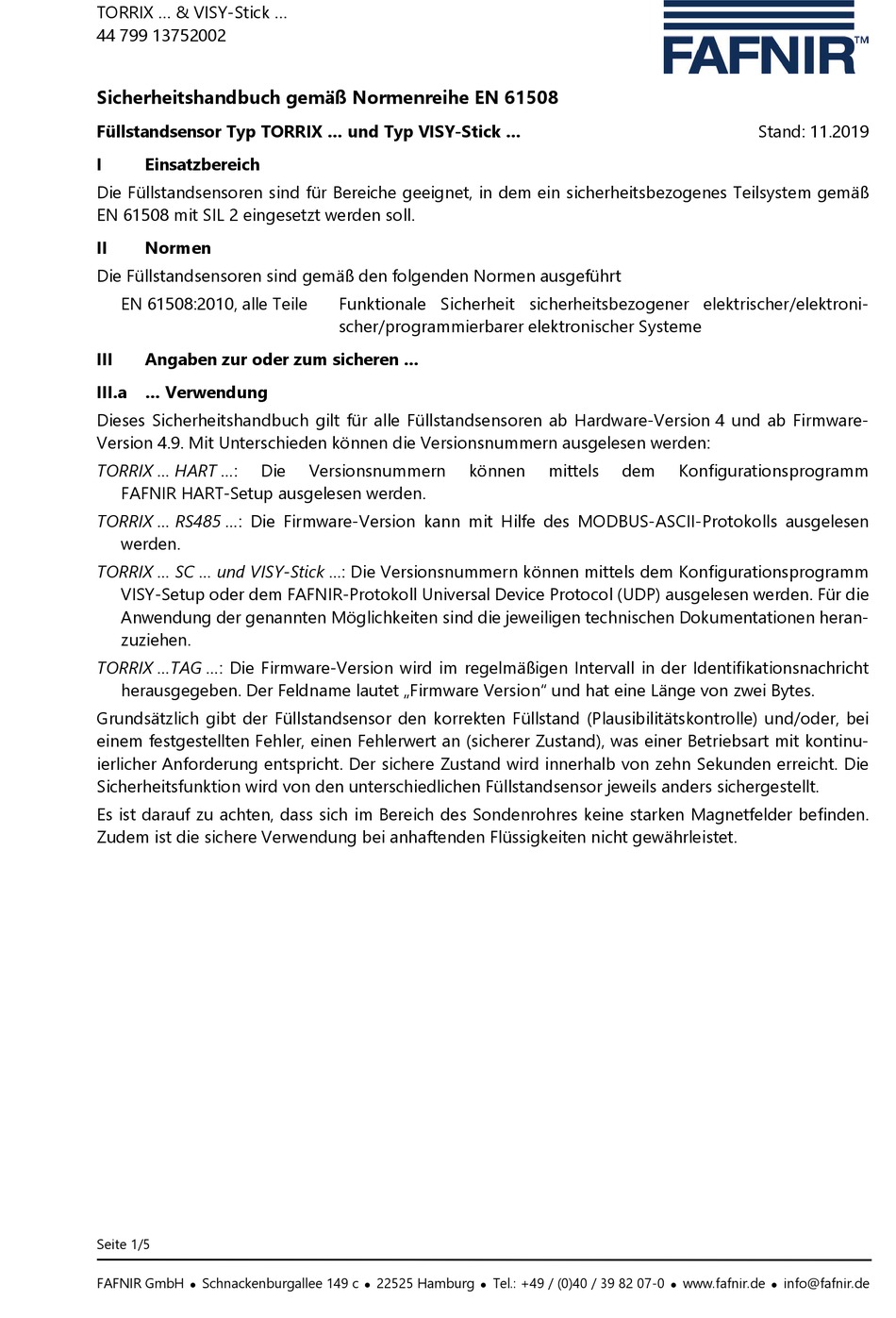

Sicherheitshandbuch gemäß Normenreihe EN 61508
Füllstandsensor Typ TORRIX ... und Typ VISY-Stick ...
I
Einsatzbereich
Die Füllstandsensoren sind für Bereiche geeignet, in dem ein sicherheitsbezogenes Teilsystem gemäß
EN 61508 mit SIL 2 eingesetzt werden soll.
II
Normen
Die Füllstandsensoren sind gemäß den folgenden Normen ausgeführt
EN 61508:2010, alle Teile
III
Angaben zur oder zum sicheren ...
III.a
... Verwendung
Dieses Sicherheitshandbuch gilt für alle Füllstandsensoren ab Hardware-Version 4 und ab Firmware-
Version 4.9. Mit Unterschieden können die Versionsnummern ausgelesen werden:
TORRIX ... HART ...:
Die
FAFNIR HART-Setup ausgelesen werden.
TORRIX ... RS485 ...: Die Firmware-Version kann mit Hilfe des MODBUS-ASCII-Protokolls ausgelesen
werden.
TORRIX ... SC ... und VISY-Stick ...: Die Versionsnummern können mittels dem Konfigurationsprogramm
VISY-Setup oder dem FAFNIR-Protokoll Universal Device Protocol (UDP) ausgelesen werden. Für die
Anwendung der genannten Möglichkeiten sind die jeweiligen technischen Dokumentationen heran-
zuziehen.
TORRIX ...TAG ...: Die Firmware-Version wird im regelmäßigen Intervall in der Identifikationsnachricht
herausgegeben. Der Feldname lautet „Firmware Version" und hat eine Länge von zwei Bytes.
Grundsätzlich gibt der Füllstandsensor den korrekten Füllstand (Plausibilitätskontrolle) und/oder, bei
einem festgestellten Fehler, einen Fehlerwert an (sicherer Zustand), was einer Betriebsart mit kontinu-
ierlicher Anforderung entspricht. Der sichere Zustand wird innerhalb von zehn Sekunden erreicht. Die
Sicherheitsfunktion wird von den unterschiedlichen Füllstandsensor jeweils anders sichergestellt.
Es ist darauf zu achten, dass sich im Bereich des Sondenrohres keine starken Magnetfelder befinden.
Zudem ist die sichere Verwendung bei anhaftenden Flüssigkeiten nicht gewährleistet.
