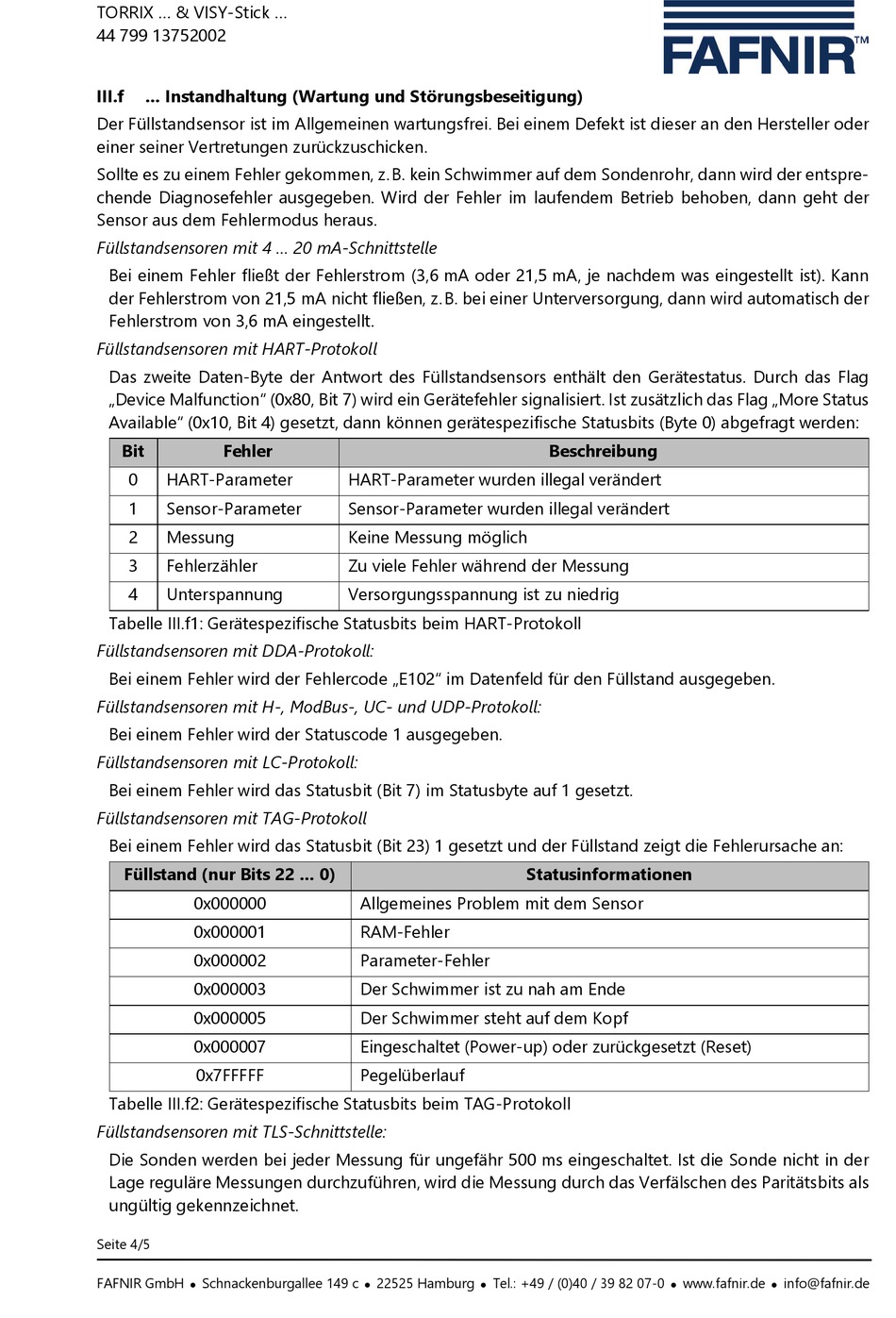

III.f ... Instandhaltung (Wartung und Störungsbeseitigung)
Der Füllstandsensor ist im Allgemeinen wartungsfrei. Bei einem Defekt ist dieser an den Hersteller oder
einer seiner Vertretungen zurückzuschicken.
Sollte es zu einem Fehler gekommen, z. B. kein Schwimmer auf dem Sondenrohr, dann wird der entspre-
chende Diagnosefehler ausgegeben. Wird der Fehler im laufendem Betrieb behoben, dann geht der
Sensor aus dem Fehlermodus heraus.
Füllstandsensoren mit 4 ... 20 mA-Schnittstelle
Bei einem Fehler fließt der Fehlerstrom (3,6 mA oder 21,5 mA, je nachdem was eingestellt ist). Kann
der Fehlerstrom von 21,5 mA nicht fließen, z. B. bei einer Unterversorgung, dann wird automatisch der
Fehlerstrom von 3,6 mA eingestellt.
Füllstandsensoren mit HART-Protokoll
Das zweite Daten-Byte der Antwort des Füllstandsensors enthält den Gerätestatus. Durch das Flag
„Device Malfunction" (0x80, Bit 7) wird ein Gerätefehler signalisiert. Ist zusätzlich das Flag „More Status
Available" (0x10, Bit 4) gesetzt, dann können gerätespezifische Statusbits (Byte 0) abgefragt werden:
Bit Fehler
0 HART-Parameter
1 Sensor-Parameter
2 Messung
3 Fehlerzähler
4 Unterspannung
Tabelle III.f1: Gerätespezifische Statusbits beim HART-Protokoll
Füllstandsensoren mit DDA-Protokoll:
Bei einem Fehler wird der Fehlercode „E102" im Datenfeld für den Füllstand ausgegeben.
Füllstandsensoren mit H-, ModBus-, UC- und UDP-Protokoll:
Bei einem Fehler wird der Statuscode 1 ausgegeben.
Füllstandsensoren mit LC-Protokoll:
Bei einem Fehler wird das Statusbit (Bit 7) im Statusbyte auf 1 gesetzt.
Füllstandsensoren mit TAG-Protokoll
Bei einem Fehler wird das Statusbit (Bit 23) 1 gesetzt und der Füllstand zeigt die Fehlerursache an:
Füllstand (nur Bits 22 ... 0)
0x000000
0x000001
0x000002
0x000003
0x000005
0x000007
0x7FFFFF
Tabelle III.f2: Gerätespezifische Statusbits beim TAG-Protokoll
Füllstandsensoren mit TLS-Schnittstelle:
Die Sonden werden bei jeder Messung für ungefähr 500 ms eingeschaltet. Ist die Sonde nicht in der
Lage reguläre Messungen durchzuführen, wird die Messung durch das Verfälschen des Paritätsbits als
ungültig gekennzeichnet.
Seite 4/5
FAFNIR GmbH Schnackenburgallee 149 c

HART-Parameter wurden illegal verändert
Sensor-Parameter wurden illegal verändert
Keine Messung möglich
Zu viele Fehler während der Messung
Versorgungsspannung ist zu niedrig
Allgemeines Problem mit dem Sensor
RAM-Fehler
Parameter-Fehler
Der Schwimmer ist zu nah am Ende
Der Schwimmer steht auf dem Kopf
Eingeschaltet (Power-up) oder zurückgesetzt (Reset)
Pegelüberlauf
