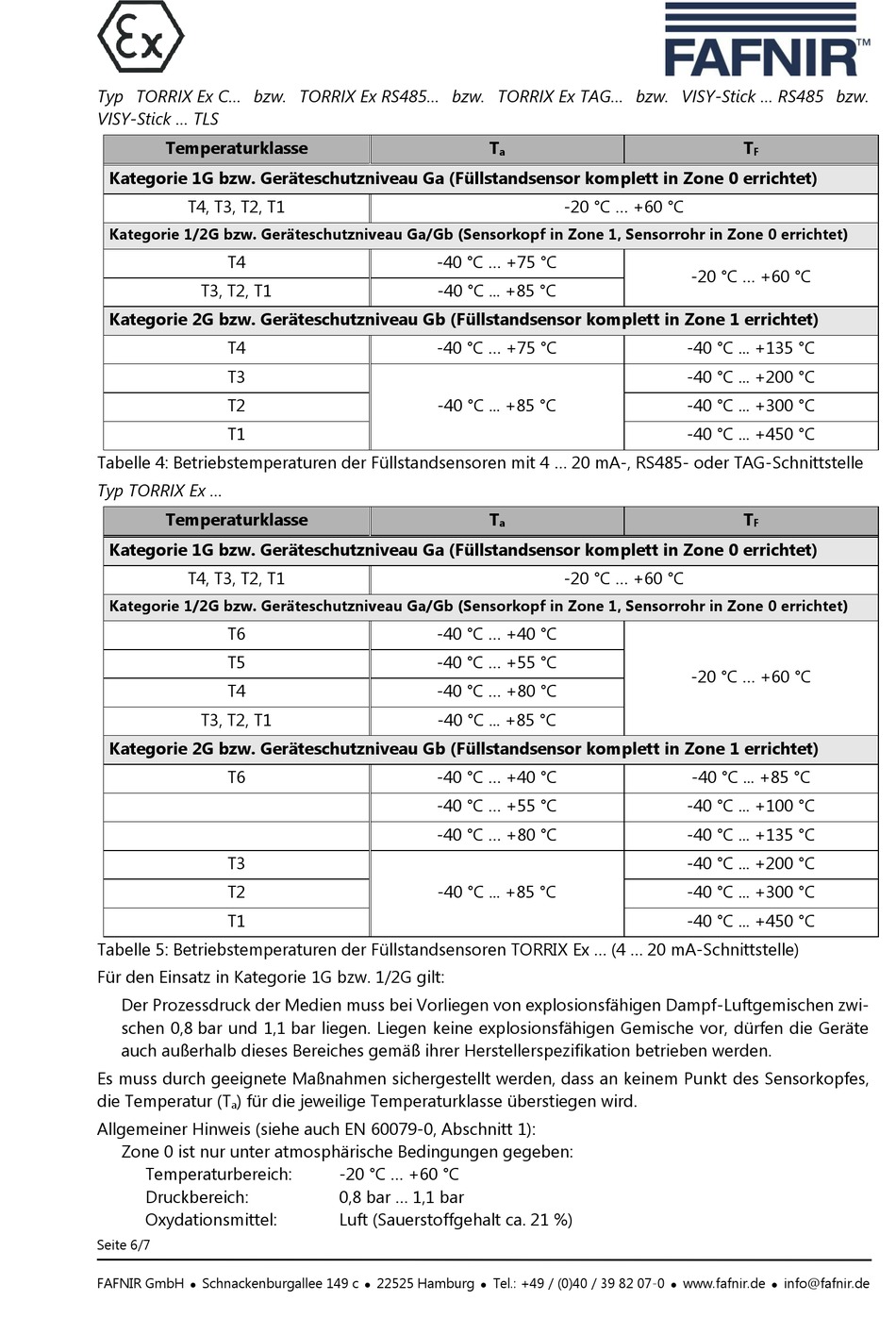

fafnir TORRIX Technische Dokumentation Seite 37

Typ TORRIX Ex C... bzw. TORRIX Ex RS485... bzw. TORRIX Ex TAG... bzw. VISY-Stick ... RS485 bzw.
VISY-Stick ... TLS
Temperaturklasse
Kategorie 1G bzw. Geräteschutzniveau Ga (Füllstandsensor komplett in Zone 0 errichtet)
T4, T3, T2, T1
Kategorie 1/2G bzw. Geräteschutzniveau Ga/Gb (Sensorkopf in Zone 1, Sensorrohr in Zone 0 errichtet)
T4
T3, T2, T1
Kategorie 2G bzw. Geräteschutzniveau Gb (Füllstandsensor komplett in Zone 1 errichtet)
T4
T3
T2
T1
Tabelle 4: Betriebstemperaturen der Füllstandsensoren mit 4 ... 20 mA-, RS485- oder TAG-Schnittstelle
Typ TORRIX Ex ...
Temperaturklasse
Kategorie 1G bzw. Geräteschutzniveau Ga (Füllstandsensor komplett in Zone 0 errichtet)
T4, T3, T2, T1
Kategorie 1/2G bzw. Geräteschutzniveau Ga/Gb (Sensorkopf in Zone 1, Sensorrohr in Zone 0 errichtet)
T6
T5
T4
T3, T2, T1
Kategorie 2G bzw. Geräteschutzniveau Gb (Füllstandsensor komplett in Zone 1 errichtet)
T6
T3
T2
T1
Tabelle 5: Betriebstemperaturen der Füllstandsensoren TORRIX Ex ... (4 ... 20 mA-Schnittstelle)
Für den Einsatz in Kategorie 1G bzw. 1/2G gilt:
Der Prozessdruck der Medien muss bei Vorliegen von explosionsfähigen Dampf-Luftgemischen zwi-
schen 0,8 bar und 1,1 bar liegen. Liegen keine explosionsfähigen Gemische vor, dürfen die Geräte
auch außerhalb dieses Bereiches gemäß ihrer Herstellerspezifikation betrieben werden.
Es muss durch geeignete Maßnahmen sichergestellt werden, dass an keinem Punkt des Sensorkopfes,
die Temperatur (T ) für die jeweilige Temperaturklasse überstiegen wird.
a
Allgemeiner Hinweis (siehe auch EN 60079-0, Abschnitt 1):
Zone 0 ist nur unter atmosphärische Bedingungen gegeben:
Temperaturbereich:
Druckbereich:
Oxydationsmittel:
Seite 6/7
FAFNIR GmbH Schnackenburgallee 149 c

T
a
-40 °C ... +75 °C
-40 °C ... +85 °C
-40 °C ... +75 °C
-40 °C ... +85 °C
T
a
-40 °C ... +40 °C
-40 °C ... +55 °C
-40 °C ... +80 °C
-40 °C ... +85 °C
-40 °C ... +40 °C
-40 °C ... +55 °C
-40 °C ... +80 °C
-40 °C ... +85 °C
-20 °C ... +60 °C
0,8 bar ... 1,1 bar
Luft (Sauerstoffgehalt ca. 21 %)
22525 Hamburg Tel.: +49 / (0)40 / 39 82 07-0
 
-20 °C ... +60 °C
-20 °C ... +60 °C
-40 °C ... +135 °C
-40 °C ... +200 °C
-40 °C ... +300 °C
-40 °C ... +450 °C
-20 °C ... +60 °C
-20 °C ... +60 °C
-40 °C ... +85 °C
-40 °C ... +100 °C
-40 °C ... +135 °C
-40 °C ... +200 °C
-40 °C ... +300 °C
-40 °C ... +450 °C
www.fafnir.de

T
F
T
F
