Aufbau und Funktionsweise
Die Füllstandsensoren bestehen aus einem Sondenkopf (1) und einem Sondenrohr (4) aus
Edelstahl. Auf dem Sondenrohr sitzt zur höhenverstellbaren Montage im Behälter ein Ein-
schraubkörper (3) (Klemmringverschraubung) oder zur festen Montage ein Flansch oder das
Sondenrohr wird außerhalb des Behälters an einem Bypass montiert. Auf dem Sondenrohr
oder im Bypass bewegt sich ein Schwimmer (5) für die kontinuierliche Messung der Produkt-
füllhöhe und ggf. ein weiterer Schwimmer (6) für die kontinuierliche Trennschichtmessung.
④
⑤
⑥
⑩

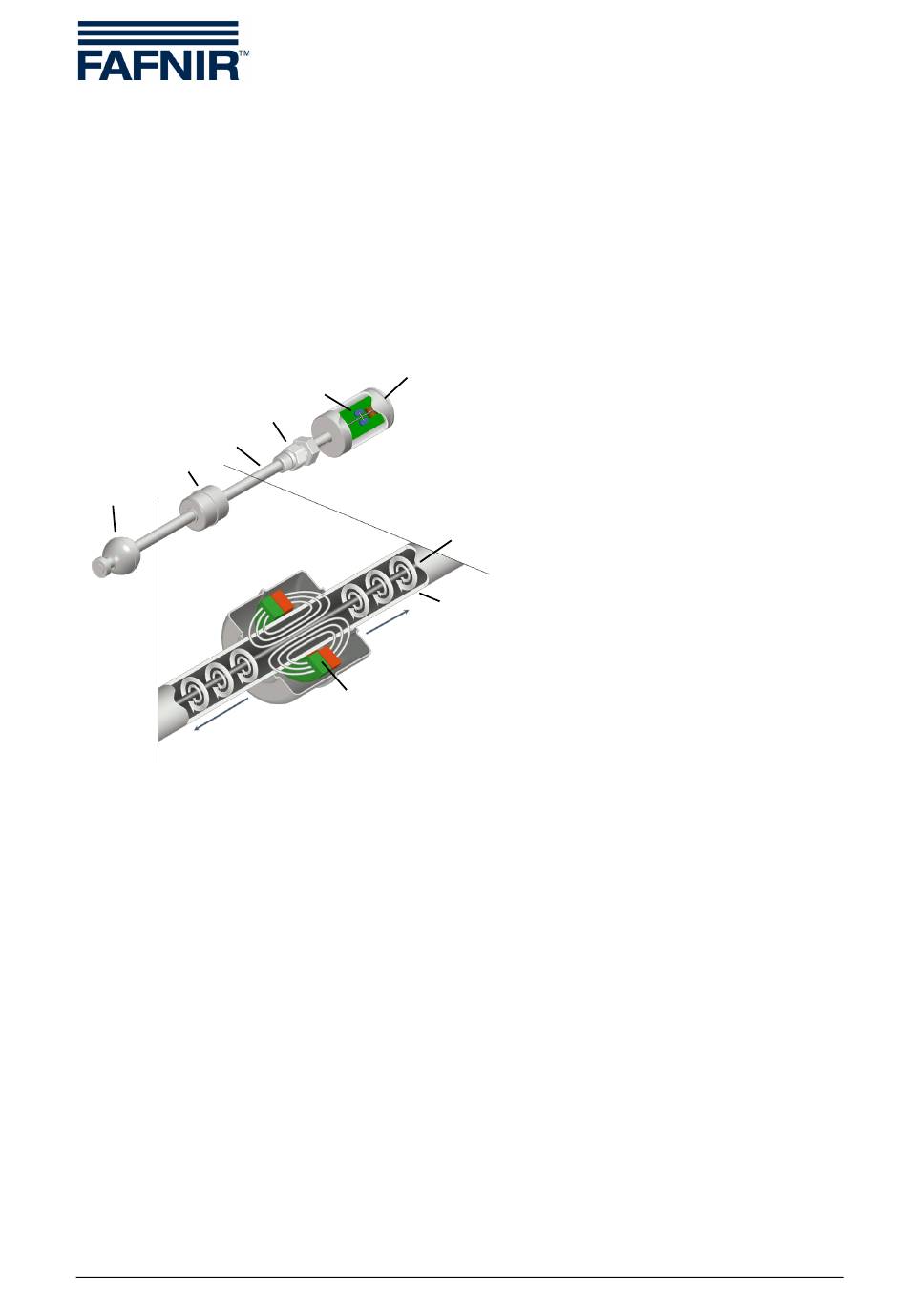

Abbildung 1: Funktionsweise des magnetostriktiven Messprinzips
Der Sensor arbeitet nach dem magnetostriktiven Messprinzip. Im Sondenrohr ist ein Draht (7)
aus magnetostriktivem Material eingebaut. Durch die Sensorelektronik (2) werden Impulse
durch den Draht gesendet, die ein zirkulares Magnetfeld (8) erzeugen. Als Füllstandgeber
werden Permanent-Magnete (9) eingesetzt, die sowohl im Produktschwimmer (5) als auch
im Trennschichtschwimmer (6) eingebaut sind. Das Magnetfeld der Schwimmermagnete (9)
magnetisiert den Draht in diesem Bereich axial. Durch die Überlagerung der beiden Mag-
netfelder wird im Bereich des Schwimmermagneten ein Torsionsimpuls (10) erzeugt, der von
der Schwimmerposition in beide Richtungen durch den Draht läuft. Ein Torsionsimpuls läuft
direkt zum Sondenkopf, der andere Torsionsimpuls wird am unteren Ende des Sondenrohres
reflektiert. Die Zeit zwischen der Aussendung des Stromimpulses und dem Eintreffen der
beiden Torsionsimpulse am Sondenkopf wird gemessen, und die Schwimmerposition er-
rechnet. Die Position des Trennschichtschwimmers wird durch die Messung eines zweiten
Impulses berechnet.
Seite 3/44
①
②
③
⑩
⑨
1 – Sondenkopf
2 – Sensorelektronik
3 – Einschraubkörper
4 – Sondenrohr
5 – Produktschwimmer
6 – Trennschichtschwimmer
⑦
7 – magnetostriktiver Draht
8 – zirkulares Magnetfeld
9 – Permanent-Magnet
⑧
10 – Torsionsimpuls
Aufbau und Funktionsweise
