1

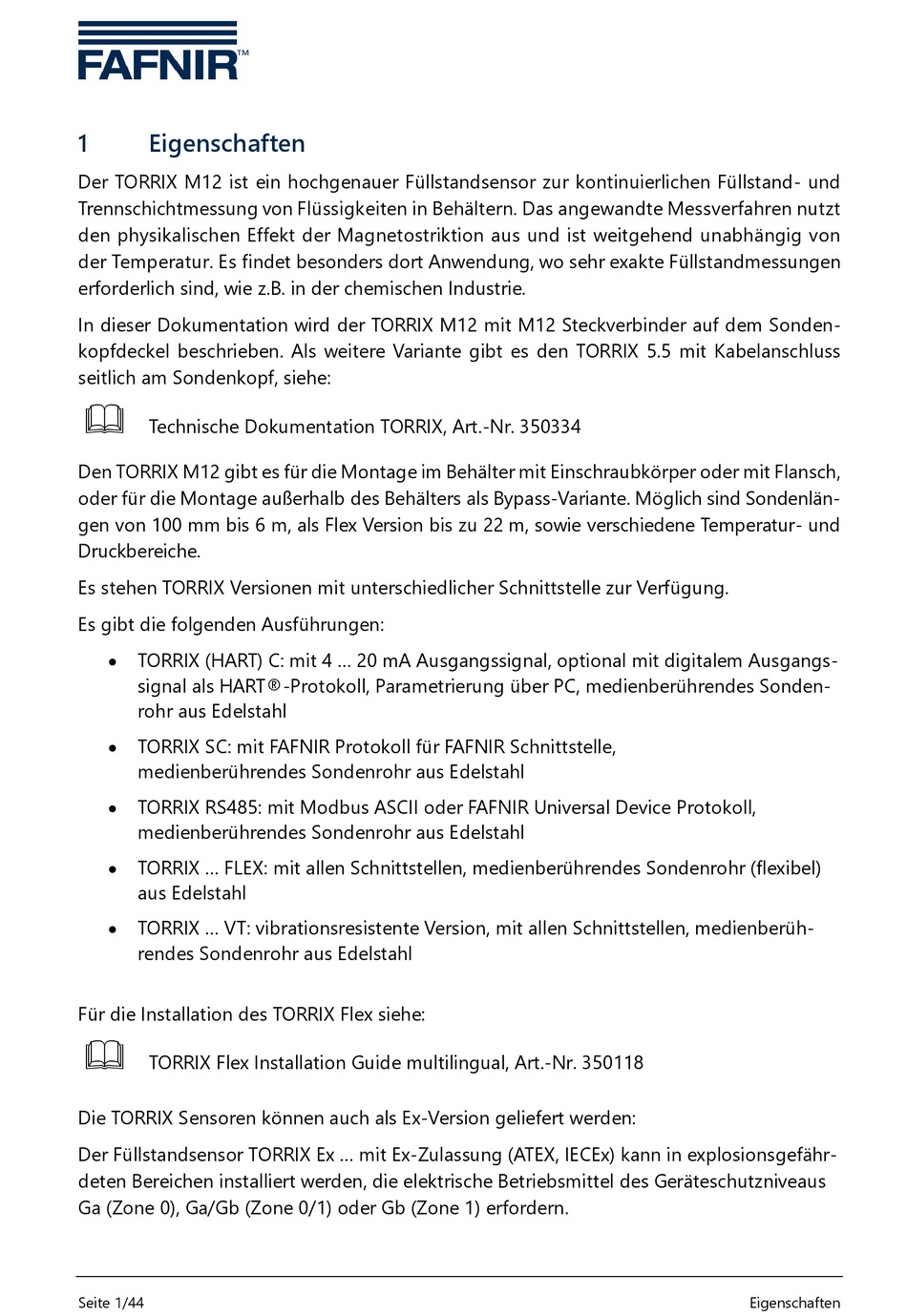

Eigenschaften
Der TORRIX M12 ist ein hochgenauer Füllstandsensor zur kontinuierlichen Füllstand- und
Trennschichtmessung von Flüssigkeiten in Behältern. Das angewandte Messverfahren nutzt
den physikalischen Effekt der Magnetostriktion aus und ist weitgehend unabhängig von
der Temperatur. Es findet besonders dort Anwendung, wo sehr exakte Füllstandmessungen
erforderlich sind, wie z.B. in der chemischen Industrie.
In dieser Dokumentation wird der TORRIX M12 mit M12 Steckverbinder auf dem Sonden-
kopfdeckel beschrieben. Als weitere Variante gibt es den TORRIX 5.5 mit Kabelanschluss
seitlich am Sondenkopf, siehe:
Technische Dokumentation TORRIX, Art.-Nr. 350334
Den TORRIX M12 gibt es für die Montage im Behälter mit Einschraubkörper oder mit Flansch,
oder für die Montage außerhalb des Behälters als Bypass-Variante. Möglich sind Sondenlän-
gen von 100 mm bis 6 m, als Flex Version bis zu 22 m, sowie verschiedene Temperatur- und
Druckbereiche.
Es stehen TORRIX Versionen mit unterschiedlicher Schnittstelle zur Verfügung.
Es gibt die folgenden Ausführungen:
TORRIX (HART) C: mit 4 ... 20 mA Ausgangssignal, optional mit digitalem Ausgangs-
•
signal als HART®-Protokoll, Parametrierung über PC, medienberührendes Sonden-
rohr aus Edelstahl
TORRIX SC: mit FAFNIR Protokoll für FAFNIR Schnittstelle,
•
medienberührendes Sondenrohr aus Edelstahl
TORRIX RS485: mit Modbus ASCII oder FAFNIR Universal Device Protokoll,
•
medienberührendes Sondenrohr aus Edelstahl
TORRIX ... FLEX: mit allen Schnittstellen, medienberührendes Sondenrohr (flexibel)
•
aus Edelstahl
TORRIX ... VT: vibrationsresistente Version, mit allen Schnittstellen, medienberüh-
•
rendes Sondenrohr aus Edelstahl
Für die Installation des TORRIX Flex siehe:
TORRIX Flex Installation Guide multilingual, Art.-Nr. 350118
Die TORRIX Sensoren können auch als Ex-Version geliefert werden:
Der Füllstandsensor TORRIX Ex ... mit Ex-Zulassung (ATEX, IECEx) kann in explosionsgefähr-
deten Bereichen installiert werden, die elektrische Betriebsmittel des Geräteschutzniveaus
Ga (Zone 0), Ga/Gb (Zone 0/1) oder Gb (Zone 1) erfordern.
Seite 1/44
Eigenschaften
