Varning
Installera inte Grundfos automatikskåp,
pumpstyrenheter, Ex-barriärer och mat-
ningskablars fria ändar i områden med
explosionsrisk.
Pumpens explosionsskyddsklass är
CE 0344 II 2 G Ex d IIB T4 X.
Installationsplatsens klassificering
måste i varje enskilt fall godkännas av
de lokala brandskyddsmyndigheterna.
För explosionsskyddade pumpar måste
en extern jordledare anslutas till den
externa jordplinten på pumpen med
ledare och säker kabelklämma.
Rengör anslutningsytan för den
externa jordanslutningen och anslut
kabelklämman.
Jordledarens tvärsnittsarea måste vara
2
minst 4 mm , motsvarande typ H07
V2-K (PVT 90 °) gul/grön.
Jordanslutningen måste skyddas från
korrosion.
Kontrollera att all skyddsutrustning är
korrekt ansluten.
Nivåvippor som används i miljöer med
explosionsrisk måste vara godkända
för sådan användning. De måste anslu-
tas till Grundfos automatikskåp LC,
LCD 108 via den egensäkra LC-Ex4-bar-
riären för att säkerställa säker krets.
Varning
Om försörjningskabeln är skadad ska
den bytas ut av tillverkaren, tillverka-
rens servicerepresentant eller annan
kvalificerad personal.
Ställ in motorskyddet på pumpens
Varning
märkström. Märkströmmen är angiven
på pumpens typskylt.
Varning
Om pumpen har Ex-märkning på
typskylten, kontrollera att pumpen är
ansluten i enlighet med instruktionerna
i detta häfte.
Försörjningsspänning och -frekvens är angivna på
pumpens typskylt. Spänningstolerans är - 10 %/
+ 6 % av märkspänningen. Kontrollera att motorn är
lämplig för nätspänningen på installationsplatsen.
Alla pumpar levereras med 10 meter kabel och fri
kabelände.
Samtliga pumpar levereras utan automatikskåp.
Pumpen måste anslutas till endera av dessa två
automatikskåp (styrenheter):
• automatikskåp med motorskyddsbrytare, till
exempel Grundfos CU 100
• Grundfos automatikskåp LC, LCD 107, LC,
LCD 108 eller LC, LCD 110.
Se fig. 4 eller 5 samt monterings- och driftsinstruktio-
nen för det valda automatikskåpet eller styrenheten.
Miljöer med explosionsrisk
I potentiellt explosiva miljöer finns två alternativ:
• Använd nivåvippor avsedda för Ex-miljö och
säkerhetsbarriär i kombination med DC, DCD
eller LC, LCD 108.
• Använd nivåklockor i kombination med LC,
LCD 107.
Varning
För att undvika kortslutningar ska
kablarnas skick kontrolleras visuellt
före installation samt vid första
igångkörning av pumpen.
Mer information om termobrytarnas funktion finns i
avsnitt 8.4 Termobrytare.

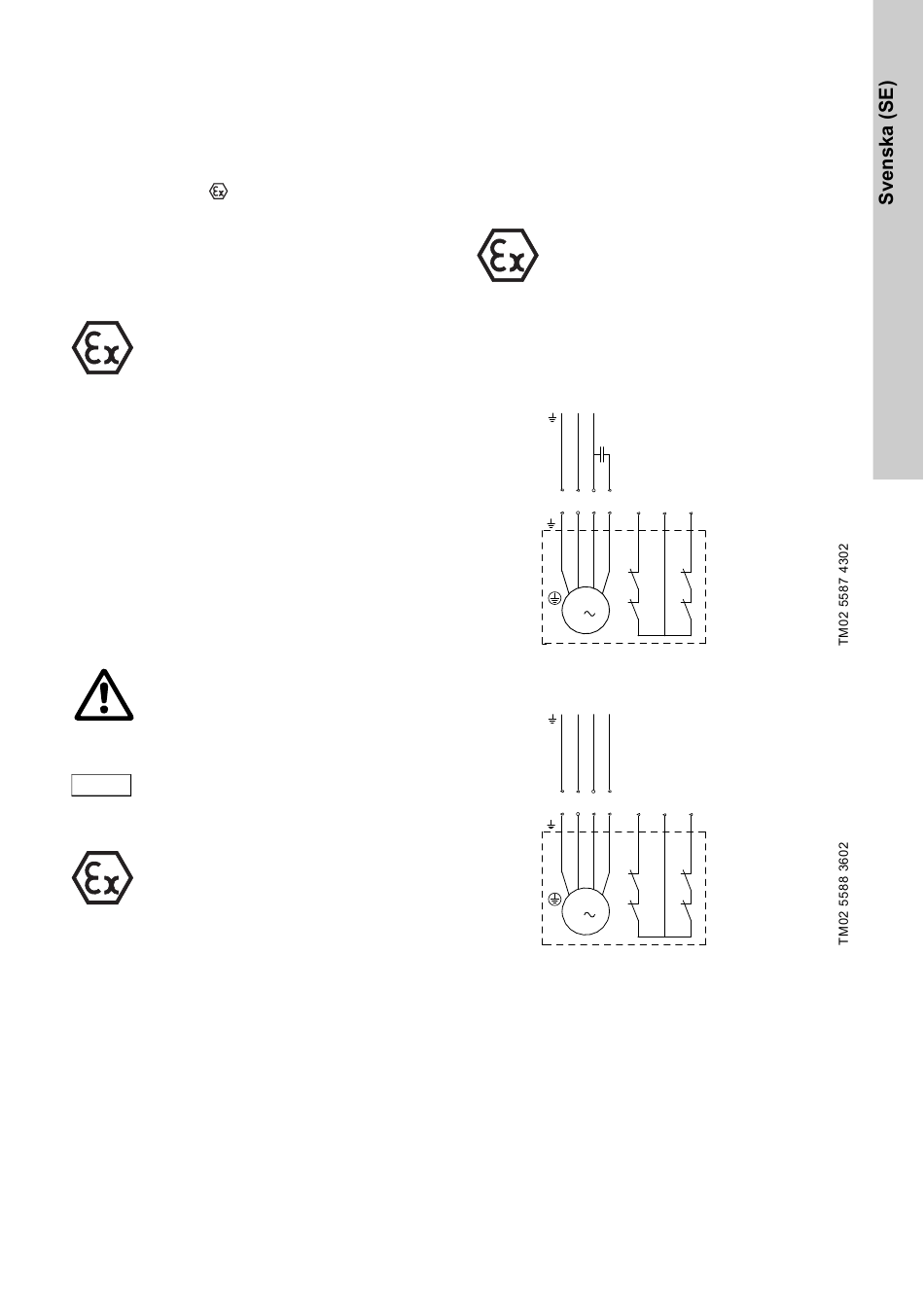

8.1 Kopplingsscheman

PE L N
PE
1 2 3 4
T2
˚
160
1
Fig. 4 Kopplingsschema, 1-faspump
L1 L2 L3
PE
PE
1 2 3 4
T2
˚
170
3
Fig. 5 Kopplingsschema, 3-faspumpar
5 6
T1 T3
˚
C 150 C
5 6
T1 T3
˚
C 150 C
