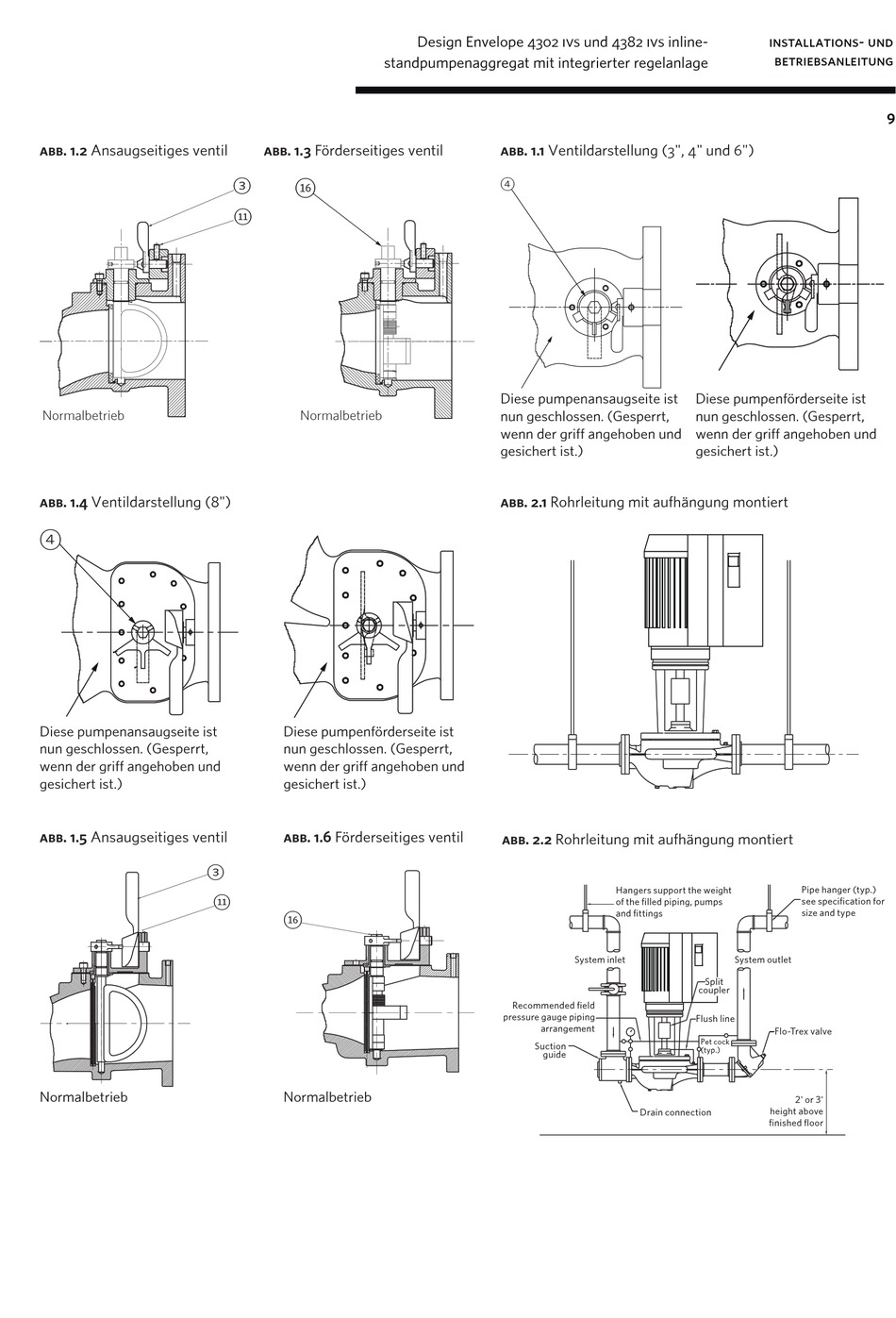

abb. 1.2 Ansaugseitiges ventil
Normalbetrieb
abb. 1.4 Ventildarstellung (8")
4
Diese pumpenansaugseite ist
nun geschlossen. (Gesperrt,
wenn der griff angehoben und
gesichert ist.)
abb. 1.5 Ansaugseitiges ventil
3
Normalbetrieb
abb. 1.3 Förderseitiges ventil
3
1
1
Normalbetrieb
Diese pumpenförderseite ist
nun geschlossen. (Gesperrt,
wenn der griff angehoben und
gesichert ist.)
abb. 1.6 Förderseitiges ventil
1
1
Normalbetrieb
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
abb. 1.1 Ventildarstellung (3", 4" und 6")
4
Diese pumpenansaugseite ist
nun geschlossen. (Gesperrt,
wenn der griff angehoben und
gesichert ist.)
abb. 2.1 Rohrleitung mit aufhängung montiert
abb. 2.2 Rohrleitung mit aufhängung montiert
Recommended field
pressure gauge piping
arrangement
Suction
guide
Diese pumpenförderseite ist
nun geschlossen. (Gesperrt,
wenn der griff angehoben und
gesichert ist.)
Hangers support the weight
of the filled piping, pumps
and fittings
System inlet
System outlet
Split
coupler
Flush line
Pet cock
(typ.)
Drain connection
installations- und
betriebsanleitung
9
Pipe hanger (typ.)
see specification for
size and type
Flo-Trex valve
2' or 3'
height above
finished floor
