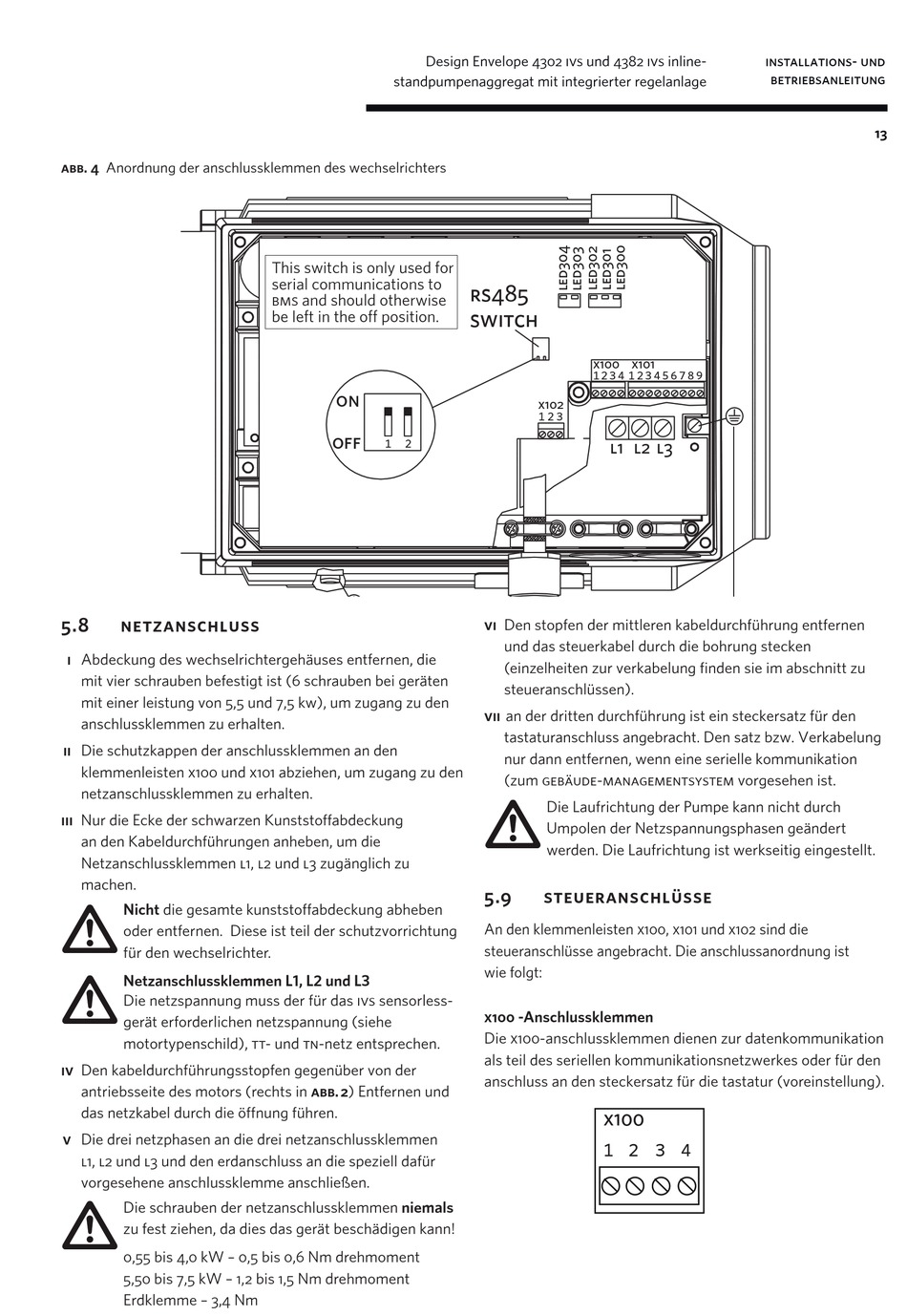

abb. 4 Anordnung der anschlussklemmen des wechselrichters
5.8
netzanschluss
i Abdeckung des wechselrichtergehäuses entfernen, die
mit vier schrauben befestigt ist (6 schrauben bei geräten
mit einer leistung von 5,5 und 7,5 kw), um zugang zu den
anschlussklemmen zu erhalten.
ii Die schutzkappen der anschlussklemmen an den
klemmenleisten x100 und x101 abziehen, um zugang zu den
netzanschlussklemmen zu erhalten.
iii Nur die Ecke der schwarzen Kunststoffabdeckung
an den Kabeldurchführungen anheben, um die
Netzanschlussklemmen l1, l2 und l3 zugänglich zu
machen.
Nicht die gesamte kunststoffabdeckung abheben
oder entfernen. Diese ist teil der schutzvorrichtung
für den wechselrichter.
Netzanschlussklemmen L1, L2 und L3
Die netzspannung muss der für das ivs sensorless-
gerät erforderlichen netzspannung (siehe
motortypenschild), tt- und tn-netz entsprechen.
iv Den kabeldurchführungsstopfen gegenüber von der
antriebsseite des motors (rechts in abb. 2) Entfernen und
das netzkabel durch die öffnung führen.
v Die drei netzphasen an die drei netzanschlussklemmen
l1, l2 und l3 und den erdanschluss an die speziell dafür
vorgesehene anschlussklemme anschließen.
Die schrauben der netzanschlussklemmen niemals
zu fest ziehen, da dies das gerät beschädigen kann!
0,55 bis 4,0 kW – 0,5 bis 0,6 Nm drehmoment
5,50 bis 7,5 kW – 1,2 bis 1,5 Nm drehmoment
Erdklemme – 3,4 Nm
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
This switch is only used for
serial communications to
bms and should otherwise
be left in the o position.
on
o
1
2
e ar th gr oun d
rs485
switch
x100
x101
1 2 3
4 1 2 3 4 5 6 7 8 9
x102
1
2 3
l1 l2 l3
e a rt h gr ou nd
vi Den stopfen der mittleren kabeldurchführung entfernen
und das steuerkabel durch die bohrung stecken
(einzelheiten zur verkabelung finden sie im abschnitt zu
steueranschlüssen).
vii an der dritten durchführung ist ein steckersatz für den
tastaturanschluss angebracht. Den satz bzw. Verkabelung
nur dann entfernen, wenn eine serielle kommunikation
(zum gebäude-managementsystem vorgesehen ist.
Die Laufrichtung der Pumpe kann nicht durch
Umpolen der Netzspannungsphasen geändert
werden. Die Laufrichtung ist werkseitig eingestellt.
5.9
steueranschlüsse
An den klemmenleisten x100, x101 und x102 sind die
steueranschlüsse angebracht. Die anschlussanordnung ist
wie folgt:
x100 -Anschlussklemmen
Die x100-anschlussklemmen dienen zur datenkommunikation
als teil des seriellen kommunikationsnetzwerkes oder für den
anschluss an den steckersatz für die tastatur (voreinstellung).
x100
1 2 3 4
installations- und
betriebsanleitung
13
