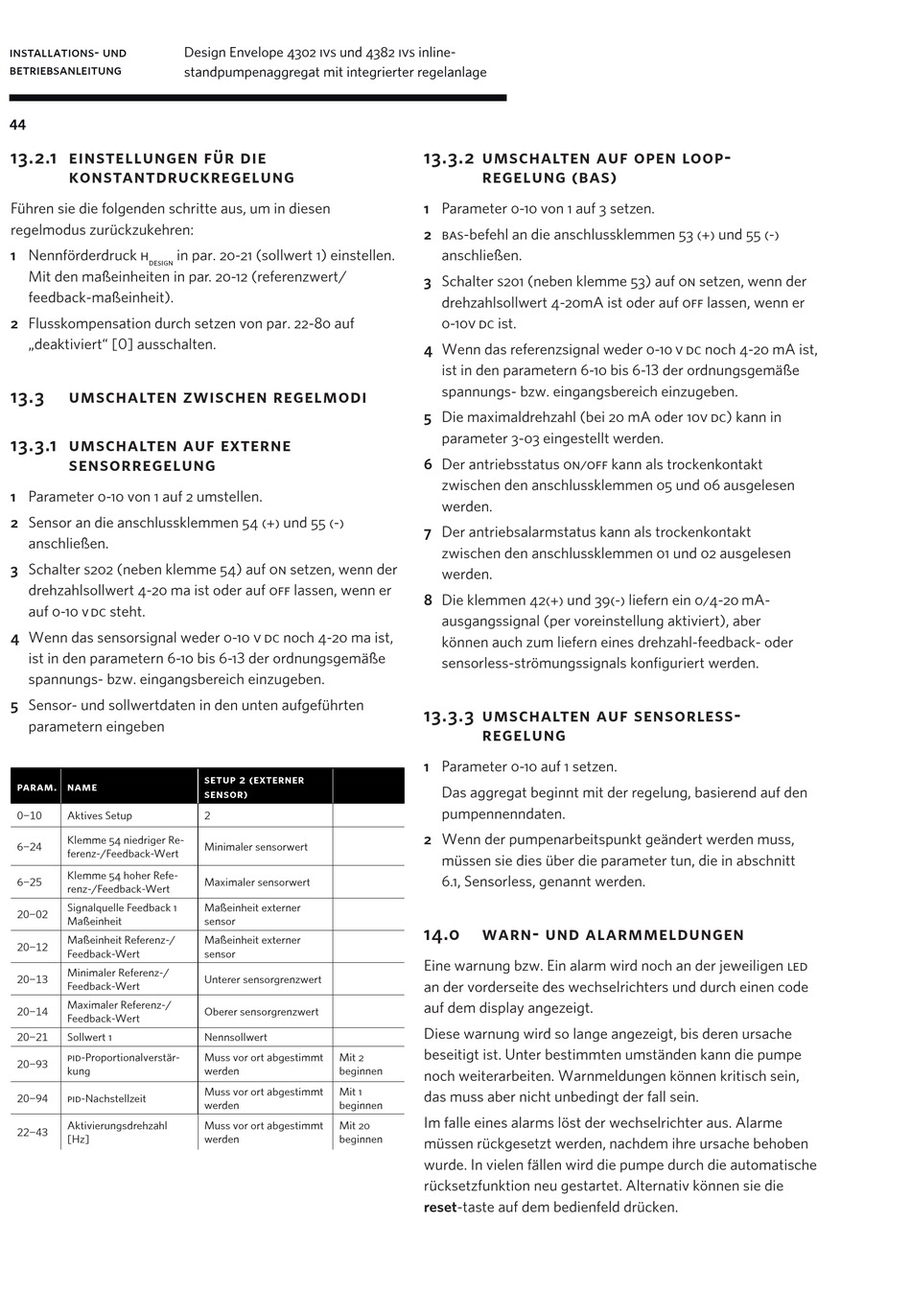

installations- und
betriebsanleitung
44
13.2.1 einstellungen für die
konstantdruckregelung
Führen sie die folgenden schritte aus, um in diesen
regelmodus zurückzukehren:
1 Nennförderdruck h
design
Mit den maßeinheiten in par. 20-12 (referenzwert/
feedback-maßeinheit).
2 Flusskompensation durch setzen von par. 22-80 auf
„deaktiviert" [0] ausschalten.
13.3
umschalten zwischen regelmodi
13.3.1 umschalten auf externe
sensorregelung
1 Parameter 0-10 von 1 auf 2 umstellen.
2 Sensor an die anschlussklemmen 54 (+) und 55 (-)
anschließen.
3 Schalter s202 (neben klemme 54) auf on setzen, wenn der
drehzahlsollwert 4-20 ma ist oder auf off lassen, wenn er
auf 0-10 v dc steht.
4 Wenn das sensorsignal weder 0-10 v dc noch 4-20 ma ist,
ist in den parametern 6-10 bis 6-13 der ordnungsgemäße
spannungs- bzw. eingangsbereich einzugeben.
5 Sensor- und sollwertdaten in den unten aufgeführten
parametern eingeben
param. name
Aktives Setup
0-10
Klemme 54 niedriger Re-
6-24
ferenz-/Feedback-Wert
Klemme 54 hoher Refe-
6-25
renz-/Feedback-Wert
Signalquelle Feedback 1
20-02
Maßeinheit
Maßeinheit Referenz-/
20-12
Feedback-Wert
Minimaler Referenz-/
20-13
Feedback-Wert
Maximaler Referenz-/
20-14
Feedback-Wert
Sollwert 1
20-21
pid-Proportionalverstär-
20-93
kung
pid-Nachstellzeit
20-94
Aktivierungsdrehzahl
22-43
[Hz]
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
in par. 20-21 (sollwert 1) einstellen.
setup 2 (externer
sensor)
2
Minimaler sensorwert
Maximaler sensorwert
Maßeinheit externer
sensor
Maßeinheit externer
sensor
Unterer sensorgrenzwert
Oberer sensorgrenzwert
Nennsollwert
Muss vor ort abgestimmt
Mit 2
werden
beginnen
Muss vor ort abgestimmt
Mit 1
werden
beginnen
Muss vor ort abgestimmt
Mit 20
werden
beginnen
13.3.2 umschalten auf open loop-
regelung (bas)
1 Parameter 0-10 von 1 auf 3 setzen.
2 bas-befehl an die anschlussklemmen 53 (+) und 55 (-)
anschließen.
3 Schalter s201 (neben klemme 53) auf on setzen, wenn der
drehzahlsollwert 4-20mA ist oder auf off lassen, wenn er
0-10v dc ist.
4 Wenn das referenzsignal weder 0-10 v dc noch 4-20 mA ist,
ist in den parametern 6-10 bis 6-13 der ordnungsgemäße
spannungs- bzw. eingangsbereich einzugeben.
5 Die maximaldrehzahl (bei 20 mA oder 10v dc) kann in
parameter 3-03 eingestellt werden.
6 Der antriebsstatus on/off kann als trockenkontakt
zwischen den anschlussklemmen 05 und 06 ausgelesen
werden.
7 Der antriebsalarmstatus kann als trockenkontakt
zwischen den anschlussklemmen 01 und 02 ausgelesen
werden.
8 Die klemmen 42(+) und 39(-) liefern ein 0/4-20 mA-
ausgangssignal (per voreinstellung aktiviert), aber
können auch zum liefern eines drehzahl-feedback- oder
sensorless-strömungssignals konfiguriert werden.
13.3.3 umschalten auf sensorless-
regelung
1 Parameter 0-10 auf 1 setzen.
Das aggregat beginnt mit der regelung, basierend auf den
pumpennenndaten.
2 Wenn der pumpenarbeitspunkt geändert werden muss,
müssen sie dies über die parameter tun, die in abschnitt
6.1, Sensorless, genannt werden.
14.0
warn- und alarmmeldungen
Eine warnung bzw. Ein alarm wird noch an der jeweiligen led
an der vorderseite des wechselrichters und durch einen code
auf dem display angezeigt.
Diese warnung wird so lange angezeigt, bis deren ursache
beseitigt ist. Unter bestimmten umständen kann die pumpe
noch weiterarbeiten. Warnmeldungen können kritisch sein,
das muss aber nicht unbedingt der fall sein.
Im falle eines alarms löst der wechselrichter aus. Alarme
müssen rückgesetzt werden, nachdem ihre ursache behoben
wurde. In vielen fällen wird die pumpe durch die automatische
rücksetzfunktion neu gestartet. Alternativ können sie die
reset-taste auf dem bedienfeld drücken.
