installations- und
betriebsanleitung
10

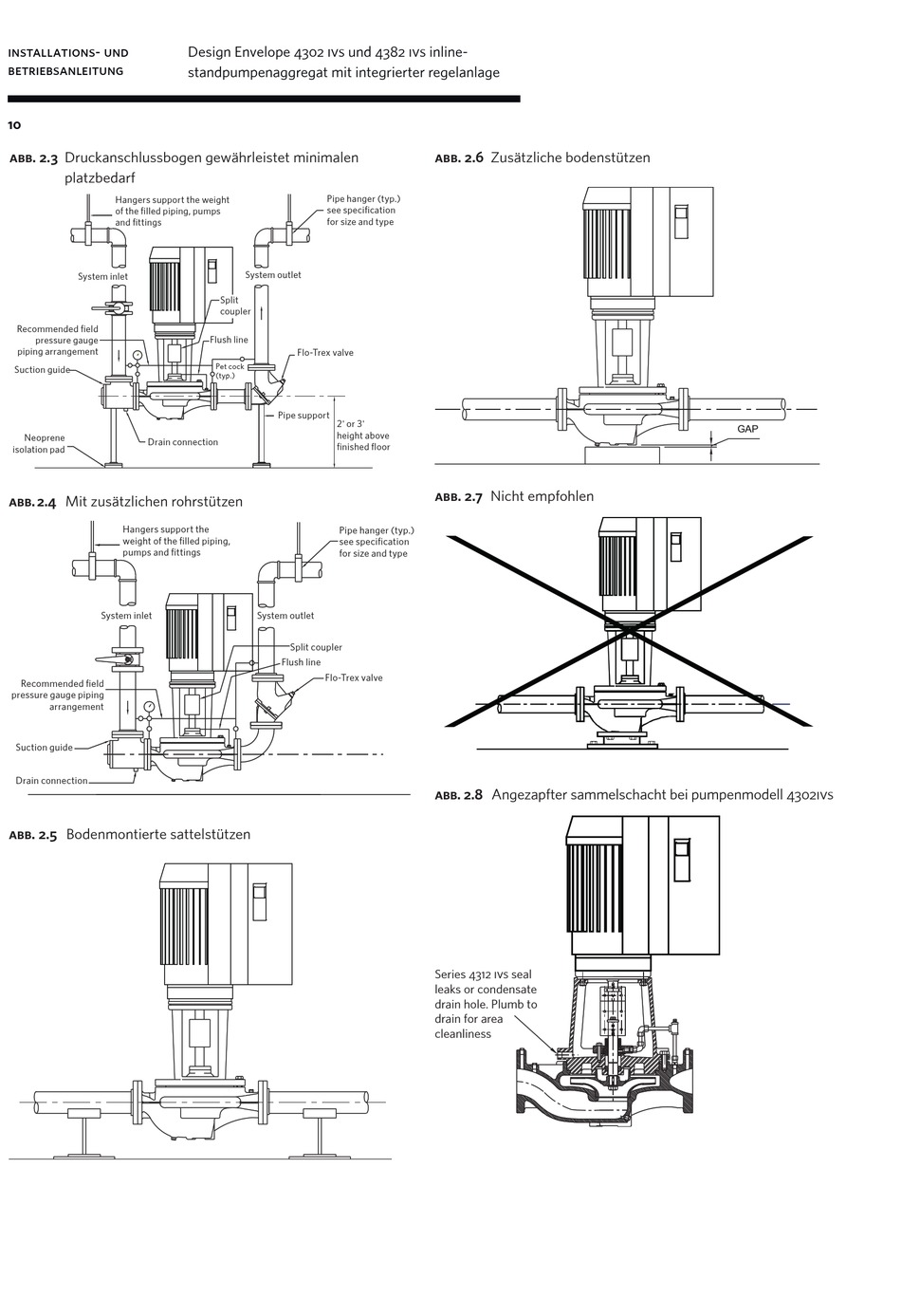

abb. 2.3 Druckanschlussbogen gewährleistet minimalen
platzbedarf
Hangers support the weight
of the filled piping, pumps
and fittings
System inlet
Recommended field
pressure gauge
piping arrangement
Suction guide
Neoprene
Drain connection
isolation pad
abb. 2.4 Mit zusätzlichen rohrstützen
Hangers support the
weight of the filled piping,
pumps and fittings
System inlet
Recommended field
pressure gauge piping
arrangement
Suction guide
Drain connection
abb. 2.5 Bodenmontierte sattelstützen
Design Envelope 4302 ivs und 4382 ivs inline-
standpumpenaggregat mit integrierter regelanlage
Pipe hanger (typ.)
see specification
for size and type
System outlet
Split
coupler
Flush line
Flo-Trex valve
Pet cock
(typ.)
Pipe support
2' or 3'
height above
finished floor
Pipe hanger (typ.)
see specification
for size and type
System outlet
Split coupler
Flush line
Flo-Trex valve
abb. 2.6 Zusätzliche bodenstützen
abb. 2.7 Nicht empfohlen
abb. 2.8 Angezapfter sammelschacht bei pumpenmodell 4302ivs
Series 4312 ivs seal
leaks or condensate
drain hole. Plumb to
drain for area
cleanliness
GAP
