NOTA! La carga útil se debe colocar en la
cuna de tal modo que el par de inversión del
brazo de palanca x siga siendo pequeño.
4 Conexiones de aire
comprimido

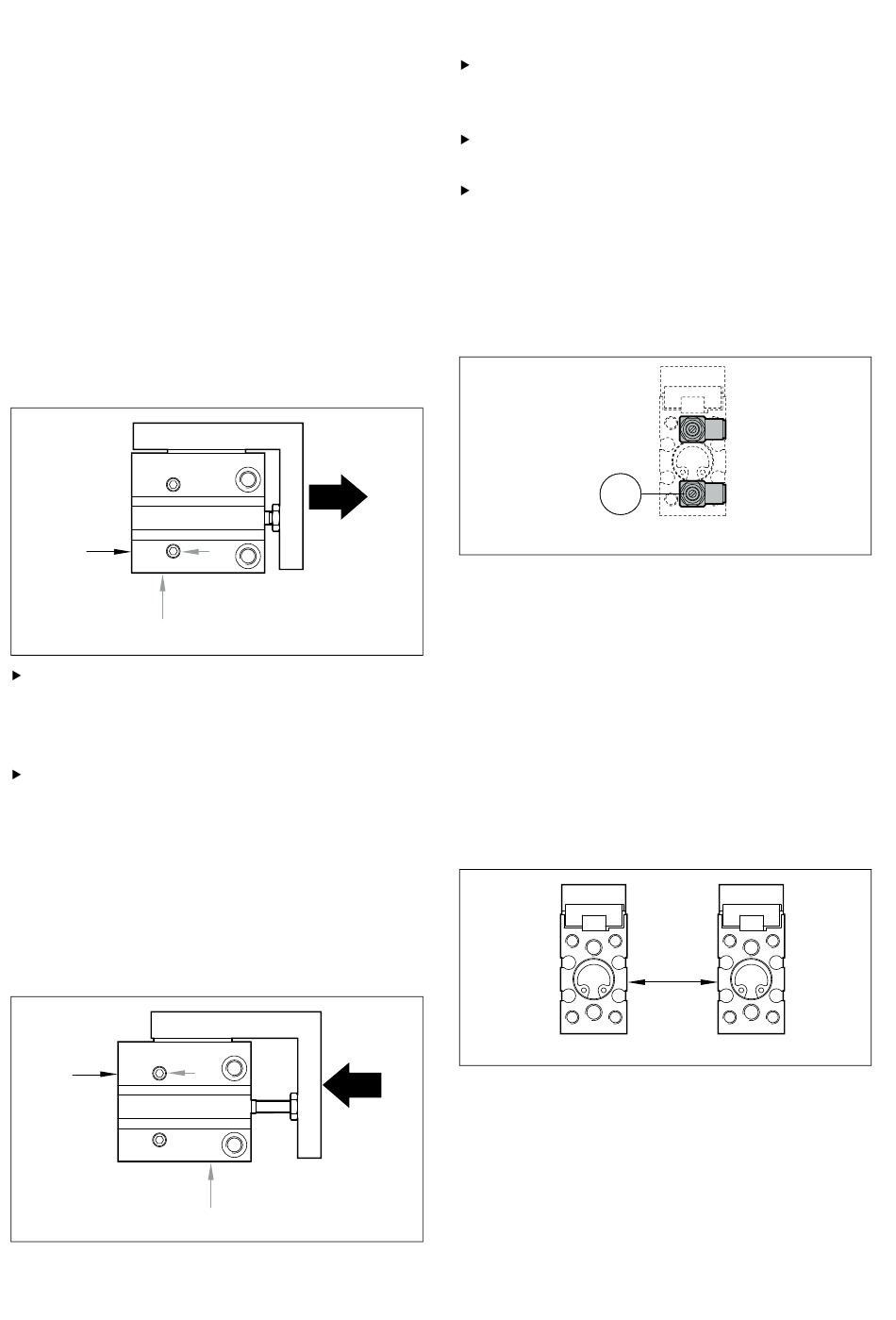

4.1 Conexiones de aire
comprimido, "carrera de
avance"
P
1
P
1
La alimentación de aire comprimido para
las carreras de avance y de retorno puede
tener lugar detrás, al lado o debajo de la
mini cuna.
Utilice válvulas estranguladoras de
retención (1) para ajustar la velocidad de la
cuna.
4.2 Conexiones de aire
comprimido, "carrera de
retorno"
P
2
Éstas se montan del siguiente modo:
P
1
00117686
P
2
P
2 00117687
Atornille las válvulas estranguladoras de
retención directamente en las conexiones
de aire comprimido.
Retire las coberturas de transporte de las

conexiones de aire comprimido.

Coloque los tubos flexibles de las
conexiones de aire comprimido.
4.3 Válvulas estranguladoras de
retención
1
Las conexiones de aire comprimido laterales e
inferiores vienen cerradas de fábrica con
tornillos prisioneros.
5 Palpación magnética
5.1 Distancia de seguridad
durante la palpación y montaje
del interruptor de cilindro
00117089
00117688
x
1
