20 AVENTICS | MSN | R499050100–BDL–001–AB

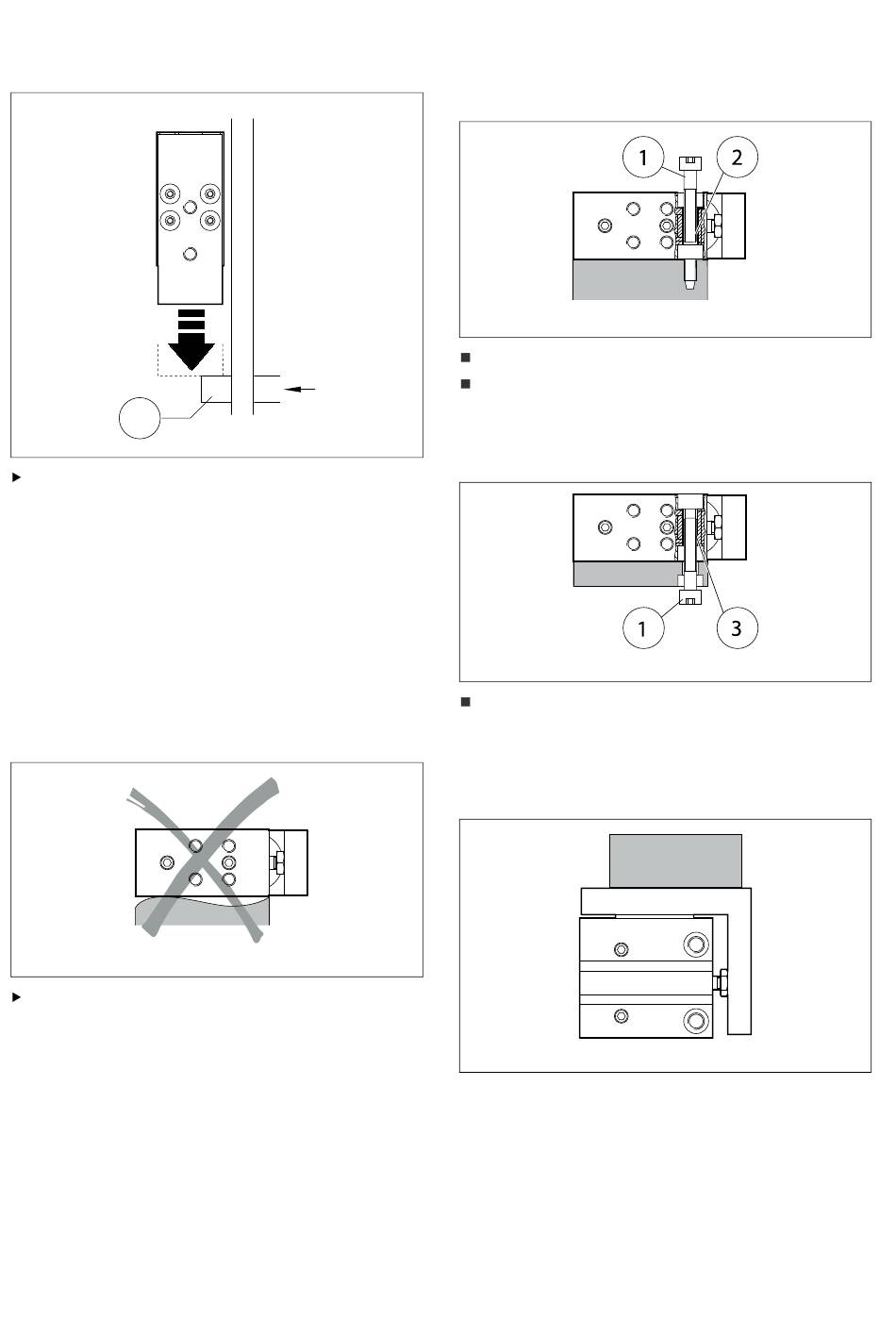

Montage vertical
1
Assurez-vous que le chariot atteigne une
position stable à l'arrêt, par ex. plaquette
d'arrêt à l'aide d'un tourillon en mouvement
ou la position la plus profonde (1).
Ceci permet d'éviter que la masse ne
frappe brusquement vers le bas.
3.2 Fixation des mini-chariots sur
une surface
Planéité de la surface
Le montage du mini-chariot doit être
indéformable et sans tension et être
effectué à l'aide d'au moins deux vis de
fixation sur une surface plane.
00117676
00117677
Fixation « latérale » à l'aide des trous
lisses
Vis de fixation « mini-chariots » (1)
Trous lisses (2)
Fixation « latérale, par le dessus et par
le dessous » à l'aide des taraudages
00117679
Taraudages (3)
3.3 Fixation de la charge utile « m
» au chariot
00117680
00117678
m
