26 AVENTICS | MSN | R499050100–BDL–001–AB
1

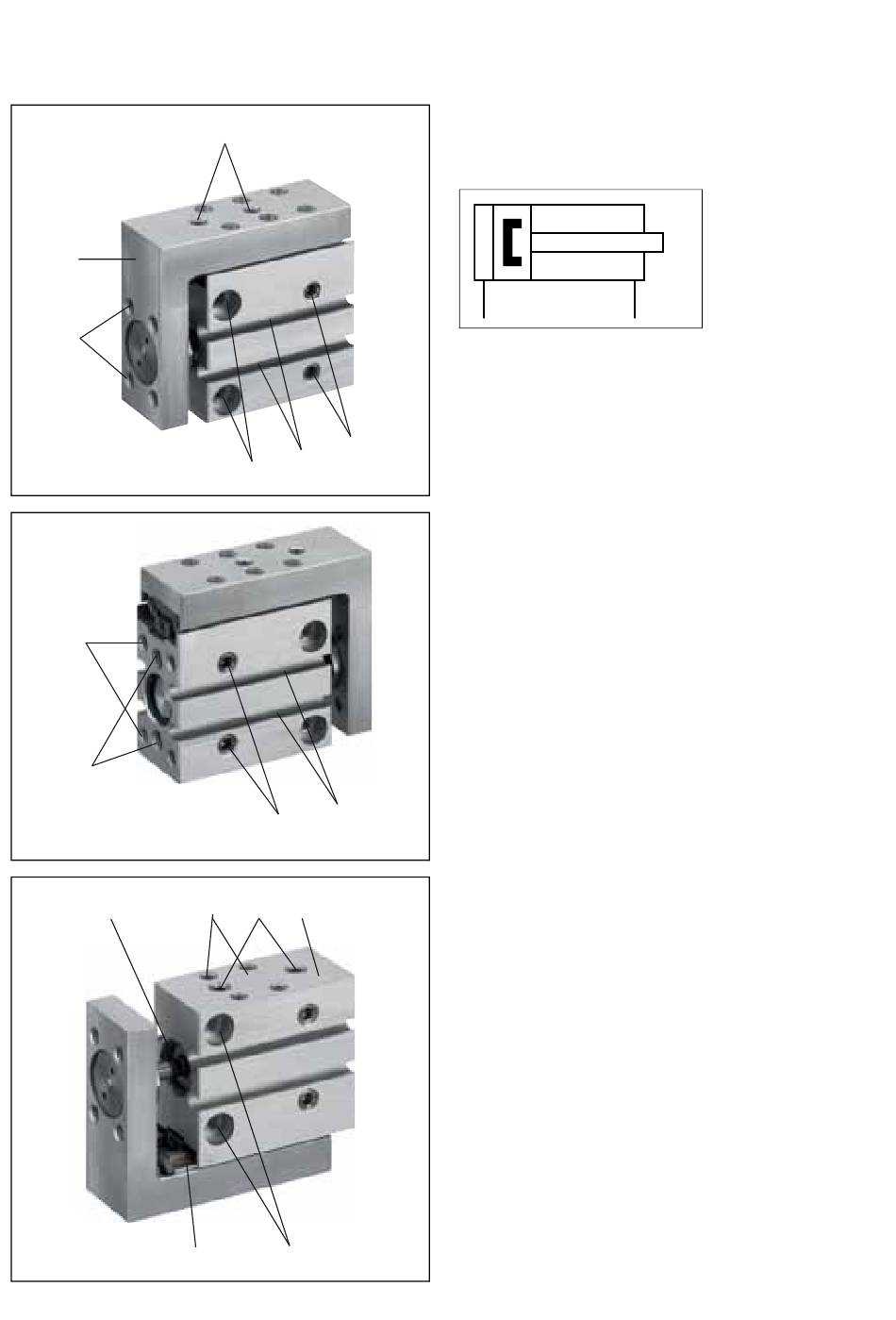

Descrizione del prodotto

5
6
4
7
1
6
7
8
3
8
7
4 7 2
3
9
(1) Azionamento
Cilindro di azionamento a doppio effetto
(2) Corpo base
(3) Fori passanti/filettati
per il fissaggio della minislitta
(4) Fori filettati
per il fissaggio della minislitta
(5) Slitta con piastra frontale
(6) Fori filettati
per il fissaggio dei carichi utili
(7) Raccordi aria compressa
i raccordi dell'aria compressa laterali sono
forniti chiusi.
(8) Scanalature per sensori
per il fissaggio degli interruttori magnetici su
entrambi i lati del corpo di base
(9) Sistema di guida
con guida a sfere di precisione integrata
