36 AVENTICS | MSN | R499050100–BDL–001–AB

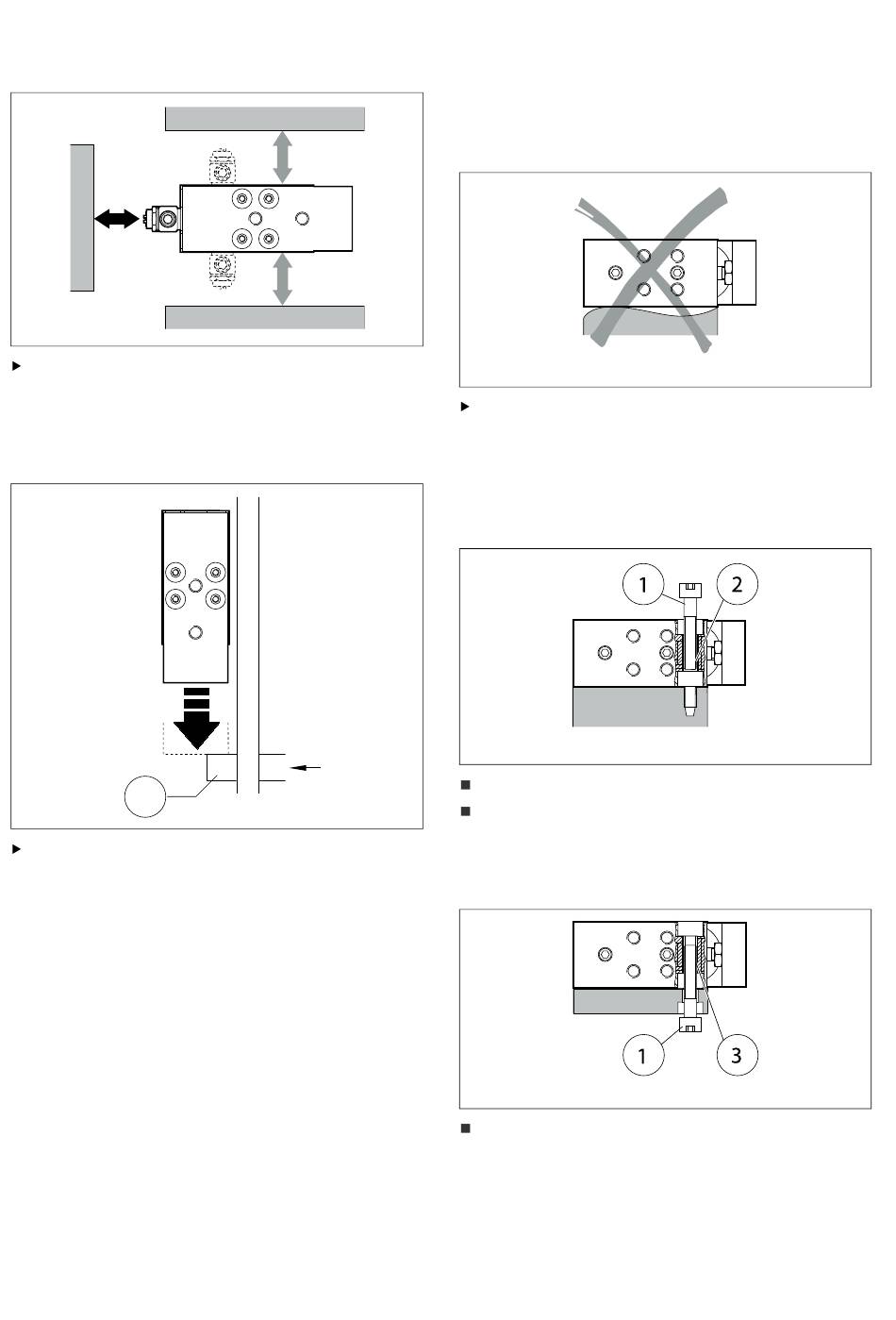

Lugar de montaje
00117675
Tenga en cuenta el lugar suficiente
necesario para el montaje de las
conexiones neumáticas.
Montaje vertical
1
Asegúrese de que la cuna haya adoptado
una posición estable de parada, p. ej.
mediante un dispositivo de seguridad con
un perno móvil o llevándola a la posición
más baja (1). De este modo se evita que la
masa caiga hacia abajo repentinamente.
00117676
3.2 Fijación de la mini cuna sobre
una base
Planitud del área
La mini cuna se debe fijar sobre un área
plana con, como mínimo, dos tornillos de
fijación de forma antideformante y cuando
esté exenta de tensión.
Fijación "lateral" con agujeros de paso
Tornillo de fijación "Mini cuna" (1)
Agujeros de paso (2)
Fijación "lateral, trasera e inferior" con
agujeros roscados
00117679
Agujeros roscados (3)
00117677
00117678
